使用IFC專案管理器的分配

建立新的分配關係

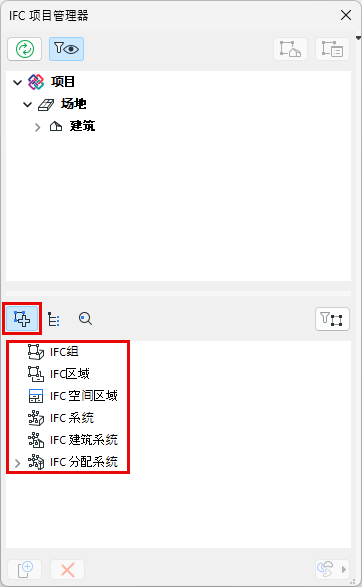

1. 通過點擊分配圖標切換到分配視圖模式。（見上圖）

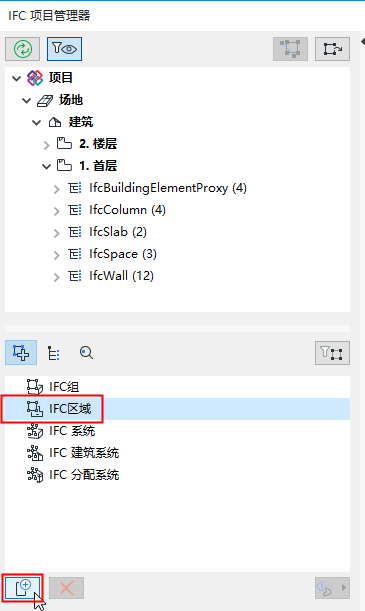

2. 點擊選中某個分配類型（如IFC區域）
3. 點擊視窗底部的“新建”按鈕。





   因此：

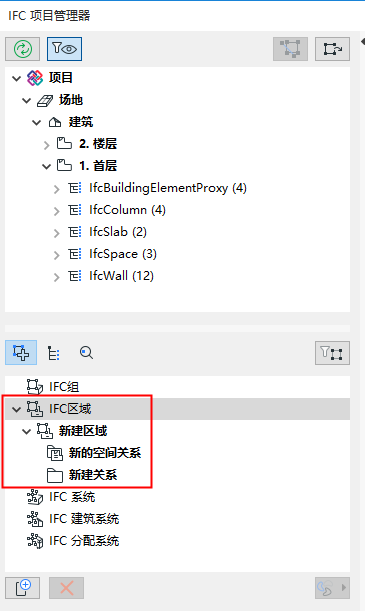

   • 選定的分配類型會 新建分配 （如新建區域）。
   • 新建關係 檔案夾會在新的分配內建立。現在可添加相關IFC實體至該檔案夾。
   • 新建空間關係節點同樣會在新的分配中建立。（不適用於IFC組）。可添加相關空間實體至該節點。





4. 從上方的IFC實體樹狀圖中拖動相關專案至新建關係檔案夾及/或空間關係節點。
   提示： 按住Shift並點擊以進行多選，然後按圖標抓取實體以拖動它們。

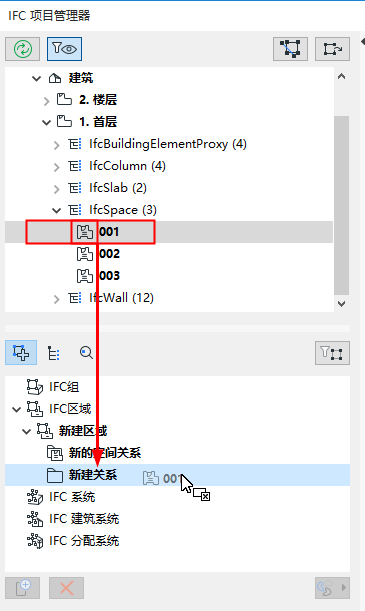

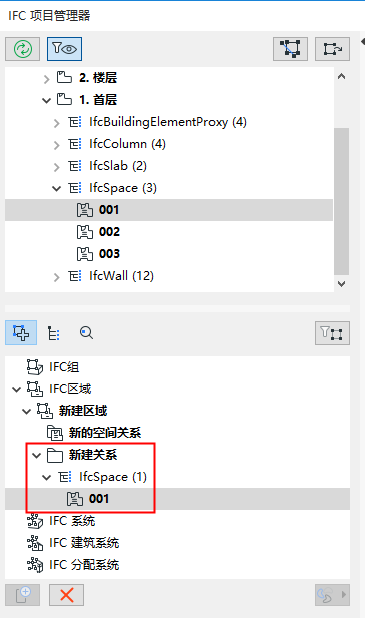

   點擊和拖動IFC實體至新建關係檔案夾

   參見分配的例子。

可添加實體為？

關係檔案夾：可添加至關係檔案夾的實體基於分配類型：

• IFC組：拖動任何專案元素至此處以建立邏輯組
• IFC區域：拖動 IfcSpace元素至此
• IFC 空間區域:將任意元素拖動到此處以將其添加到“空間關係”檔案夾
• IFC 系統：拖動IFC空間類型（IfcSite, IfcBuilding、 IfcBuildingStorey和IfcSpace）及任何與之相關的元素
• IFC 建築系統：拖動相關建築元素至此。可能的專案：IfcBuildingElement, IfcFurnishingElement, IfcElementAssembly, IfcTransportElement
• IFC 分配系統：拖動MEP元素 （IfcDistributionElement及/或子元素） 至此。

空間關係：空間IFC元素（場地、建築、樓層、區域）可被添加至 空間關係節點。

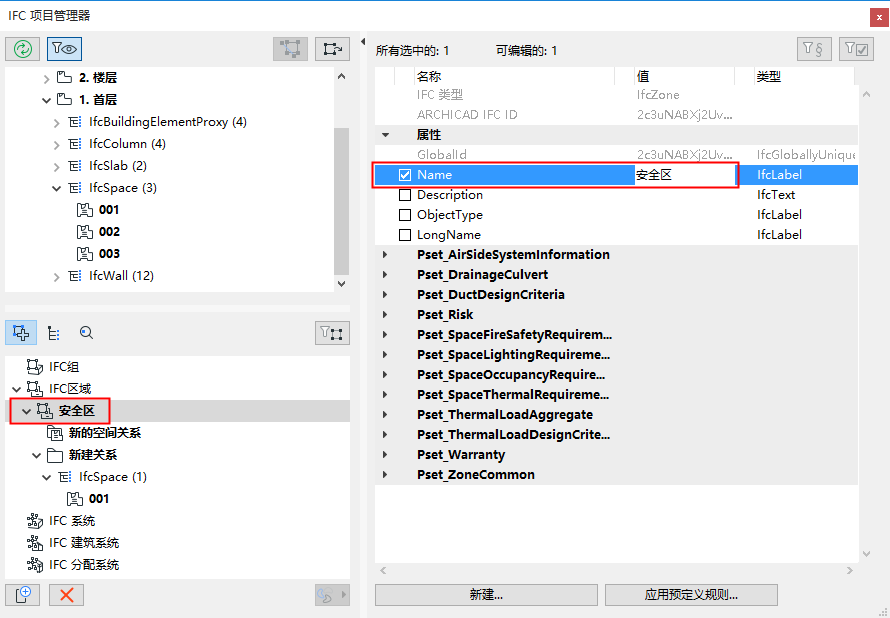

重命名分配專案

使用對話框右側的名字屬性字段來重命名任何新建專案。

刪除分配或實體

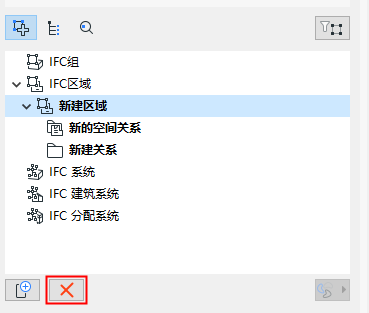

選中並點擊“刪除”（紅色X）按鈕以刪除任何關係實體或分配。

管理分配層次

• 在特定的分配類型內，在不同的關係檔案夾間拖動和放置實體。
• 定義新的層次：選擇現有分配或分配類型專案並點擊“新建”以定義子專案。如此便可以在分配類型中建立多級層次結構。
• 拖動時，按住Ctrl/Alt可複製專案
• 為將一個子分配移入母分配，選擇它並將它拖到對話框之外；它將在層次結構中作為母分配重新出現

分配的例子

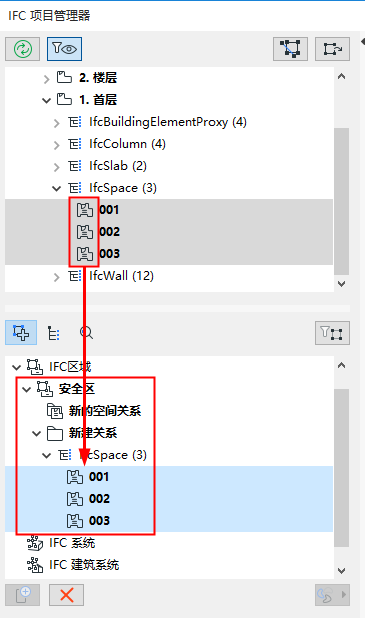

• 建立一個名為“安全區域”的IfcZone，專案中所有有安全功能的IfcSpaces都可以組合到一起。

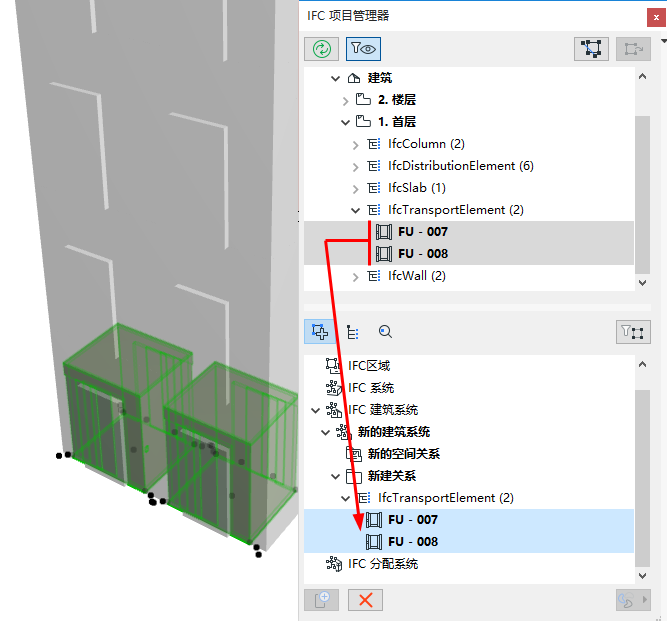

• 垂直循環系統中的分組電梯為機械系統中的子系統。

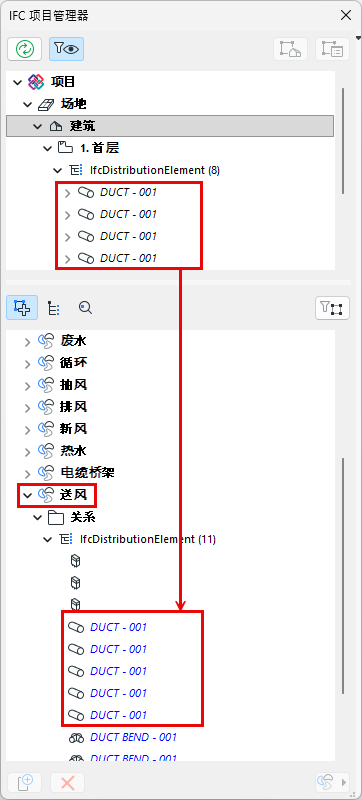

MEP元素 ：自動分配至IFC分佈系統

MEP 元素可以自動添加到對應的IFC 分配系統分配中，對應於每個元素的 MEP 系統。例如：

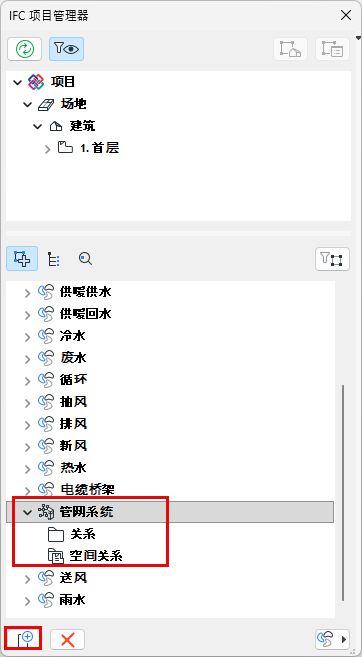

1. 在IFC分佈系統分配類型：點擊新建按鈕來新建立空的IFC分佈系統。





2. 選中該新的分佈系統，並點擊右邊的MEP圖標（分配列表下方）。

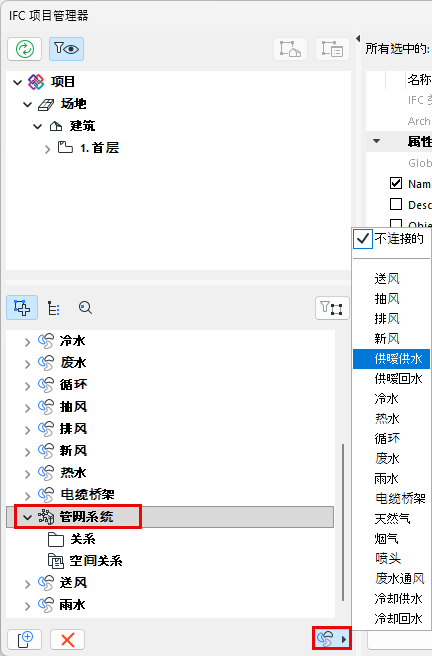

3. 從彈出選單中選擇所需的MEP系統（例如室外空氣）。分佈系統對應會被重命名。
4. 隸屬該MEP系統（例如室外空氣）的所有元素會自動從樹狀圖中添加到“新建關係”檔案夾中。
   註： 也可手動將其它分佈元素添加至該檔案夾。





若要從 IFC 分配系統中刪除 MEP 系統元素，請選擇該分配系統項（例如室外空氣），然後從“MEP 系統”彈出選單中選擇“斷開連接”。
