IFC空間區域分配

IfcSpatialZone 實體用於出於功能、結構或組織管理目的，將空間分組或定義特定區域，例如熱工分區、照明分區或施工分區。與基本組不同，IfcSpatialZone 可以擁有自己獨立的三維形狀和空間位置。（請參閱以下網址的描述：buildingsmart.org

基於 IFC4 和 IFC4x3 的 Archicad 工作流支持此功能。

  1. 使用“變形體”或“空間”工具為您的空間元素建模。
  2. 將元素做分類，例如“空間區域”。（如果您的系統不包含此類分類，請建立一個新的分類。）

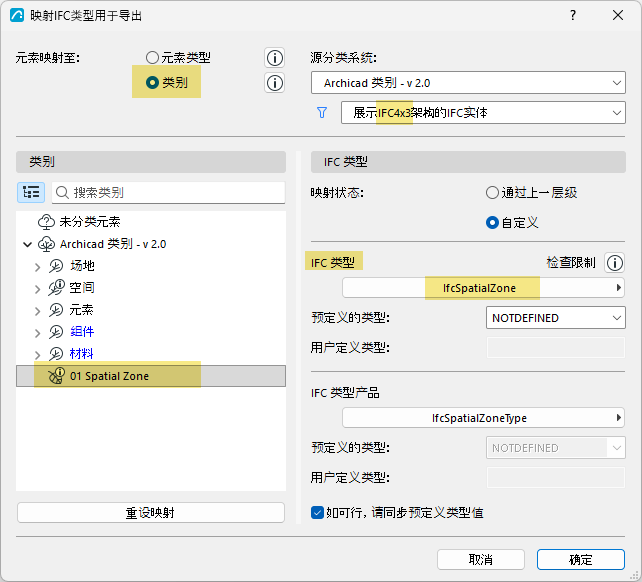

  3. 配置您的導出轉換器：
    • 使用IFC4或IFC4x3架構
    • 開啟“類型映射”，然後選擇“映射用於導出的 IFC 類型”
    • 將您的“空間區域”分類映射為 IFC 類型 = IfcSpatialZone

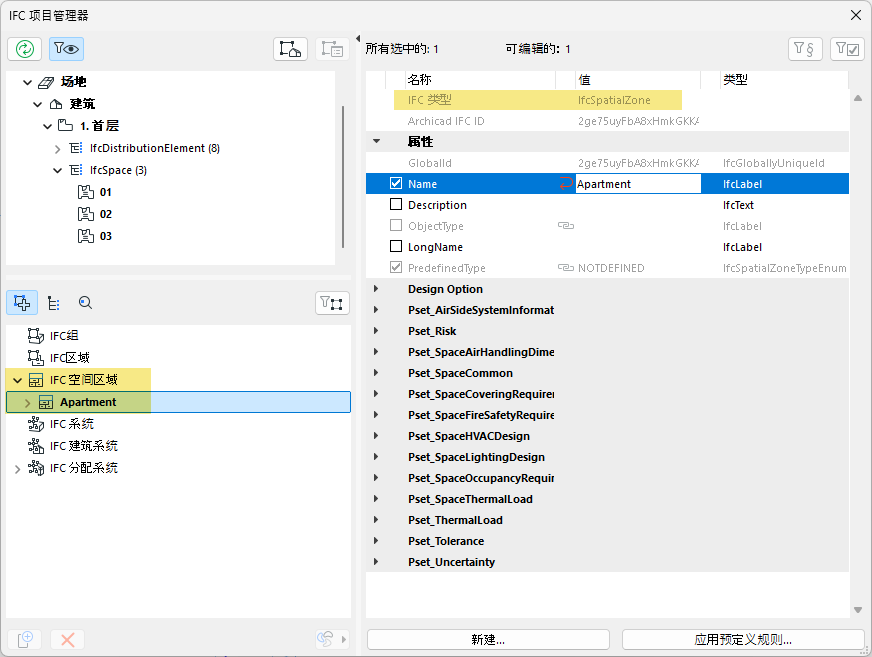

在“IFC 專案管理器”中：映射為 ifcSpatialZone 的元素將顯示在 IFC 空間區域分配列表中。

在此示例中，表示整個公寓的區域被分類為空間區域。因此，該區域實體顯示為IfcSpatialZone。
註： 與其他分配類型不同，您不能在IFC專案管理器中建立新的空間區域列表項。若要添加此類空間元素，您必須先對其進行建模（使用“空間”或“變形體”工具），然後使用“類型映射”將其分類映射為 IfcSpatialZone。

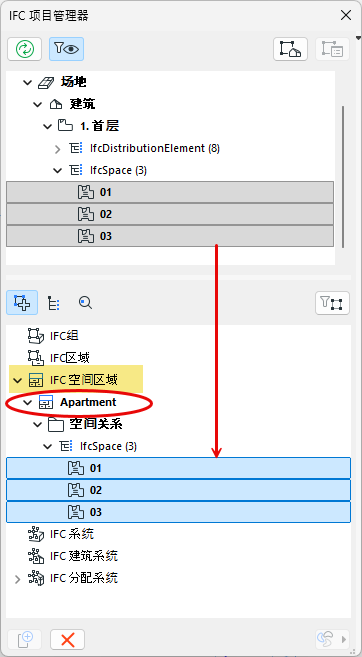

現在，您可以將常規空間或任何其他元素（例如物件、柱）拖入“空間關係”檔案夾，從而將其分配給新定義並劃分的“空間區域”。
