材料和表面轉換

檔案 > 互操作性 > IFC > IFC轉換器

選擇轉換器以導入和開啟材料和表面轉換預設。

通過此對話框選擇如何為導入的IFC模型元素分配建築材料。

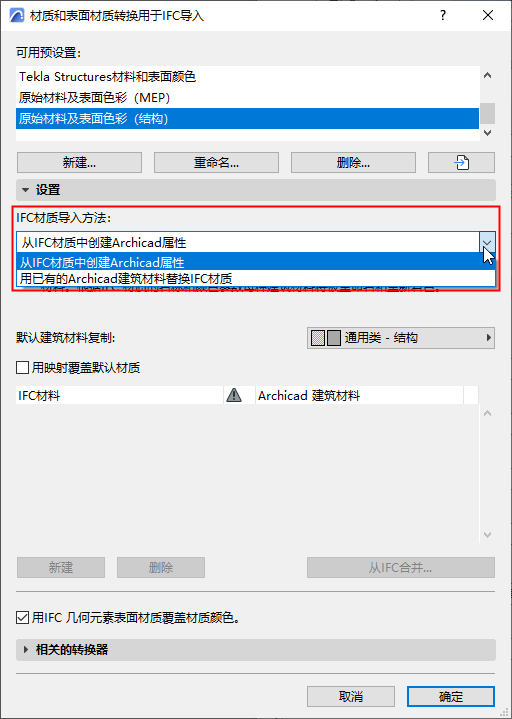

有兩種導入的方式：

方法1：用已有的Archicad建築材料替換IFC材質

通過此方式，單個建築材料將被分配到所有導入的IFC元素。在以下彈出式對話框中選擇此預設建築材料。未生成建築材料。

若需要，您可以使用材料映射覆蓋此預設定義：見下面的用映射覆蓋預設材質。

方法2：從IFC材料建立Archicad屬性

針對每個IFC材料，將建立新的建築材料：以下選擇的預設建築材料將被複製。

新建築材料：

• 使用IFC材料的名稱參數命名
• 被分配一個與IFC材料顏色參數相對應的顏色

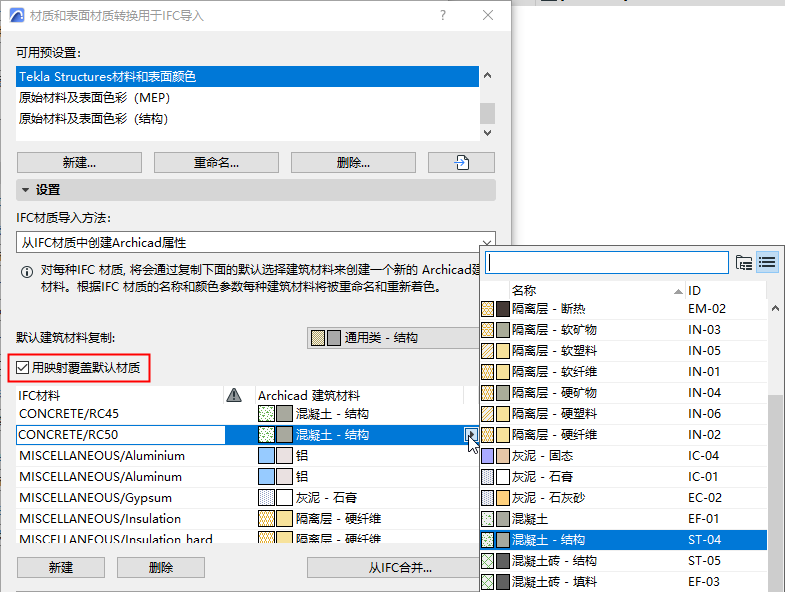

用映射覆蓋預設材質

勾選此項手動映射單個材料，而不是使用彈出式對話框中分配的預設建築材料。

如要將IFC材料添加到映射列表中，請執行以下操作：

• 點擊新建，或者
• 點擊從IFC合併並瀏覽IFC檔案。該檔案的IFC材料名稱將被添加到列表中。

  注意:

  • 某些預設的導入用IFC轉換器包含預定義的映射規定，您可以自由擴展或編輯其設定。建議在修改它之前複製預設的轉換器。
  • 不能講這些映射表導入或導出為單獨的檔案（例如，. xml）；您必須一起匯入/匯出它們以及整個轉換檔案本身。

用IFC元素幾何圖形表面覆蓋材料顏色

IFC模型中的IFC元素可以有兩種顏色 ：一種材料顏色和關於表面幾何顏色的附件色。

如果您勾選了覆蓋材料顏色選框，系統將根據IFC元素表面幾何圖形指定的顏色建立新的表面屬性。

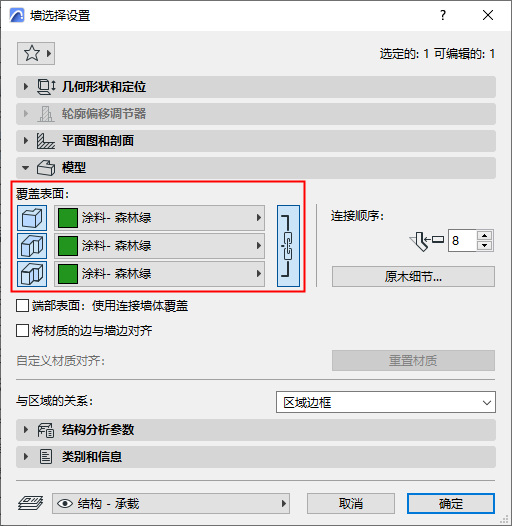

為檢查和修改生成的表面覆蓋，查看各元素設定對話框的模型面板。
