圖層轉換用於IFC導入

檔案 > 互操作性 > IFC > IFC轉換器

選擇轉換器以導入和開啟圖層轉換預設。

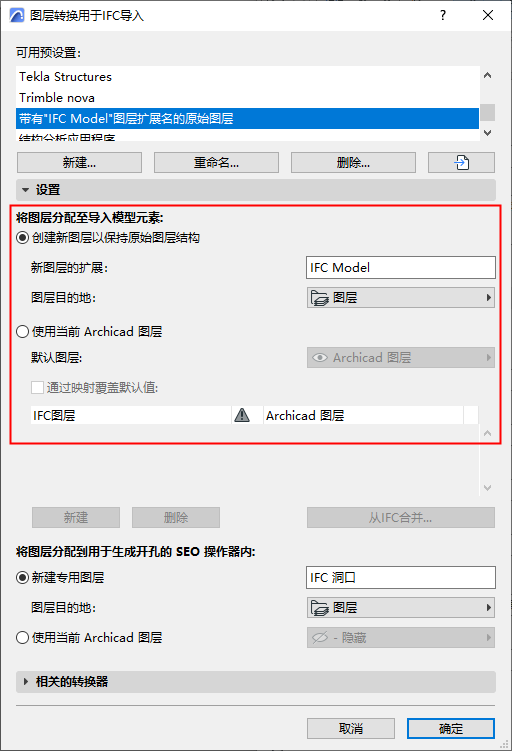

使用此對話框來定義將導入元素放置在Archicad 圖層之上的方法。

建立新圖層以保持原始圖層結構

新建圖層將採用IFC模型中的原始圖層名稱（例如IfcPresentationLayerAssignment）。導入的元素將放置於這些圖層中。

• 新圖層的擴展：將自定義擴展名（比如“IFC模型”）添加到每個圖層名中。這允許您在圖層設定中按擴展名對圖層進行排序。
• 圖層目的地：為IFC圖層選擇一個檔案夾。預設目的地是根“圖層”檔案夾。

使用當前 Archicad 圖層

在預設圖層彈出框中，選擇一個現有圖層用於放置導入元素。

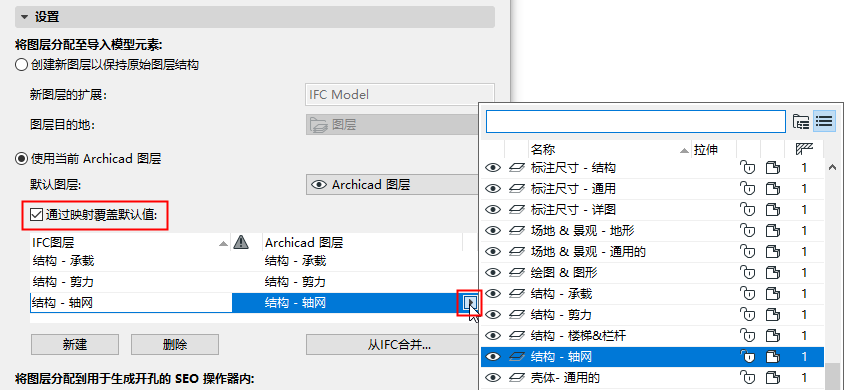

通過映射覆蓋預設值

勾選此選項可以手動繪製圖層，而不是使用從彈出視窗分配的預設圖層。

如要將IFC圖層名稱添加到映射列表中，請執行以下操作：

• 點擊新建，或者
• 點擊從IFC合併並瀏覽IFC檔案。該檔案的圖層名稱將被添加到列表中。

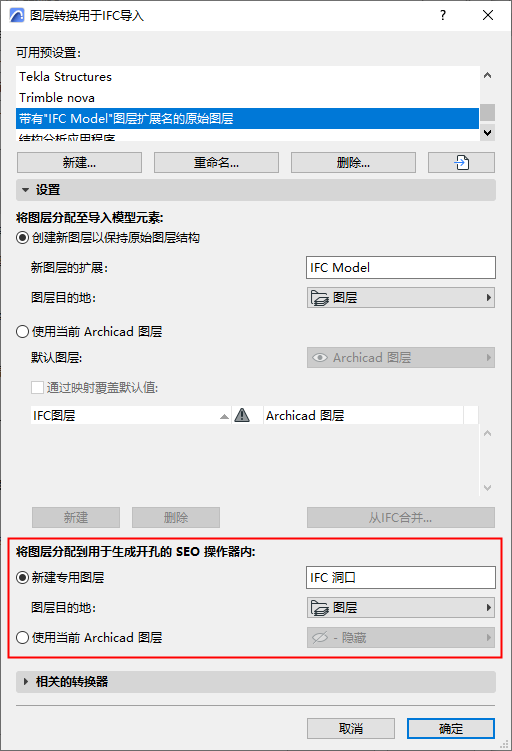

將圖層分配到用於生成開孔的 SEO 操作器內

部分導入的洞口只能通過實體元素操作生成。在這些情況下，操作元素會通過SEO自動生成開口。

在IFC導入過程中，您可以確定這些SEO算子元素的圖層設定:

• 新建專用圖層：輸入新圖層的名稱。
• 圖層目的地：為新圖層選擇一個檔案夾。
• 使用當前 Archicad 圖層：為SEO操作元素選擇圖層：
  註： 如果您要移動任意目標元素，請確保操作元素的圖層已顯示，然後一起移動目標和操作元素:執行此操作以避免修改導入元素的初始幾何圖形。

圖層轉換註釋:

• 導入過程會自動為所有導入圖層設定一個的交集組合號碼，這個號碼將與當前專案圖層的“交集組合號碼不同。差異保證了導入圖層上的元素將不與現有的專案元素相交。
• 如果元素已經被轉換為它們相對應的基於工具為基礎的結構元素（即，它們沒有被轉換為物件或變形體；見 幾何圖形轉換用於IFC導入 上文），那麼，由於自動交集運算，在同一圖層上的元素可能有其被修改的幾何形體。如果您想避開這一點，將交集組合的數字設定為0。
• 若相同名稱的圖層已經存在，則將不會建立新圖層；導入元素被相應放置到已存在的相應圖層上。
