模型過濾器用於導出

檔案 > 互操作性 > IFC > IFC轉換器

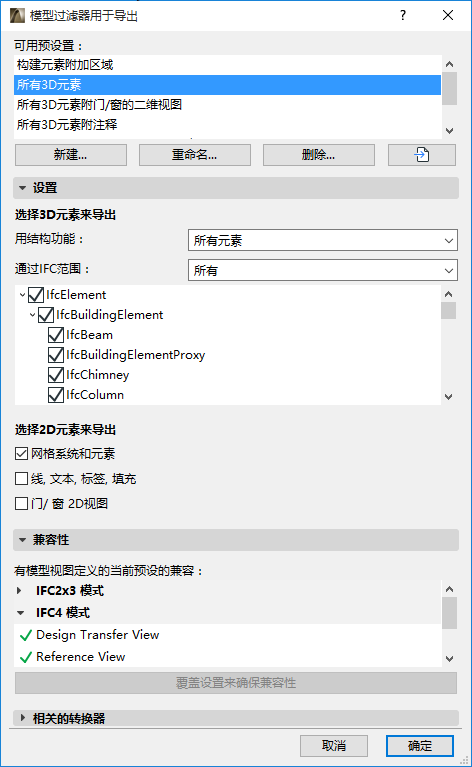

選擇轉換器以導出和開啟模型過濾器預設。

選擇3D元素來導出

此過濾器決定了哪些3D元素可被導出至IFC中。您可以按照元素的結構功能及/或IFC範圍來完成過濾。

• 用結構功能：

  這對於以下設定的IFC範圍過濾器來說是一種附件過濾。

  • 此過濾器考慮了元素的“結構功能”類別：承重或非承重。這是為在元素設定的類別與訊息面板中的每個元素設定的。
  • “僅承重元素”意味著，這些被分類為“承重元素”的元素（加上Archicad區域）將導出到IFC。
  • “全部”包括模型的全部元素
  • “結構的”僅包括結構建築元素
  • “MEP”僅包括機械元素（Ifc分佈元素 ）。

    在下述樹狀列表中查看關於每個域過濾器的確切成分。修改此過濾器將建立一個“自定義”過濾器。

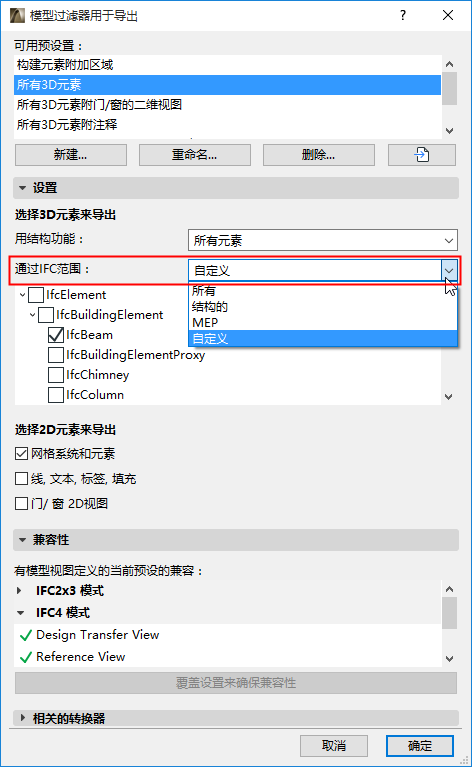

• 通過IFC範圍
  註： 元素的IFC範圍取決於其類型映射預設。

選擇2D元素來導出

• 軸網系統和元素:勾選此項以包括軸網元素和導出的檔案中的軸網系統的軸網成員。

  軸網元素將在IFC結構中顯示為Ifc軸網。

• 線, 文字, 標籤, 填充：勾選此項以導出這些2D元素，以及所有標註類型。
• 2D元素將作為Ifc註釋，在IFC結構中顯示。
• 標註將被分解為線和文字，因為IFC2x3標準文檔不包括標註元素。
• 在“IFC儲存選項“中過濾“導出的元素”也將影響導出檔案中對2D元素的包含 ：如果3D視圖當前啟動，僅當使用“整個專案”選項時可將此2D元素包括進來。(見 導出時過濾模型 。)
• IFC4參考視圖不允許進行註釋。要確保IFC4參考視圖的兼容性，不要勾選此複選框。
• 門/窗 2D視圖：勾選此項包括導出過程中的門和窗2D符號，除3D模型幾何圖形外。這是便利的，條件是接收人程序意識到這些數據並且可以正確顯示，例如，門的洞口方向。
