導出時過濾模型

每個IFC轉換器包含了過濾要被導出的元素的設定。

然而，您可以進一步調整導出過程中的導出元素設定。

IFC 儲存選項:要導出的元素

  1. 轉到檔案 >另存為。
  2. 選擇一個IFC檔案格式。

  3. 在導出 字段中，選擇一項:
  • 當前視圖中的僅所選元素 （只有當前視圖包含某些所選元素時，此選項可用）
  • 可視元素在所有樓層上。從平面圖視圖儲存時，可選擇僅從當前樓層導出可見元素。可見性基於顯示設定（圖層、複合層部分結構顯示等等）。
  • 整個專案，無論任何選擇或圖層設定。

    注意:

    • 為了導出2D圖形類型的元素、註釋元素或軸網元素，滿足以上列出的過濾器標準還不夠（如基於所選或可視元素的導出）；必須使用轉換器設定明確地啟用導出。( 見 選擇2D元素來導出 。)
    • 發佈器常使用‘視覺化’元素導出模式，獨立於使用的導出IFC轉換器的模型過濾器設定。

IFC 儲存選項:模型過濾器

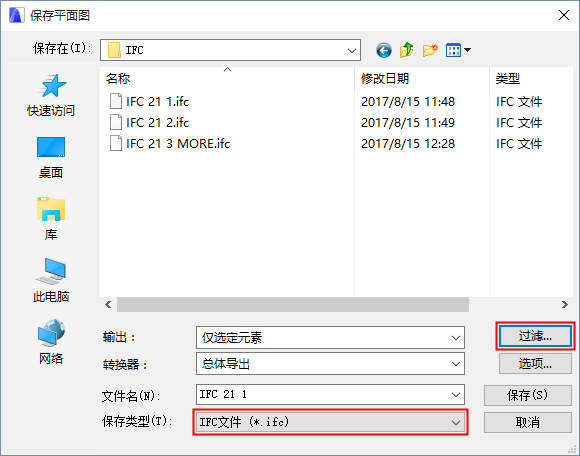

在“儲存”對話框中點擊過濾 按鈕以開啟此對話框。

ModelFilterExportOption.png ModelFilterExport.png

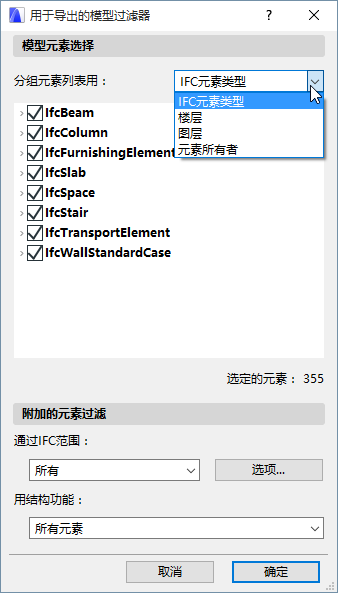

使用此列表進一步過濾要導出的元素。

分組元素列表用：

要使得過濾更加簡單，排序列表專案或對它們進行分組，如下：

  • IFC元素類型
  • 樓層:按樓層位置列出 元素
  • 圖層：列出IFC元素類型並按圖層列出元素。
  • 元素所有者：元素類型和元素根據建立人列示(導出時，所有元素被考慮為屬於相同的所有者。)

    見元素所有者註釋。

附加的元素過濾

若需要，按IFC範圍或結構功能進一步過濾元素。
