導出 IFC 模型

有三種導出功能：

  • 另存為 (檔案選單)：導出當前完整的專案或將其內容過濾到一個完整的新IFC檔案中。
  • 合併到IFC模型 (檔案 > 互操作性 > IFC ):僅將特定元素或當前專案的全部內容合併到現有的（未開啟的）IFC檔案中。例如，如果您想要將模型中所選內容添加到另一專業的IFC檔案，請使用此命令。
  • 發佈器 （檔案 選單）：發佈視圖到任何IFC檔案格式。對於每個發佈器項，您可以變化轉換器，以便視圖內容根據接收人的要求自定義，點擊建立期望的輸出。

    參見IFC 格式。

無論採用何種方式，導出過程均由IFC導出轉換器控制，該轉換器定義了元素在IFC中的解釋與顯示方式。作為導出過程的一部分（見以下步驟），您將選擇一個用於導出的IFC轉換器。

儲存為IFC/合併到IFC模型

這兩個導出功能（儲存為與合併）遵循本質上來說相同的步驟。

  1. 按需要選擇IFC導出命令。

    檔案 > 儲存為...

    檔案 > 互操作性 > IFC > 合併到IFC模型

  2. 檔案類型

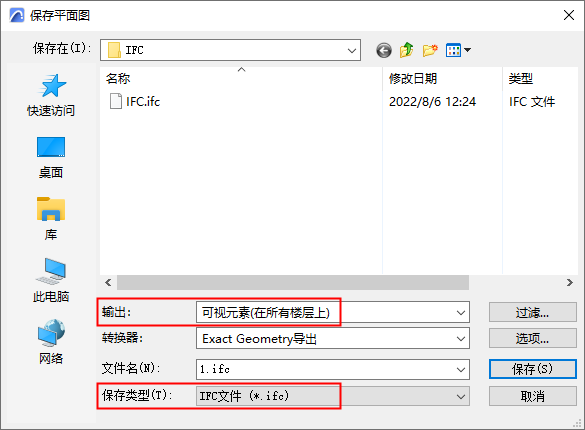

    另存為IFC:在“儲存為類型”中選擇任何IFC檔案格式。

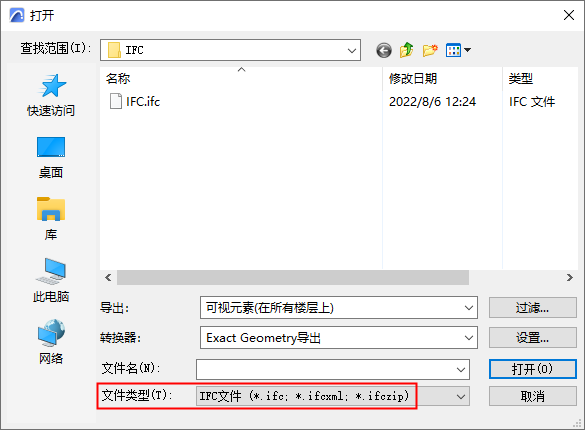

    合併到IFC模型:只有IFC檔案類型可用。




    另存為IFC

    合併到IFC模型

    參見支持的 IFC 檔案類型。

  3. 定義檔案名稱

    使用“檔案名稱”字段定義一個檔案名稱（儲存為），或瀏覽現有的IFC模型（合併到IFC模型）。

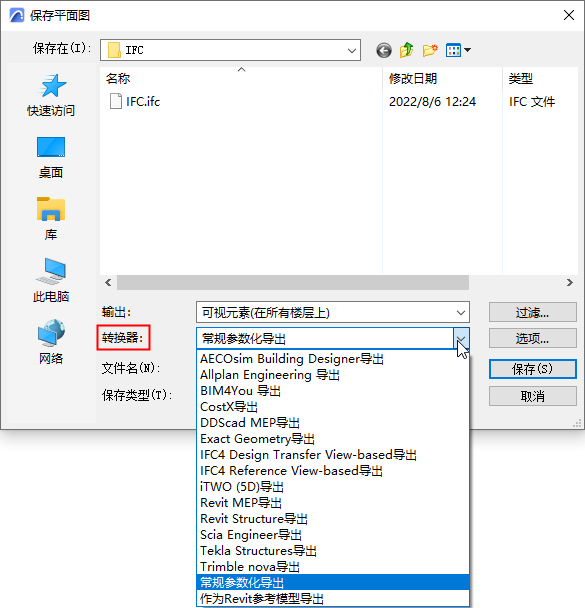

  4. 選擇用於導出的轉換器

    使用下拉列表在預定義或用戶定義的轉換器中選擇。

    見導出用轉換器（詳細設定）。

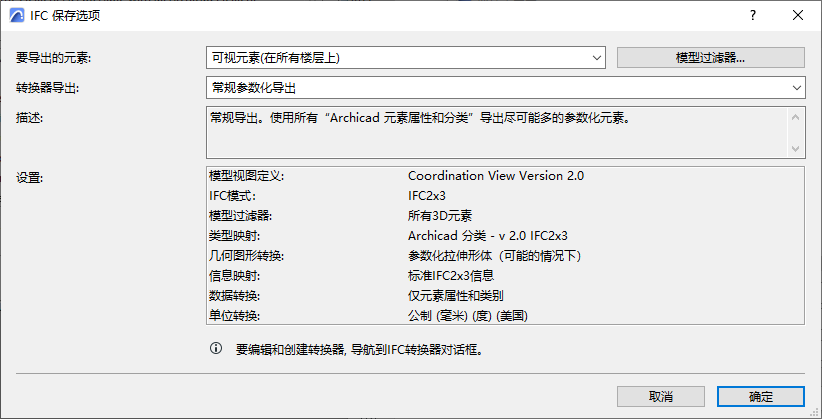

    點擊 選項 開啟 IFC儲存選項， 並顯示所選轉換器的設定總結。


  5. 導出時過濾模型

    要進一步過濾要導出的元素集，使用 要導出的元素 下拉及/或模型過濾器對話框，兩者都可在IFC儲存選項中使用。

    參見導出時過濾模型。

  6. 導出

    點擊“儲存”（另存為），或者開啟（合併到IFC模型），重新開始導出過程。

    提示： 導出IFC模型之後，最好在IFC瀏覽器中查看IFC模型（或者在Archicad 裡重新開啟IFC檔案）。市場上有多種可供下載的免費IFC瀏覽器，包括：

合併到IFC模型:保護內容

在合併到IFC模型的情況下，現有的IFC檔案的內容受到保護：合併一個檔案到IFC只是添加而不是取代任何一個它的元素。這意味著，如果合併的元素與在IFC檔案中的現有元素具有相同的IFC GlobalId屬性，那麼將使用新的IFC  GlobalId屬性合併該元素。元素永遠都不作為合併的結果進行覆蓋。這也意味著，合併到IFC模型命令不適合將IFC檔案的一個版本的更改合併到同一個檔案的另一個版本！

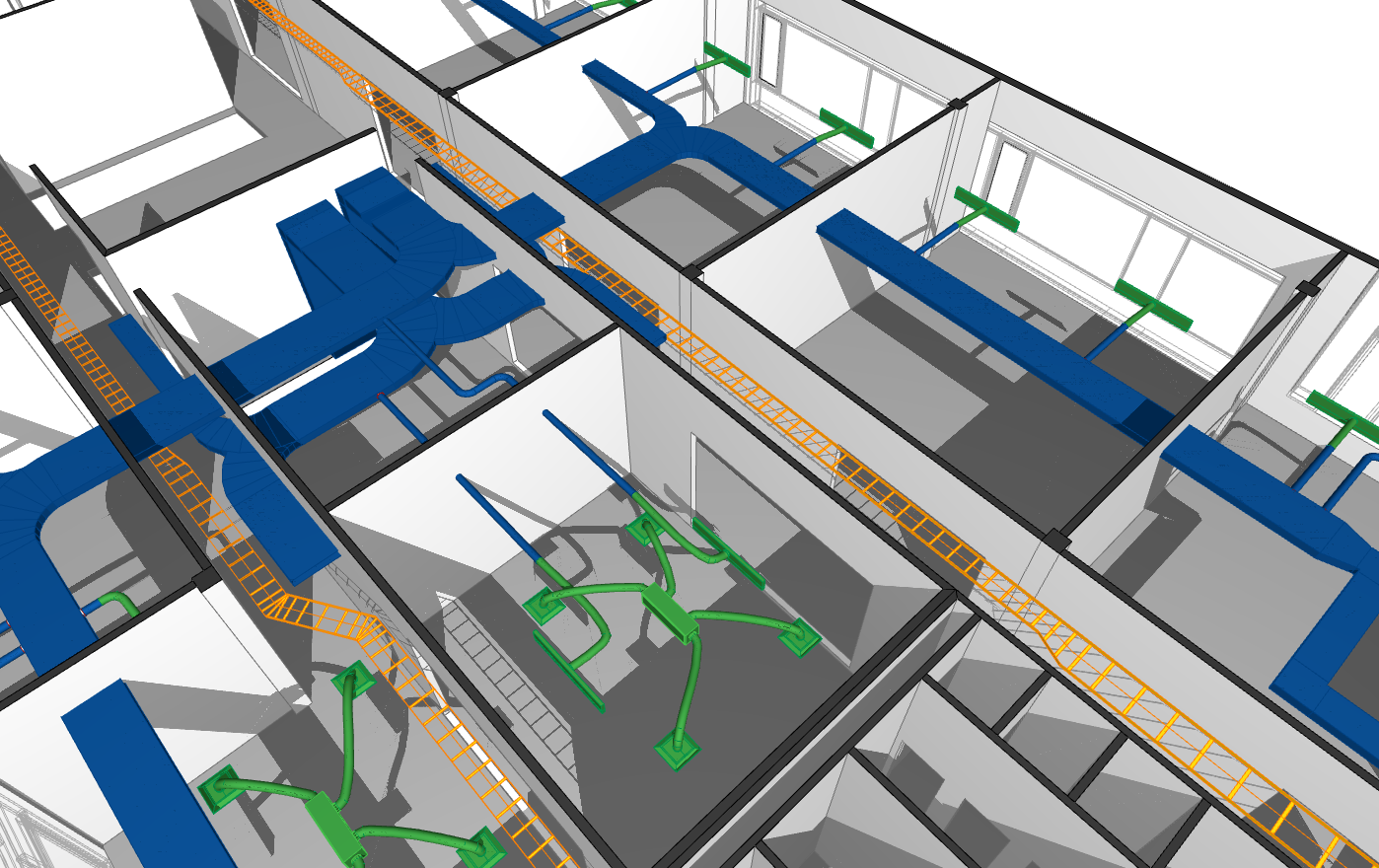

該插圖現實了將Archicad 模型合併入含有MEP模型的現有檔案中的結果。
