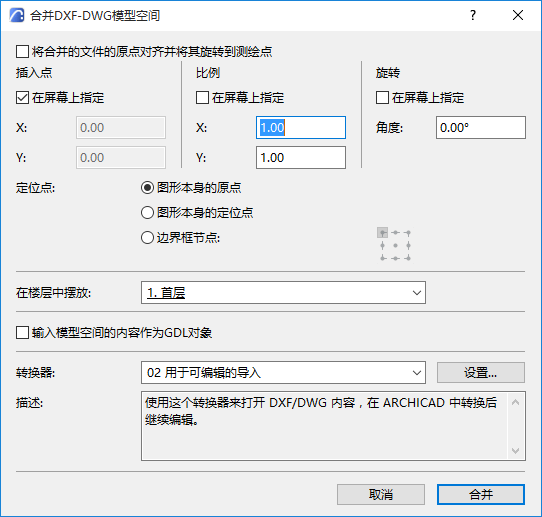

合併DXF-DWG模型空間對話框

有關合併過程的說明，請參閱合併DXF-DWG.

使用這些控件定義 DXF-DWG 檔案放在 Archicad 平面圖的位置和方法。

• 將合併的檔案的原點對齊並將其旋轉到測繪點：選中此項將合併的模型插入並旋轉刀 Archicad 測繪點的位置。

下面的控件可讓您定義已放置圖形的插入、縮放和旋轉。

• 插入點：（勾選"對齊測繪點“後不可用）
• 輸入邊界框或圖形原點左下角的 X/Y 座標。或者選中在螢幕上指定可通過點擊平面圖來定義插入點.
• 比例：
• 指定 X/Y 方向的比例。負值將鏡射圖形。
• 或選擇在螢幕上指定 複選框以在螢幕上定義比例。
• 旋轉：（勾選"對齊測繪點“後不可用）
• 定義放置的圖形圍繞其插入點的旋轉角度。或選擇在螢幕上指定複選框以在螢幕上手動定義旋轉。

定位點：定義用於放置圖形的邊界框的點。

• 圖形本身的原點：附加圖形的全局原點（0;0 座標）將按照螢幕或此對話框指定的座標定位。
• 圖形本身的定位點：附加圖形本身的定位點（如果有）將按指定的座標定位。
• 邊界框節點：選擇 9 個邊界框點中的任何一個。圖形將使用該點進行放置。

在樓層中擺放：使用下拉列表選擇放置圖形的樓層。

輸入模型空間的內容作為GDL物件：選擇此複選框，輸入模型內容作為獨立的GDL物件。

轉換器：選擇 DXF/DWG 轉換器來轉換附加的 AutoCAD 圖形（預設轉換器用於“可編輯的導入”通常是合適的）。如果需要，點擊設定以訪問和更改轉換器設定。
