3D樣式

應用3D樣式

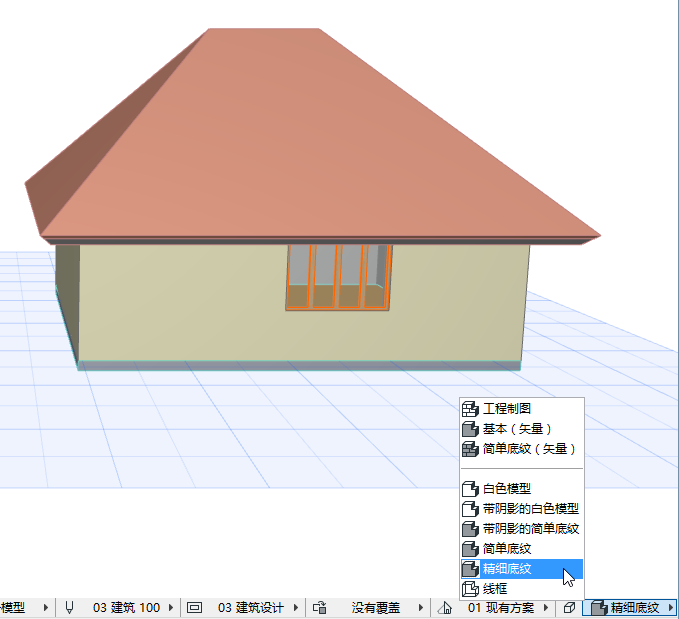

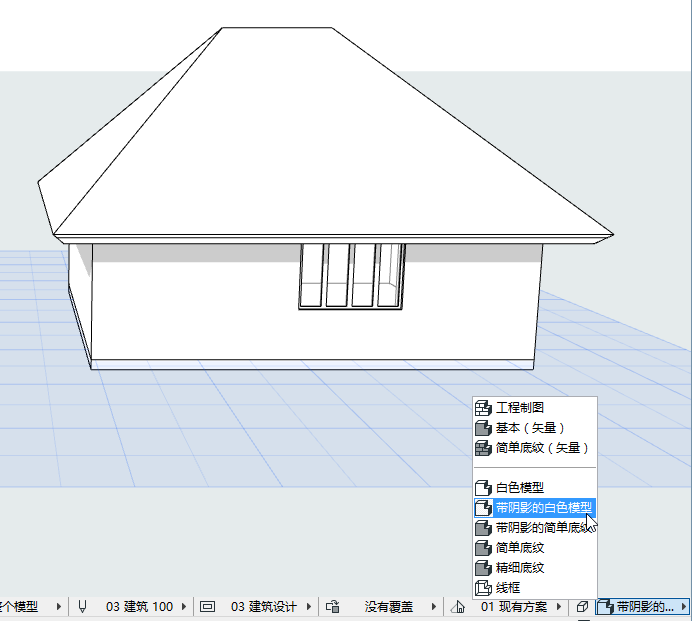

要切換3D視窗的3D樣式，使用3D樣式彈出式對話框：

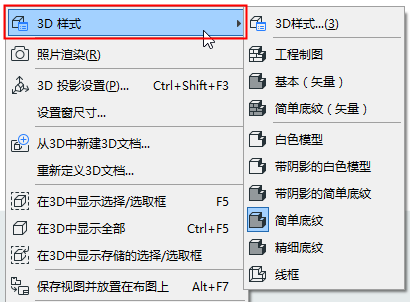

• 3D視窗的上下文選單
• 快捷選項欄或快捷選項面板
• 標籤欄中的3D視窗標籤

在彈出式列表中，分割符將基於它們的3D引擎（向量或硬件加速）分割樣式。

定義或修改3D樣式

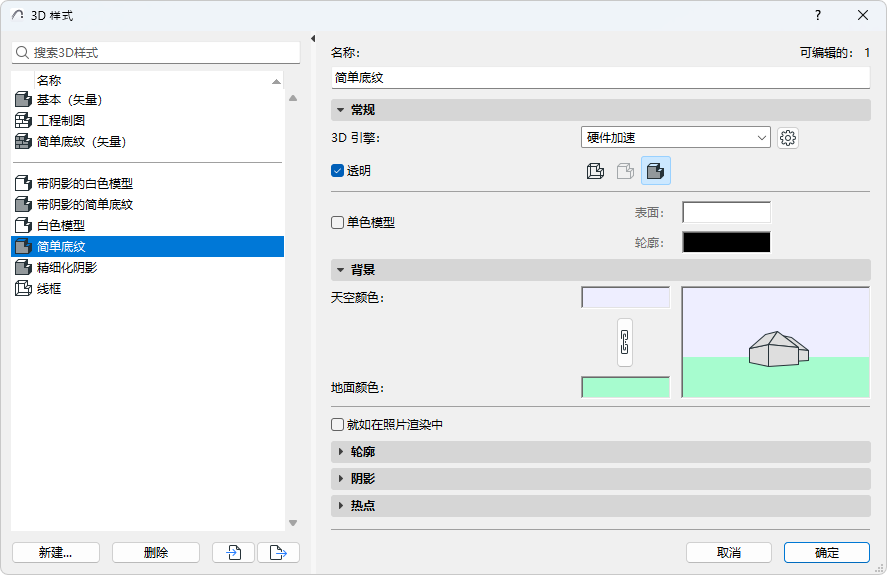

使用視圖> 3D視圖選項> 3D樣式開啟此對話框。

左側為專案的3D樣式列表。

• 選擇任何樣式，使用右側的控制項編輯其設定。
• 若需要，選擇多個樣式，同時編輯它們的設定。
• 點擊 新建建立並命名新的3D樣式 。
• 使用導入和導出在專案之間通過XML檔案傳遞3D樣式。

常規選項

3D 引擎：

選擇一個3D引擎生成3D視窗：

• 硬件加速：可現實紋理圖像（從表面）並利用高性能硬件加速顯卡。這是預設引擎，如果顯卡支持硬件加速，則建議使用它。在現場演示環境中，引擎經過優化讓瀏覽變得快速和流暢。複製/貼上或導出將產生位圖圖像。

  一些效果，如向量3D圖案填充，是不適於硬件加速的。通過硬件加速，您不可以將3D視窗儲存為2D向量圖形。

  點擊右側的設定按鈕，使用硬件加速設定附加選項。

  參見硬件加速選項。

• 向量 3D引擎:產生一個不帶紋理圖像而且不逼真的3D視圖。顯示向量式樣（從表面），並可以任何比例列印。儲存3D視窗的內容為2D向量圖形。複製/貼上或列印為PDF將產生2D圖元，如直線和弧線。通常會導致大部分機器上的模型瀏覽較慢。

3D視圖模式

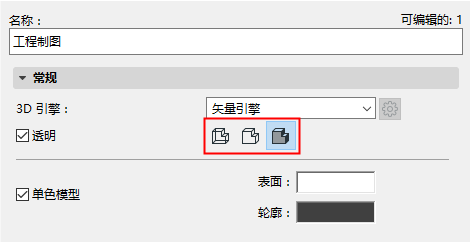

為此 3D樣式選擇線框樣式、消隱線樣式或著色樣式。

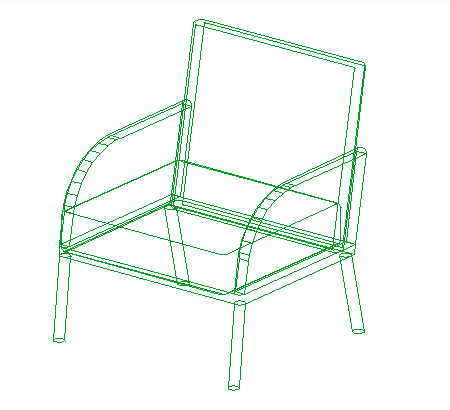

  線框 模式顯示了專案的所有邊緣和線條。會注意到，如果有很多元素一個疊一個，這型視圖就很難進行說明。

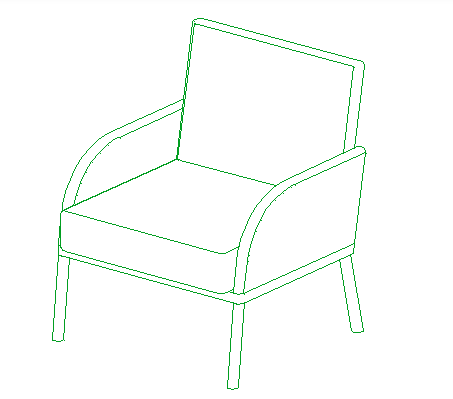

在消隱線模式中（僅適於向量引擎）實體物件遮擋的線條變為不可見。如果不想要一張著色的視圖，而為了容易解釋，最佳的選擇就是這類視圖。它也適合於列印機的硬複製輸出。消隱線可以很多檔案格式另存為2D或3D檔案。

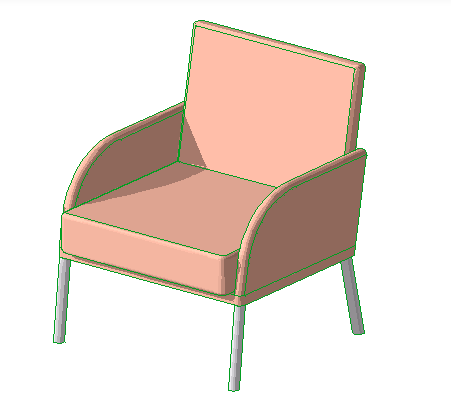

在 著色模式中，使3D模型根據3D投影設定對話兩所設定的光線方向，對所有可見面進行表面著色。

著色有如下好處：

• 快速螢幕反饋
• 表面顏色容易檢測
• 任何不要求照片級真實感質量的圖像
  註： 如果已經定義了一個圖層為線框，那麼它的元素將始終以線框模式出現，即使您已經在此選擇了其它3D視圖模式。

透明

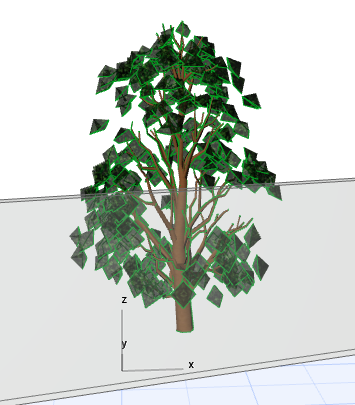

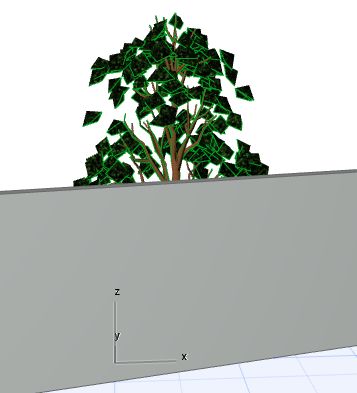

在生成著色視圖時，勾選此複選框，當元素有對應的表面設定時將變得透明。下面，同樣的玻璃牆用透明度關和開顯示。

當您儲存一個視圖時，透明度 設定將用視圖儲存。

單色模型

勾選單色模型，然後為所有表面和輪廓設定統一的顏色。

否則，這些模型的表面顏色取決於元素的建築材料。

觀看視頻

背景

參閱預覽，查看每個設定的效果：

點擊天空顏色和地面顏色字段以選擇3D視窗的背景顏色。

在兩者中點擊相同顏色的鏈圖標。

• 就如在照片渲染中：勾選此項以使用照片渲染設定中所指定的背景。

  參見基礎設定：背景面板。

輪廓

參閱預覽，查看每個設定的效果：

顯示輪廓

勾選此項使模型元素的輪廓在光影圖像中可見。使用右側彈出式對話框定義輪廓質量。

• 最好選項產生一個完美的效果， 但它可能對於很大並且是複雜的3D模型會變得很慢。
• 草圖選項產生一個快速結果，但不會像最佳的方式一樣排除所有的線條。

使用滑塊定義線條粗細

• 輪廓當其所有的附加多邊形在視圖中可見時，可應用輪廓設定。
• 剪影 (僅向量引擎)。當只有一個附加的多邊形可見時（其餘都從相機隱藏），顯示剪影邊緣設定。

向量圖案填充（僅向量引擎）

在消隱線和陰影圖像中顯示向量圖案填充式樣，如果已經在表面對話框中選擇了一種3D圖案填充。

更多訊息，參見&表面材質。

陰影輪廓（僅向量引擎）

如果太陽陰影被開啟，則可用（見下）。

陰影

太陽陰影

勾選該複選框以啟用陰影投射性能。

使用向量引擎，以下額外的太陽陰影控制項是可用的：

• 投影強度：使用滑塊定義。
• 陰影輪廓：勾選以顯示陰影輪廓。
• 使用彈出式視窗來定義在哪兒生成太陽陰影：
• 在所有的表面，或
• 僅在一個單獨的層高上（即，一個水平平面）。此選項對於俯視圖的陰影分析很有用。如果選擇此選項，則在此輸入值以指定生成向量陰影的水平面的絕對標高。
• 使用太陽光確定陰影表面：如果此項關閉，無論方向，所有相同的表面將以同樣的顏色繪製。

GDL物件熱點：

• 允許2D熱點：允許用於2D編輯定義的熱點。（這將在3D視窗中給您更多的編輯點。）
• 只顯示3D熱點
  註： 如果GDL物件根本沒有3D熱點，假定已給物件定義了這樣的參數，將總顯示2D熱點以及它們投影到zzyzx高度的複製。
