附加Xref

此對話框在下列情形開啟：

  • 使用檔案>外部內容>附加XREF
  • 從XREF管理對話框點擊“附加”（檔案>外部內容>XREF管理器）。

XREF名

指定要作為外部參考附加的檔案名。

  • 使用瀏覽按紐在檔案選擇對話框中選擇。
  • 另一種方法是，如果您想將另一個實例放入專案中去話，那麼請從已經附加檔案的彈出列表中選擇。

路徑

顯示所選檔案的精確路徑。

參考類型

選擇單選按鈕來設定嵌套XREF的處理方法。

註： 當您將一個外部參考加載到一個檔案上，而該檔案含有被加載到其他檔案上去的外部參考檔案時，嵌套就會發生。

附件

嵌套的所有層都在專案檔案中顯示。

覆蓋

參考檔案的嵌套XREF將在專案中不可視。

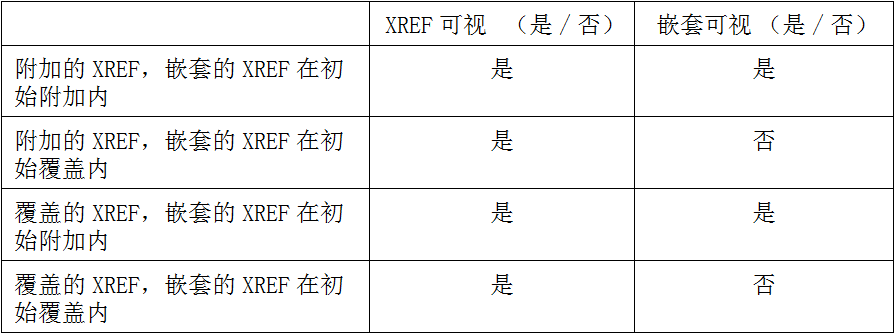

下表將顯示當您附加/覆蓋含有附加/覆蓋XREF的DWG 檔案時，會出現什麼狀況。


註： 舉例：
  1. 一個名為 BASE.DWG 的 DWG 檔案，其附加的 XREF 為 COMMON.DWG，已附加到專案中。兩個檔案在平面圖中都將是可視的。
  2. 一個名為 BASE.DWG 的 DWG 檔案，其覆蓋的 XREF 為 COMMON.DWG，已附加到專案中。BASE.DWG在平面圖中將是可視的，但是COMMON.DWG將是不可視的。
  3. 一個名為 BASE.DWG 的 DWG 檔案，其附加的 XREF 為 COMMON.DWG，已覆蓋到專案中。兩個檔案在平面圖中都將是可視的。
  4. 一個名為 BASE.DWG 的 DWG 檔案，其覆蓋的 XREF 為 COMMON.DWG，已覆蓋到專案中。BASE.DWG在平面圖中將是可視的，但是COMMON.DWG將是不可視的。

對齊外部參照原點並旋轉到測繪點

選中此框以

  • 將外部參照（使用其自身的圖形原點）放置在測繪點
  • 將其旋轉並匹配測繪點的方向。

如果選中此框，則以下的“插入點”，“旋轉”和“定位點”字段將為灰色。

參見測繪點。

插入點

指定外部參照在專案中的位置：

  • 輸入確切的座標，或
  • 選中在螢幕上指定以在放置時定位外部參照。

比例

指定X和Y兩個方向的比例因子，或選擇在螢幕上指定複選框以在螢幕上定義比例。

註： 如果您規定了比例係數，那麼XREF的封閉對話框就會調整成合適的尺寸。否則，您就可以拉伸封閉矩形，如同您正在拉伸一個物件一樣。為比例係數輸入或指定正負值都是可能的。通過指定負值可以得到鏡射效果。

旋轉

可以定義一個整個放置的XREF要在其插入點周圍旋轉的角度，或選擇在螢幕上指定複選框以在螢幕上手動定義旋轉。

註： 如果您指定旋轉角度，那麼XREF將被旋轉，然後被繪製。否則，您可以旋轉封閉矩形，直到您通過滑鼠點擊輸入數值或進行座標輸入。

定位點

選擇一個選項以定義用於選擇/拖動外部參照的點。

  • 圖形本身的原點：附加的XREF的全局原點（0;0座標）。
  • 圖形本身的定位點：附加的XREF圖形的定位點（如果有）
  • 邊界框節點：計算附加XREF邊界框的大小。您可以從邊界框的9個有效點中任意選擇。

在樓層中擺放

使用下拉列表選擇放置XREF的樓層。實際放置前，專案將會切換到此樓層。

轉換器

此字段顯示在附加AutoCAD圖形的轉換期間要使用的、當前選擇的DXF/DWG轉換器。您可以在下拉選單中選擇當前可用的轉換器。點擊設定按紐後就會出現轉換器對話框，可以在附加XREF檔案前，在那裡修改轉換器設定。

更多訊息，參見DXF-DWG轉換設定。

描述

此字段將顯示當前選定的轉換器的簡要介紹及註釋，這樣您就可以決定它是否適合您的需要。

附加

點擊以附加外部參照。

註： 當附加一個外部參考檔案時，應為其建立一個圖層。作為結果的圖層名將有下列格式：‘XREF_NAME | LAYER_NAME’。

例如，DWG檔案的PEN_56圖層被附加到名為3D_STUFF的專案上後，圖層名將變為3D_STUFF|PEN_56。
