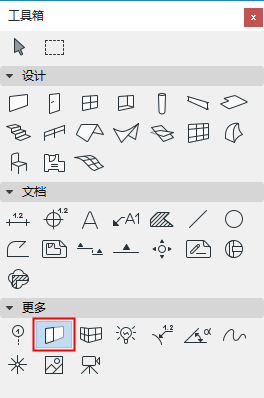

牆端工具設定

牆端預覽面板

在面板的右側，預覽區域顯示所選牆端的2D符號、消隱線正面視圖、消隱線軸測圖、3D著色軸測圖、預定義預覽圖片，這取決於所開的按鈕。

牆端參數面板

在參數面板中，您可以調整牆端的尺寸、厚度和（在可應用的地方) 填充和顏色。

• 按牆高度調整複選框是預設設定的選項。如果您取消對它的選擇，那麼您就可以使用下面的設定為牆端和從牆基部到牆端的距離輸入任何值。
• 剪切深度參數告訴您被牆端剪切後，在平面圖上牆有多高。

牆端厚度面板

在可應用的地方，厚度面板包含一個預覽以幫助設定牆端的厚度。

• 依據它的類型，一個牆端可以被設定為自動繼承牆複合層的填充，或者您也可以自定義設定牆填充。

對於帶有旋轉複合層的牆端物件，您可以設定哪種牆填充應該和牆端一起旋轉。

• 就像處理其它物件的時候，您也可以在訊息框中，或通過使用牆端編輯熱點設定很多這樣的參數。
