網面工具設定

關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。

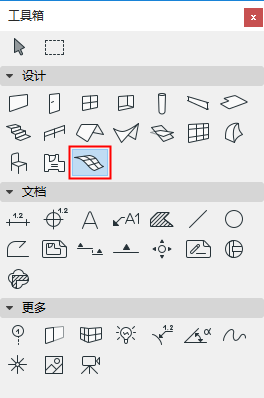

網面工具是通過定義相關節點的標高並在它們之間進行插入的方式，用來建立表面、邊緣表面和實體。



網面是在網面參考面和網面脊線的基礎上建立的。

繪製投影到參考面的網面主輪廓，然後可從此平面中提升網面的頂部表面的特徵點。

更多訊息，參見網面。

網面幾何形狀和定位面板

網面高度：設定參考面以下延展的網面深度（如果有）。

  • 產生的基礎標高將作為訊息框中的負值顯示。

偏移到始位樓層：設定網面參考面的高度從始位樓層開始測量。

始位樓層

參見始位樓層。

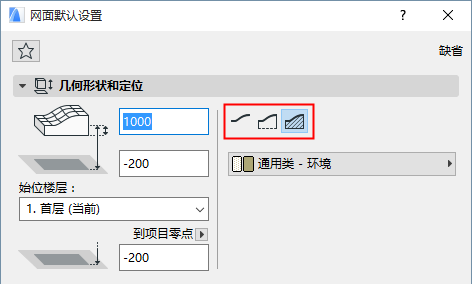

網面構造方法

選擇一個用於構造網面的方法：


  • 僅表面
  • 包括邊緣的表面
  • 實體主體

建築材料：使用彈出式對話框來選擇一個用於網面的建築材料。

網面平面圖和剖面面板

參見在平面圖及剖面圖中顯示元素

註： 這些設定只能應用於實體，不能僅應用於面片或邊緣網面。
註： 在遠處樓層中顯示的網面的線型，在選項>專案個性設定>結構元素中設定。
  • 屋脊選擇：定義是否顯示所有的脊線或顯示用戶定義的脊線（即在繪製網面時定義了的那些脊線）。
  • 屋線畫筆：使用彈出選單分配畫筆顏色到用戶定義的和生成的脊線。

覆蓋填充

參見分配覆蓋填充。

網面模型面板

該面板影響網面的3D顯示。

更多訊息，參見對齊3D紋理。

3D 表現：

在3D模型中，也可以控制生成的脊線外觀（尖銳或平滑）。

  • 使所有脊線尖銳：在3D視窗中顯示有尖銳連接三角形的網面。
  • 用戶定義的脊線尖銳度：顯示有尖銳連接用戶自定義脊線的網面表面，並在其它地方有平滑連接表面的網面。
  • 平滑所有脊：顯示有光滑鏈接表面的網面。

    如果選擇平滑所有脊，則只有用戶定義的脊線出現在3D視圖。
