對齊3D紋理

設定材質貼圖原點

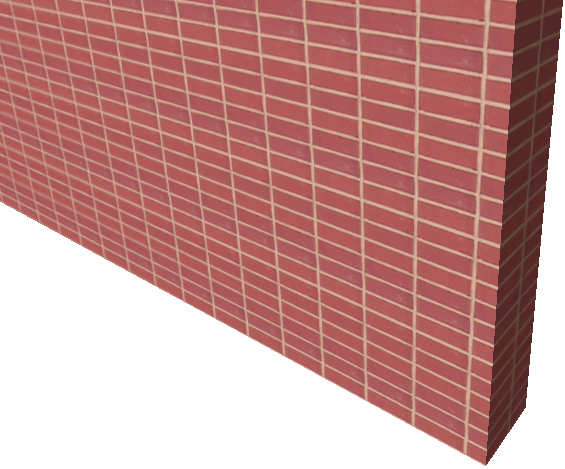

此例中，磚牆材質初始狀態為：

重置貼圖原點到牆角 - 這樣的話磚塊式樣會從角落開始 - 按以下操作進行:

1. 選擇牆體
2. 使用文檔 > 創意成像 > 3D紋理對齊 > 設定原點。

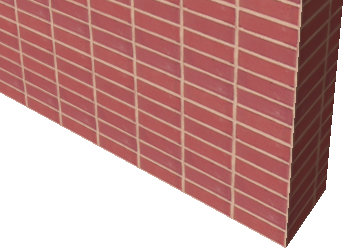

3. 在牆角點擊並查看視圖效果。



材質原點將影響所有元素的表面材質。例如，您不能對一面牆的內外表面材質使用不同的原點。

設定方向

1. 選擇一個或多個元素。
2. 使用文檔 > 創意成像>3D紋理對齊> 設定方向。
3. 點擊選定元素的一個表面材質。您必須點擊“主”表面，而不是邊。（對於“柱”，可編輯的“主”表面是頂部和底部表面。）

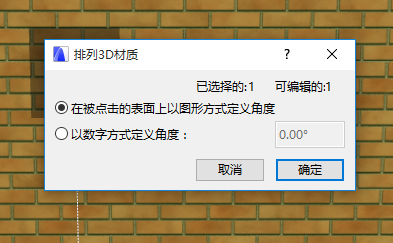

4. 在開啟的對話框中，可以選擇以圖形或數字方式定義紋理的角度。
5. 點擊確定。





6. 如果您選擇以圖形方式定義角度，則繪製紋理方向的預期向量。您可以捕捉元素的熱點。
7. 如果您以數字定義角度，此設定將相對應用於預設的紋理方向和測量的逆時針方向。
   註： 對於板和屋頂，如果您編輯其元素形狀，則紋理方向將自動更改。

重置紋理

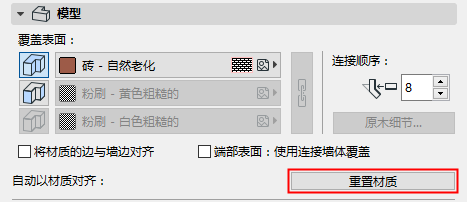

要返回預設紋理設定，選擇元素，開啟它的設定對話框，並轉到模型面板。自定義紋理訊息文字處於啟動狀態。點擊重置紋理按鈕放棄自定義。

您也可以挑選幾個元素並選擇重置 命令，該命令在檔案>創意成像>3D紋理對齊層次式選單。

要刪除3D視窗中元素的所有自定義紋理，不要挑選它們，選擇檔案>創意成像>3D紋理對齊> 重置所有。

參見預設紋理對齊/重置紋理。

邊緣紋理對齊（僅牆）

您可以僅對齊牆邊緣的紋理：使用“牆設定”的“模型”面板中的“將紋理與牆邊緣對齊”複選框。

參見牆模型面板 。
