Připojení na server

Na této stránce

Primární adresa

Toto je unikátní identifikace serveru nastavená při instalaci BIMcloudu. Každá komponenta BIMcloudu má pouze jednu primární adresu.

Archicad tuto adresu používá jako unikátní identifikaci serveru – i v případech, kdy zrovna komunikuje pomocí jiné adresy. Tato adresa je použita při připojování referenčního obsahu na server (např. vkládání modulů z Teamwork projektů).

Pokud Archicad otevře projekt, který obsahuje referenční soubory s odkazem na Archicadu zatím neznámý BIMcloud, použije primární adresu uloženou v připojené referenci při hledání serveru:

• Pokud je adresa funkční, stáhne Archicad seznam všech alternativních adres a podle priorit vybere tu nejvhodnější.

• Pokud adresa není funkční, bude uživatel vyzván, aby zadal adresu, na které je server aktuálně dostupný. Po zadání správné adresy Archicad stáhne seznam alternativních adres podle přednastavených priorit.

Doporučujeme neměnit primární adresy BIMcloud komponent. V případech, kdy je potřeba ji změnit, je dobré přidat původní primární adresu do seznamu alternativních adres – i v případech, kdy už adresa není vůbec funkční. Díky tomu dokáže Archicad identifikovat vazby vložené s původní primární adresou a zachovat reference v projektu funkční.

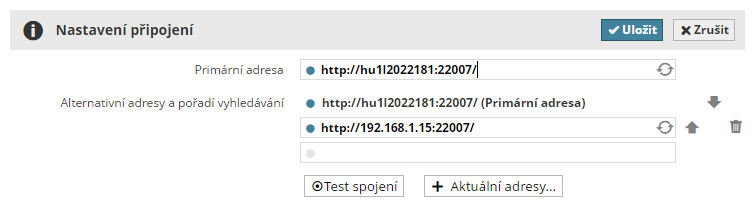

BIMcloud Manager automaticky otestuje adresy, které zadáváte a zobrazí výsledek testu.

Změny není možné uložit, pokud některá ze zadaných adres odkazuje na jiný BIMcloud.

Pokud chcete do seznamu přidat aktuální adresu serveru nebo jméno počítače, klikněte na možnost Aktuální adresy a vyberte si adresu ze seznamu.

Pomocí šipek nahoru/dolů upravte pořadí hledání adres. Pomocí dalších tlačítek můžete adresy odstranit nebo nechat znovu otestovat.

Alternativní adresy

Seznam přednastavených alternativních adres je pro Archicad ‘nabídka’. Bude procházet seznamem podle daného pořadí a připojí se na server pomocí první funkční adresy.

Každé serverové komponentě můžete v BIMcloud Manageru přiřadit předvolené alternativní adresy.

Automatická adresa

Automatické adresy jsou dostupné pro BIMcloud Servery. Automatické adresy nejsou absolutní adresy, ale relativní.

Automatické adresy jsou generované automaticky na základě aktuálně používané (aktivní) adresy.

Například:

• Archicad používá adresu http://server-computer:1228 pro připojení na server

• Automatická adresa je $protocol://$host:1229

• Archicad pro přijení na server automaticky použije adresu http://server-computer:1229.

• Uživatel odejde domů a na server se přes internet přihlašuje pomocí jiné adresy: https://bimcloud.company.com:1228

• Archicad pro přijení na server automaticky použije adresu https://bimcloud.company.com:1229.

Pro generování automatických adres se používají dvě pole:

• ‘$protocol’: část s protokolem adresy url; ve výše uvedeném příkladu je to ‘http’ a ‘https’

• ‘$host’: adresa - část url bez protokolu a portu. Ve výše uvedeném příkladu je to: ‘server-computer’ a ‘bimcloud.company.com’

Nouzová komunikace

V případech, kdy Archicad nemůže komunikovat s BIMcloud Serverem na přímo, použije BIMcloud Managera jako nouzový komunikační můstek a bude přes něj na BIMcloud Server posílat veškerá data. (Taková komunikace ale může ovlivnit celkový výkon BIMcloudu s ohledem na umístění jednotlivých aplikací.)

Pořadí vyhledávání

Když se Archicad snaží připojit na BIMcloud, prochází alternativní adresy v daném pořadí. Toto pořadí můžete nastavit v BIMcloud Manageru. Alternativní adresy přidané lokálně v Archicadu (“lokální adresy”) budou vždy zařazeny na konec seznamu.

Automatický/ruční výběr adresy

Je možné přepsat automaticky vybranou adresu a přinutit Archicad, aby se připojil pomocí konkrétní zadané adresy. V Archicadu otevřete nástroj Diagnostika sítě a přepište automaticky vybranou adresu.

Pokud ručně přepíšete adresu, může Archicad přejít do režimu offline, i když je dostupná jiná – aktuálně funkční – alternativní adresa.

Aktivní adresa: Adresa, kterou aktuálně Archicad používá pro připojení k BIMcloud Manageru

Proces připojení

Připojování Archicadu k BIMcloudu probíhá v následujících krocích.

Přidávání nového BIMcloud Serveru:

Pokud uživatel přidává nový server do seznamu serverů, Archicad požádá o adresu, uživatelské jméno a správné heslo.

Archicad se k BIMcloud Manageru připojí přes zadanou adresu a:

• Stáhne primární adresu a uloží ji jako unikátní identifikaci tohoto serveru

• Stáhne seznam alternativních adres a pořadí vyhledávání

• Automaticky vybere nejvhodnější adresu na základě pořadí vyhledávání

Opětovné připojování k offline serveru:

Pokud Archicad zjistí, že je server offline, umožní uživateli spustit nástroj pro diagnostiku sítě a zadat novou alternativní adresu pro přístup na server.

Archicad si zapamatuje tuto alternativní adresu a v budoucnu ji použije v pořadí vyhledávání při připojování na server.

Připojování k neznámému serveru, na který odkazuje modul nebo knihovna:

Moduly a připojené knihovny obsahují jako referenci primární adresu svých serverů. Když Archicad ověřuje jejich stav, použije pro identifikaci tuto primární adresu.

• Pokud již tento server Archicad zná (je dostupný v seznamu serverů), proběhne standardní proces spojení a bude automaticky vybrána nejvhodnější adresa.

• Pokud server znám není, ale primární adresa je funkční, budou automaticky staženy zbývající informace o spojení a bude automaticky vybrána nejvhodnější adresa.

• Pokud server není znám a adresa také nefunguje, Archicad vyzve uživatele, aby zadali funkční alternativní adresu serveru. Jakmile bude zadána funkční adresa, budou automaticky staženy zbývající informace o spojení a bude automaticky vybrána nejvhodnější adresa.

BIMcloud Manager automaticky otestuje adresy, které zadáváte a zobrazí výsledek testu.

Možná budete muset zadat nefunkční adresu (pokud by mohla fungovat z jiného místa).

Změny není možné uložit, pokud některá ze zadaných adres odkazuje na jiný BIMcloud.

Pokud chcete do seznamu přidat aktuální IP adresu nebo jméno počítače, klikněte na možnost Zobrazit aktuální adresy a vyberte si adresu ze seznamu.

Pomocí šipek nahoru/dolů upravte pořadí hledání adres. Pomocí dalších tlačítek můžete adresy odstranit nebo nechat znovu otestovat.

Osvědčené postupy při volbě adresy serveru

Pokud pro BIMcloud nastavíte více alternativních adres:

• Nebudou se muset uživatelé Archicadu starat o to, jak se Archicad připojuje na BIMcloud; IT pracovník vše připraví

• bude spojení vždy nastaveno optimálně

Přímé propojení mezi dvěma aplikacemi je vždy nejefektivnějším způsobem komunikace. Jakékoli cesty navíc nebo další zpracování jen navyšují časy přenosu:

• http proxy server: data jsou vždy protunelována přes běžný server a následně přesměrována na správnou komponentu

• https zabezpečení: data jsou vždy kódována a dekódována

• nouzová komunikace: data jsou propouštěna skrz BIMcloud Managera

Při nastavování adresy a pořadí vyhledávání je nejlepší začít s nejefektivnějšími cestami komunikace a následně přidávat ty méně efektivní:

1. Přímé připojení přes IP adresu: http://192.168.1.101:1228

2. Přímé připojení pomocí jména počítače: http://192.168.1.101:1228

3. Připojení pomocí domény (FQDN): http://bimcloud.company.com:1228

4. Připojení přes zabezpečené spojení: https://bimcloud.company.com:1228

Archicad vybere automaticky následující adresy z výše uvedeného seznamu v závislosti na umístění:

• V kanceláři vybere adresu 1 nebo 2, protože počítače jsou na stejné síti LAN.

• Ze vzdálené kanceláře vybere adresu 1, 2 nebo 3 podle toho, jak jsou vzájemně propojeny LAN sítě.

• Ze vzdáleného místa se základním internetovým připojením vždy vybere adresu 4. Jedná se sice o nejméně efektivní metodu, ale automaticky nabízí nejvyšší úroveň zabezpečení.

Řešení problémů

Při hledání nebo opravách chyb spojení použijte nástroj pro diagnostiku sítě, který je součástí Archicadu.

Diagnostika sítě je dostupná ze všech částí prostředí Archicadu, ve kterém vybíráte a přihlašujete se k serveru, v Teamwork paletce a na stránce Síť a aktualizace v nastavení pracovního prostředí (pokud jste s BIMcloudem nainstalovali Delta Cache Server).

Viz Diagnostika sítě v nápovědě Archicadu.
