Connexions serveur

Sur cette page

Adresse primaire

Ceci est l'identifiant unique du serveur configuré par la personne qui a installé le BIMcloud. Il n'existe qu'une seule adresse primaire pour chaque BIMcloud Server.

Archicad utilise cette adresse pour identifier ce serveur de manière unique, même si celui-ci communique au moment donné en utilisant une adresse différente. Cette adresse est également utilisée pour placer des références au serveur (par exemple un module lié à partir d'un projet partagé).

Quand Archicad ouvre un projet contenant une référence à un BIMcloud qui n'est pas encore connu par le programme, Archicad utilise cette adresse primaire mémorisée dans la référence du lien pour retrouver le serveur:

• Si l'adresse fonctionne, Archicad télécharge toutes les adresses alternatives et choisit la plus appropriée en fonction des priorités prédéfinies.

• Si l'adresse ne fonctionne pas, le programme invite l'utilisateur à saisir une adresse actuellement valable vers le nouveau serveur. Dès que cette adresse valable a été saisie, Archicad télécharge la liste des adresses alternatives en fonction des priorités prédéfinies.

Il est recommandé de ne pas modifier l'Adresse primaire du BIMcloud. S'il est nécessaire de la modifier, c'est une bonne idée d'ajouter l'ancienne Adresse primaire à la liste des adresses alternatives, même si elle ne fonctionne plus. Ceci assurera qu'Archicad sera capable d'identifier les liens placés par l'ancienne Adresse primaire et que les références seront conservées dans les projets.

Le BIMcloud Manager teste automatiquement les adresses pendant que vous les saisissez et vous fournit un retour sur le résultat obtenu.

Les changements ne peuvent être enregistrés si l'une des adresses saisies pointe vers un BIMcloud différent.

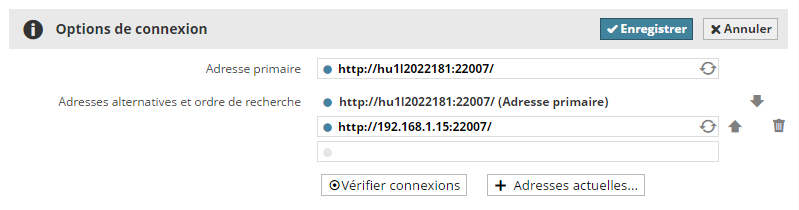

Si vous voulez ajouter à la liste l'adresse IP actuelle ou le nom de l'ordinateur serveur, cliquez sur Adresses actuelles et choisissez-en une.

Ajustez l'ordre de recherche parmi les adresses en utilisant les flèches haut et bas. Utilisez l'icône d'effacement pour enlever une adresse ou l'icône de rafraîchissement pour la tester de nouveau.

Adresses alternatives

La liste des adresses alternatives prédéfinies se comporte comme un ‘menu’ pour Archicad. Archicad va consulter cette liste dans un ordre défini et se connecter au serveur en utilisant la première adresse qui fonctionne.

Des adresses alternatives peuvent être prédéfinies dans le BIMcloud Manager pour chaque composant du serveur.

Adresse automatique

Des adresses automatiques sont disponibles pour les BIMcloud Servers. Les adresses automatiques ne sont pas des adresses absolues, mais plutôt des adresses relatives.

Les adresses automatiques sont générées en se fondant sur l'adresse actuellement utilisée (active).

Par exemple :

• Archicad utilise l'adresse http://server-computer:1228 pour se connecter au serveur

• L'adresse automatique est $protocol://$host:1229

• Archicad utilisera automatiquement l'adresse http://server-computer:1229 pour se connecter au serveur.

• Après le travail, l'utilisateur rentre à la maison, et utilise une adresse différente pour se connecter au serveur par internet : https://bimcloud.company.com:1228

• Archicad utilisera automatiquement l'adresse https://bimcloud.company.com:1229 pour se connecter au serveur.

Deux champs sont utilisés pour générer les adresses automatiques :

• ‘$protocol’: la partie protocole de l’url : dans l'exemple ci-dessus ce peut être ‘http’ et ‘https’

• ‘$host’: la partie de l'url qui contient l'adresse sans le protocole et le numéro de port. Dans l'exemple ci-dessus, c'est : ‘server-computer’ et ‘bimcloud.company.com’

Dernier recours

Si Archicad n'est pas capable de communiquer directement avec un BIMcloud Server, il utilisera le BIMcloud Manager comme dernier recours ou comme un 'pont’ vers le BIMcloud Server et envoyer toutes les données par celui-ci. (Il faut retenir que ce type de communication peut affecter la performance générale de BIMcloud selon l'emplacement des différents composants.)

Ordre de recherche

En essayant de se connecter à un BIMcloud, Archicad va consulter les adresses dans un ordre prédéfini. Cet ordre peut être défini dans le BIMcloud Manager. Les adresses alternatives ajoutées localement à partir d'Archicad se trouvent toujours à la fin de l'ordre de recherche.

Sélection d'adresse automatique/manuelle

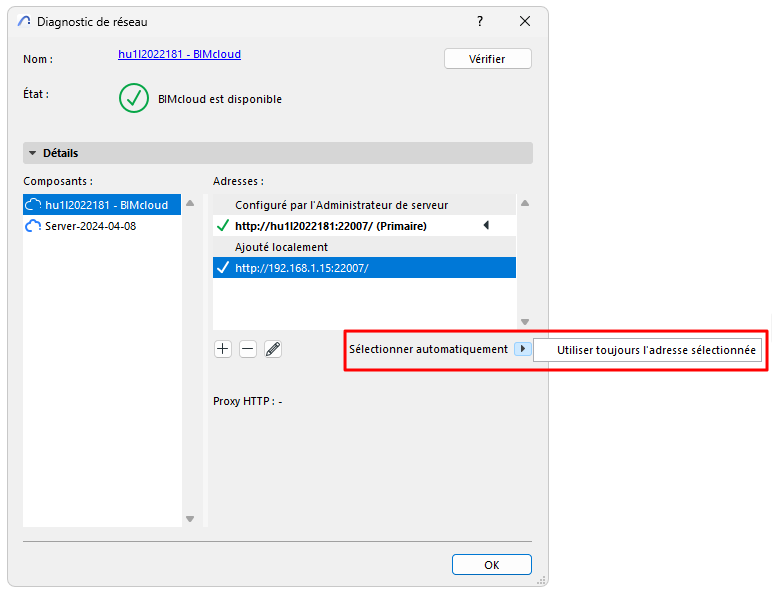

Il est possible de supplanter l'adresse sélectionnée automatiquement par Archicad et de forcer à sa place l'utilisation d'une adresse spécifique. Pour ce faire, ouvrez l'outil Diagnostic de réseau à partir d'Archicad pour remplacer l'adresse automatiquement sélectionnée.

Il convient de savoir que la sélection d'une adresse manuelle peut forcer Archicad en état hors réseau, même s'il existe une autre adresse alternative disponible (et qui fonctionne actuellement).

Adresse active : L'adresse actuellement utilisée par Archicad pour se connecter au BIMcloud Manager.

Processus de connexion

Archicad va passer par les étapes suivantes en se connectant à un BIMcloud.

En ajoutant un nouveau BIMcloud Server :

Lorsque l'utilisateur ajoute un nouveau serveur à la liste des serveurs, Archicad vous invite à fournir une adresse, un nom d'utilisateur et un mot de passe correspondant.

Archicad se connecte au BIMcloud Manager en utilisant l'adresse saisie, puis

• il télécharge son adresse primaire et la mémorise en tant qu'identifiant unique de ce nouveau serveur

• il télécharge la liste des adresses alternatives et l'ordre de recherche

• il sélectionne automatiquement l'adresse la plus appropriée selon l'ordre de recherche

Ré-connexion à un serveur actuellement hors réseau :

Si Archicad détecte que le serveur sélectionné est hors réseau, l'utilisateur peut lancer l'outil Diagnostic de réseau du programme et saisir une nouvelle adresse alternative pour le serveur.

Archicad se rappellera cette adresse alternative à l'avenir et l'utilisera dans l'ordre de recherche en essayant de se connecter à ce serveur.

Connexion à un serveur inconnu par référence à un module lié ou à une bibliothèque :

Les modules et les bibliothèques liés contiennent l'adresse primaires de leur serveur comme référence. Si Archicad essaie de vérifier leur état, il utilisera cette adresse primaire pour identifier le serveur

• Si le serveur est déjà connu pour Archicad (c'est-à-dire qu'il est disponible dans sa liste de serveurs), le processus de connexion régulier vas se dérouler, et Archicad choisira automatiquement l'adresse la plus appropriée.

• Si le serveur n'est pas encore connu mais que l'adresse primaire mémorisée fonctionne, Archicad téléchargera automatiquement les détails de connexion supplémentaires et choisira automatiquement l'adresse la plus appropriée.

• Si le serveur n'est pas encore connu et que le lien ne fonctionne pas non plus, Archicad invitera l'utilisateur à saisir une adresse alternative du serveur qui fonctionne. Dès qu'une adresse disponible a été saisie, Archicad téléchargera les détails de connexion supplémentaires et choisira automatiquement l'adresse la plus appropriée.

Le BIMcloud Manager teste automatiquement les adresses pendant que vous les saisissez et vous fournit un retour sur le résultat obtenu.

Il se peut que vous deviez entrer une adresse qui ne fonctionne pas (si elle peut fonctionner à partir d'un autre emplacement)

Les changements ne peuvent être enregistrés si l'une des adresses saisies pointe vers un BIMcloud différent.

Pour ajouter à la liste l'adresse IP actuelle ou le nom de l'ordinateur serveur, cliquez sur Afficher adresses actuelles et choisissez l'une des adresses.

Ajustez l'ordre de recherche parmi les adresses en utilisant les flèches haut et bas. Utilisez l'icône d'effacement pour enlever une adresse ou l'icône de rafraîchissement pour la tester de nouveau.

Bon usage pour les adresses de serveurs

Configurer des adresses alternatives multiples sur le BIMcloud assure que :

• Les utilisateurs d'Archicad n'ont pas besoin de se soucier de la manière dont Archicad se connecte au BIMcloud; l’administrateur IT configure tout

• la connexion sera toujours de qualité optimale

La connexion directe entre composants est toujours la manière de communication la plus efficace. Tout détour ou processus supplémentaire ajoute au temps de communication :

• les données sont toujours canalisées par un serveur commun, puis retransmis vers le composant approprié

• les données sont toujours codées et décodées

• les données sont transmises par le BIMcloud Manager

Le meilleur choix pour la configuration des adresses et de l'ordre de recherche consiste à commencer par la manière de communication la plus efficace et à ajouter ensuite celles qui sont moins efficaces :

1. Connexion directe à une adresse IP : http://192.168.1.101:1228

2. Connexion directe à un nom d’ordinateur : http://server-computer:1228-computer:1228

3. Connexion à une adresse entièrement développée : http://bimcloud.company.com:1228.company.com:1228

4. Connexion par une connexion sécurisée : https://bimcloud.company.com:1228.company.com:1228

Archicad va toujours sélectionner les adresses suivantes à partir de la liste ci-dessus en fonction de son emplacement :

• Au bureau principal de la société, il choisira le 1 ou le 2, car les ordinateurs se trouvent dans le même réseau local.

• Dans une branche locale de la société, il choisira le 1, le 2 ou le 3 en fonction du type de connexion entre les deux réseaux locaux.

• A partir d'un emplacement distant avec une simple connexion internet, il choisira toujours le 4. Ceci est la méthode la moins efficace, mais elle assure automatiquement la sécurité du plus haut niveau.

Solution de problèmes

Utilisez l'outil Diagnostic de réseau intégré d'Archicad pour identifier et réparer les erreurs liées à la connexion.

Le dialogue Diagnostic de réseau est disponible à partir de toutes les parties de l'interface d'Archicad où vous pouvez sélectionner un serveur et vous y connecter, ainsi qu'à partir de la palette Partage et de la page Réseau et mises à jour des réglages d'Environnement de travail (si vous avez installé un serveur Delta Cache avec BIMcloud).

Voir Diagnostic réseau dans l'Aide Archicad.
