Szerverkapcsolat

Állítsa be a címeket, amelyeket az Archicad a szerverhez történő csatlakozáshoz használhat.

Az oldal tartalma

A BIMcloud rugalmas megoldást kínál az egyes összetevők közötti kapcsolat beállítására és kialakítására. A BIMcloud összetevő azonosítása és a hozzáféréshez használt cím teljes mértékben elkülönül. A felhasználók különböző címeken csatlakozhatnak ugyanazon szerverhez, miközben a terv belső hivatkozásai nem változnak.

A szerverekhez (BIMcloud Server és BIMcloud Manager) előre beállítható az összes lehetséges kapcsolat, valamint központilag megadhatók a különböző címek. Így az Archicad felhasználóknak nem kell aggódniuk a csatlakozás miatt, hiszen a szerver rendszergazdája mindenről gondoskodott. Ha a szerveren nem állították be előre teljeskörűen a kapcsolatot, a felhasználók alternatív címeket adhatnak hozzá, és egyedi címet használhatnak a csatlakozáshoz.

Szerverkapcsolatok megadása:
  1. Nyissa meg a Szerverek oldalt
  2. Válasszon ki egy szervert (BIMcloud Manager / BIMcloud Server) a navigátorban.
  3. Nyissa meg a Beállítások panelt.
A szerverkapcsolatok konfigurálásához használja a Csatlakozási beállítások részt.

  • Elsődleges cím (kötelező): Ez a cím a szerver egyedi azonosítója.

  • Alternatív címek és keresési sorrend (opcionális): Az Archicad ezek közül választja ki a csatlakozáshoz leginkább megfelelő címet.



Elsődleges cím

A szerver egyedi azonosítója, melyet a BIMcloud telepítője állít be. Minden BIMcloud szerverhez egyetlen elsődleges cím tartozik.

Az Archicad ezt a címet használja a szerver egyedi azonosításához, még ha ez utóbbi az adott pillanatban másik címet használ is a kommunikációhoz. A rendszer ezt a címet használja akkor is, amikor a szerverre hivatkozik (pl. kapcsolt modul hozzáadása Csapatmunka tervből).

Olyan terv megnyitásakor, amely egy, az Archicad számára még ismeretlen BIMcloudra mutató hivatkozást tartalmaz, az Archicad a szerver azonosításához a kapcsolt modul hivatkozásában tárolt elsődleges címet használja:

  • Ha a cím működik, az Archicad letölti az összes alternatív címet, és a prioritások alapján kiválasztja a leginkább megfelelőt.

  • Ha a cím nem működik, tájékoztatja a felhasználót, hogy az új szerverhez érvényes címet kell megadnia. Működő cím megadása után az Archicad letölti az alternatív címek listáját az előre megadott prioritások szerint.

Javasoljuk, hogy a BIMcloud elsődleges címét ne módosítsa. Ha mindenképpen módosítani kell, ajánlott az addigi elsődleges címet hozzáadni az alternatív címek listájához, még akkor is, ha az már nem működik. Így biztosítható, hogy az Archicad azonosítani tudja a korábbi elsődleges cím alapján elhelyezett linkeket, és a hivatkozások továbbra is működni fognak a tervekben.

A BIMcloud Manager automatikusan ellenőrzi a címeket azok megadásakor, és tájékoztat az eredményről.

A módosítások nem menthetők, ha valamelyik cím egy másik BIMcloudra mutat.

Ha hozzá kívánja adni a listához a szerver számítógép aktuális IP-címét vagy nevét, kattintson az Aktuális címek opcióra, és válasszon egy címet.

A címek használati sorrendjének módosításához használja a fel/le nyilakat. Cím eltávolításához használja a Törlés ikont, cím ismételt ellenőrzéséhez pedig a Frissítés ikont.

Alternatív címek

Az előre meghatározott alternatív címek listája az Archicadben “menüként” jelenik meg. A rendszer adott sorrendben halad végig a listán, és az első működő címen csatlakozik a szerverhez.

Az egyes szerverösszetevők másodlagos címei a BIMcloud Managerben adhatók meg.



Automatikus cím

A BIMcloud Serverekhez automatikus címek tartoznak. Az automatikus címek nem abszolút, hanem inkább relatív címek.

Az automatikus címeket a rendszer automatikusan generálja a jelenleg használatban lévő (aktív) címek alapján.

Például:

  • Az Archicad a http://server-computer:1228 címen csatlakozik a szerverhez

  • Az automatikus cím: $protocol://$host:1229

  • Az Archicad automatikusan a http://server-computer:1229 címet használja a szerverhez történő csatlakozáshoz.

  • A felhasználó otthon, az interneten keresztül egy másik címen csatlakozik a szerverhez: https://bimcloud.company.com:1228

  • Az Archicad automatikusan a https://bimcloud.company.com:1229 címet használja a szerverhez történő csatlakozáshoz.

Az automatikus címek létrehozása két mező alapján történik:

  • “$protocol”: az URL protokollt tartalmazó része. A fenti példában: “http”és “https”

  • “$host”: az URL címet tartalmazó része (a protokoll és a port nélkül). A fenti példában: “server-computer” és “bimcloud.company.com”

Tartalék

Ha az Archicad nem tud közvetlenül kommunikálni a BIMcloud Serverrel, akkor a BIMcloud Manager használja tartalékként, vagy „hídként” a BIMcloud Serverhez, és minden forgalmat azon keresztül bonyolít. (Ne feledje, hogy a különböző összetevők helyétől függően ez a típusú kommunikáció a BIMcloud általános teljesítményére is hatással lehet.)

Használati sorrend

Amikor az Archicad csatlakozni próbál a BIMcloudhoz, adott sorrendben megy végig a lehetséges címeken. Ez a sorrend a BIMcloud Managerben adható meg. Az Archicadben helyileg megadott alternatív címek („helyi címek”) mindig a keresési sorrend végére kerülnek.

Cím automatikus/manuális kiválasztása

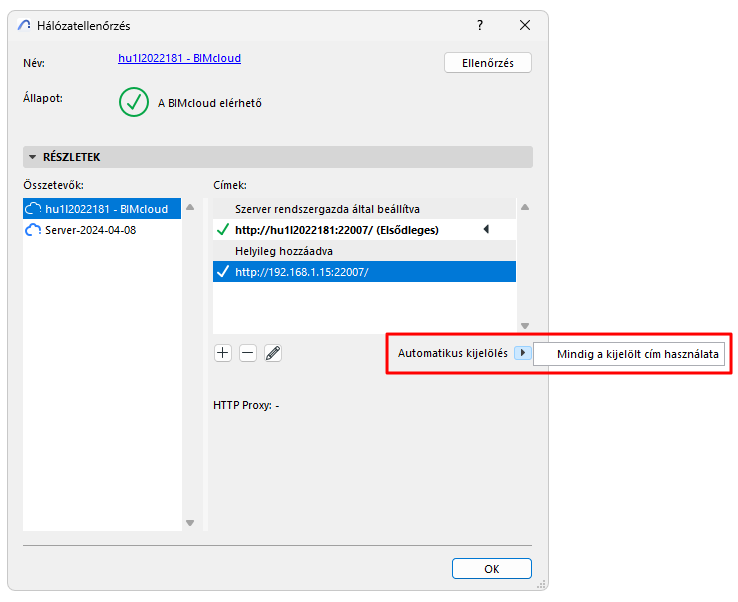

Az Archicad által automatikusan kiválasztott cím felülírható egy tetszőleges címmel, melyet a rendszernek használnia kell. Ehhez nyissa meg a Hálózati diagnosztika eszközt az Archicadben az automatikusan kiválasztott cím felülírásához.

Megjegyzés:

A Hálózat-ellenőrzés párbeszédpanel elérhető a Csapatmunka palettáról, valamint az Archicad felület minden olyan pontjáról, ahol kiválaszthatunk egy szervert és csatlakozhatunk ahhoz.



Vegye figyelembe, hogy a cím kézzel történő megadásakor előfordulhat, hogy az Archicad kapcsolat nélküli módba lép akár akkor is, amikor egy másik alternatív cím van használatban.

Aktív cím: Az Archicad jelenleg ezt a címet használja a BIMcloud Managerhez történő csatlakozáshoz.

Csatlakozási folyamat

Az Archicad a BIMcloudra történő csatlakozáskor a következő lépéseket végzi el.

Új BIMcloud/BIM Server hozzáadásakor:

Amikor a felhasználó új szervert ad a szerverlistához, az Archicad kéri a cím, a felhasználónév és az ehhez tartozó jelszó megadását.

Az Archicad csatlakozik a BIMcloud Managerhez a megadott cím segítségével, majd:

  • Letölti annak elsődleges címét, és az adott szerver egyedi azonosítójaként menti azt

  • Letölti a másodlagos címek listáját és a használati sorrendet

  • A használati sorrend alapján automatikusan kiválasztja a megfelelő címet

Kapcsolat nélküli módban lévő szerverhez történő ismételt kapcsolódáskor:

Ha az Archicad észleli, hogy a kiválasztott szerver kapcsolat nélküli módban van, a felhasználó elindíthatja az Archicad Hálózati diagnosztika eszközét, és megadhat egy új, másodlagos címet a szerverhez.

Megjegyzés:

A Hálózat-ellenőrzés párbeszédpanel elérhető a Csapatmunka palettáról, valamint az Archicad felület minden olyan pontjáról, ahol kiválaszthatunk egy szervert és csatlakozhatunk ahhoz.

Az Archicad megjegyzi ezt a másodlagos címet, és a szerverhez történő későbbi csatlakozáskor figyelembe veszi azt a használati sorrendben.

Csatlakozás ismeretlen szerverhez esetén – kapcsolt modul vagy könyvtár hivatkozása alapján:

A kapcsolt modulok és a csatolt könyvtárak elérési útja a szerverük elsődleges címét tartalmazza. Amikor az Archicad ezek állapotát ellenőrzi, a szerver azonosításához ezt az elsődleges címet használja.

  • Ha az Archicad már ismeri az adott szervert (azaz az megtalálható a szerverlistán), a rendszer végrehajtja a szokásos csatlakozási folyamatot, és automatikusan kiválasztja a megfelelő címet.

  • Ha a rendszer még nem ismeri a szervert, de a tárolt elsődleges cím működik, automatikusan letölti a kiegészítő csatlakozási adatokat, és kiválasztja a megfelelő címet.

  • Ha a rendszer még nem ismeri a szervert, és a hivatkozás sem működik, az Archicad kéri a felhasználót, hogy adjon meg egy működő másodlagos címet a szerverhez. A megfelelően működő cím megadása után a rendszer automatikusan letölti a kiegészítő csatlakozási adatokat, és kiválasztja a megfelelő címet.

A BIMcloud Manager automatikusan ellenőrzi a címeket azok megadásakor, és tájékoztat az eredményről.

Előfordulhat, hogy egy nem-munka címet kell megadnia (ha esetleg máshonnan dolgozik.)

A módosítások nem menthetők, ha valamelyik cím egy másik BIMcloudra mutat.

Ha hozzá kívánja adni a listához a szerver számítógép aktuális IP-címét vagy nevét, kattintson az Aktuális címek megjelenítése opcióra, és válasszon egy címet.

A címek használati sorrendjének módosításához használja a fel/le nyilakat. Cím eltávolításához használja a Törlés ikont, cím ismételt ellenőrzéséhez pedig a Frissítés ikont.

Tanácsok a szervercímekhez

Ha több másodlagos címet megad a BIMcloudon, azzal a következők biztosíthatók:

  • az Archicad felhasználóinak ne kelljen aggódniuk amiatt, hogyan csatlakozik az Archicad a BIMcloudhoz, hiszen az informatikai rendszergazda minden beállításról gondoskodik

  • a csatlakozás mindig a lehető legjobb módon történjen

Az összetevők közötti kommunikáció leghatékonyabb módja minden esetben a közvetlen kapcsolat. Minden további útvonal vagy folyamat növeli az átviteli időt:

  • http proxykiszolgálók: az adatok mindig egy közös szerverre futnak be, amely továbbítja azokat a megfelelő összetevőhöz

  • https biztonság: a rendszer mindig titkosítja és dekódolja az adatokat

  • kisegítő kommunikáció: az adatok a BIMcloud Manageren keresztül haladnak

A címek és a használati sorrend megadásakor a legjobb megoldás, ha a leghatékonyabb kommunikációs móddal kezdünk, és ezután hozzáadjuk a kevésbé hatékony módokat:

  1. Közvetlen kapcsolat IP-címmel: http://192.168.1.101:1228

  2. Közvetlen kapcsolat számítógépnévvel: http://server-computer:1228

  3. Csatlakozás teljes címmel: http://bimcloud.company.com:1228

  4. Csatlakozás biztonságos kapcsolaton keresztül: https://bimcloud.company.com:1228

A fenti listáról az Archicad automatikusan a következő címeket választja ki a csatlakozás helyének függvényében:

  • Ha irodából csatlakozunk, az 1. vagy 2. megoldást választja, mivel a számítógépek ugyanazon a helyi hálózaton találhatók.

  • Ha fióktelepről csatlakozunk, az 1., 2. vagy 3. megoldást választja, attól függően, hogyan csatlakozik egymáshoz a két helyi hálózat.

  • Egyszerű internetkapcsolatot használó, távoli helyről történő csatlakozáskor mindig a 4. megoldást választja. Ez a legkevésbé hatékony eljárás, amely azonban automatikusan a legmagasabb biztonsági fokozatot nyújtja.

Hibaelhárítás

A csatlakozás során felmerülő hibák azonosításához és javításához használja az Archicad saját Hálózati diagnosztika eszközét.

A Hálózatellenőrzés elérhető az Archicad felhasználói felületének bármely pontjáról, ahol kiválasztja a szervert és csatlakozik ahhoz, valamint a Csapatmunka palettáról, illetve a Munkakörnyezet > Beállítások > Hálózat és frissítés oldalról (ha a BIMclouddal Delta Cache szervert telepített).

Lásd: az Archicad súgó Hálózat-ellenőrzés része.
