Ligações ao Servidor

Configurar os endereços que o Archicad pode usar para se conectar ao Servidor

Nesta página

O BIMcloud oferece um método flexível para configurar e estabelecer a ligação entre os diferentes componentes. A identificação do componente BIMcloud e o endereço usado para o aceder estão completamente separados. Os utilizadores podem usar diferentes endereços para se ligarem ao mesmo servidor e manterem, simultaneamente, os links internos do projecto.

Pode configurar os servidores (BIMcloud Server e BIMcloud Manager) para todas as ligações possíveis com antecedência e configurar os diferentes endereços de forma centralizada. Deste modo é assegurado que os utilizadores do Archicad não se tenham de preocupar em como estabelecer a ligação, uma vez que o Administrador de Servidor configurou tudo. Se a ligação não tiver sido previamente configurada no servidor, os utilizadores podem adicionar endereços alternativos e estabelecer a ligação através de um endereço personalizado.

Para definir as ligações do servidor:
  1. Abra a página Servidores
  2. No Navegador, seleccione um servidor (BIMcloud Manager ou um BIMcloud Server).
  3. Abra a página Definições.

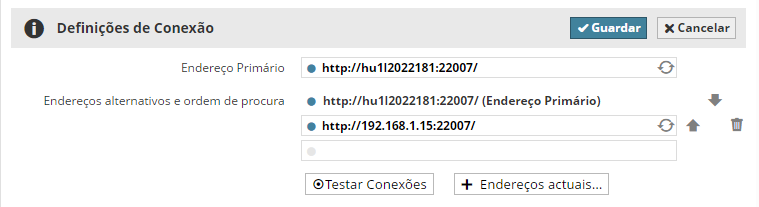

Use as definições de Ligação para configurar as ligações do servidor.

  • Endereço primário (obrigatório): Este endereço identifica apenas o servidor.

  • Endereços alternativos e ordem de procura (opcional): O Archicad irá seleccionar o mais adequado para estabelecer a ligação.



Endereço primário

Única identificação do servidor, configurada pela pessoa que instala o BIMcloud. Existe apenas um endereço primário para cada servidor BIMcloud.

O Archicad utiliza este endereço para identificar apenas o servidor – mesmo que esteja a comunicar com outro endereço no momento. Estes endereços são também usados quando são colocadas diferentes referências no servidor (p. ex., colocar um módulo associado de um projecto Teamwork).

Quando o Archicad abre um projecto que contém uma referência a uma BIMcloud ainda desconhecido pelo Archicad, o Archicad usará o endereço primário guardado na referência da associação para encontrar o servidor:

  • Se o endereço estiver a funcionar, o Archicad irá fazer download de todos os endereços alternativos e escolher o mais adequado com base nas prioridades.

  • Se o endereço não estiver a funcionar, irá ordenar ao utilizador a introdução de um endereço que funcione actualmente no novo servidor. Assim for introduzido um endereço que funcione, o Archicad irá fazer download da lista de endereços alternativos com base nas prioridades predefinidas.

Recomenda-se não alterar o Endereço Primário do BIMcloud. Caso tenha de ser alterado, é uma boa prática adicionar o antigo endereço Primário à lista de endereços alternativos – mesmo que já não funcione. Deste modo, é assegurado que o Archicad consegue identificar links colocados pelo antigo endereço Primário e manter as referências activas em projectos.

O BIMcloud Manager testa automaticamente os endereços enquanto os introduz e dá feedback sobre o resultado.

As alterações não podem ser guardadas se um dos endereços introduzidos apontar para outro BIMcloud.

Se pretender adicionar o actual endereço IP do computador do servidor ou o nome do computador à lista, clique em Endereços actuais e escolha um.

Ajuste a ordem de consulta dos endereços com as setas para cima/para baixo. Utilize o ícone Apagar para remover um endereço ou o ícone Actualizar para o voltar a testar.

Endereços alternativos

A lista de endereços alternativos pré-definidos é um ‘menu’ para o Archicad. Irá percorrer esta lista num determinada ordem e estabelecer ligação a este servidor através do primeiro que funcione.

Endereços alternativos podem ser predefinidos no BIMcloud Manager para todos componentes de servidor.



Endereço automático

Endereços automáticos estão disponíveis para BIMcloud Servers. Endereços automáticos não são endereços absolutos, porém, endereços relativos.

Endereços automáticos são gerados automaticamente no endereço actualmente utilizado (activo).

Por exemplo:

  • O Archicad utiliza o endereço http://server-computer:1228 para se conectar ao servidor

  • O endereço Automático é $protocol://$host:1229

  • O Archicad irá usar automaticamente http://server-computer:1229 para se conectar ao Servidor.

  • O utilizador vai para casa e utiliza um endereço diferente para se conectar através da internet: https://bimcloud.company.com:1228

  • O Archicad irá usar automaticamente https://bimcloud.company.com:1229 para se conectar ao Servidor.

São usados dois campos para gerar endereços automáticos:

  • ‘$protocol’: o protocolo pertencente ao url; no exemplo acima é ‘http’ e ‘https’

  • ‘$host’: o endereço pertencente ao url sem o protocolo e a porta. No exemplo acima, é: ‘server-computer’ e ‘bimcloud.company.com’

Fallback

Caso o Archicad não consiga comunicar directamente com um BIMcloud Server, usará o BIMcloud Manager como fallback, ou "ponte" para o BIMcloud Server e para enviar todo o tráfego através do mesmo. (Tenha em mente que este tipo de comunicação pode afectar o desempenho geral do BIMcloud, em função dos locais dos diferentes componentes.)

Ordem de consulta

Quando o Archicad tenta conectar-se a uma BIMcloud, percorre os endereços alternativos numa determinada ordem. Esta ordem pode ser definida no BIMcloud Manager. Endereços alternativos adicionados localmente pelo Archicad (“endereços locais”) estarão sempre no fundo da ordem de consulta.

Seleção automática/manual de endereços

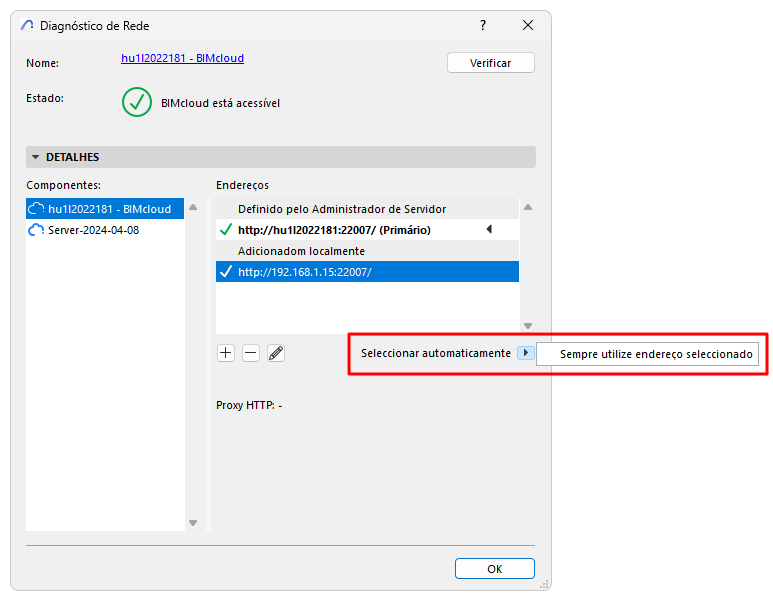

É possível sobrepor o endereço seleccionado automaticamente pelo Archicad e forçá-lo a usar um endereço específico em alternativa. Para tal, abra a ferramenta Diagnóstico de Rede do Archicad para sobrepor o endereço automaticamente seleccionado.

Nota:

A caixa de diálogo Diagnóstico de Rede está acessível a partir de todas as partes da interface Archicad na qual selecciona e inicia sessão num servidor, mais a Palete Teamwork.



Tenha em mente que a selecção manual de um endereço pode forçar o Archicad a entrar num estado offline mesmo que esteja disponível um endereço alternativo – que funcione actualmente.

Endereço activo: O endereço actualmente usado pelo Archicad para se conectar ao BIMcloud Manager.

Processo de Conexão

O Archicad executa os seguintes passos quando estabelece ligação a uma BIMcloud.

Quando se Adiciona um Novo BIMcloud Server:

Quando o utilizador adiciona um novo servidor à lista de servidores, o Archicad pede um endereço, um nome de utilizador e uma palavra-passe correspondente.

O Archicad estabelece ligação ao BIMcloud Manager através do endereço introduzido e:

  • Faz download do seu endereço primário e guarda-o como identificador único para este novo servidor

  • Faz download da lista de endereços alternativos e a ordem de consulta

  • Selecciona automaticamente o endereço mais adequado com base na ordem de consulta

Quando se restabelece a ligação a um servidor actualmente offline:

Quando o Archicad detecta que o servidor seleccionado está offline, o utilizador consegue iniciar a ferramenta Diagnóstico de Rede do Archicad e introduzir um novo endereço alternativo para o servidor.

Nota:

A caixa de diálogo Diagnóstico de Rede está acessível a partir de todas as partes da interface Archicad na qual selecciona e inicia sessão num servidor, mais a Palete Teamwork.

O Archicad irá relembrar este endereço alternativo no futuro e usá-lo na ordem de consulta quando se tentar conectar a este servidor.

Quando se estabelece a ligação a um servidor desconhecido referenciado de um módulo associado ou uma biblioteca:

Módulos associados e bibliotecas vinculadas contêm o endereço Primário do respectivo servidor na referência. Quando o Archicad estiver prestes a verificar o respectivo estado, usará este Endereço Primário para identificar o servidor.

  • Se este servidor já for conhecido pelo Archicad (está disponível na sua lista de servidores), irá executar o processo de ligação comum e escolher automaticamente o endereço mais adequado.

  • Se o servidor ainda for desconhecido, mas o Endereço Primário funcionar, irá fazer automaticamente o download dos detalhes adicionais de ligação e escolher automaticamente o endereço mais adequado.

  • Se o servidor ainda for desconhecido e o link também não funcionar, o Archicad ordena ao utilizador que introduza um endereço alternativo que funcione no servidor. Assim que tiver sido introduzido um endereço que funcione, irá fazer o download dos detalhes de ligação adicionais e escolher automaticamente o endereço mais adequado.

O BIMcloud Manager testa automaticamente os endereços enquanto os introduz e dá feedback sobre o resultado.

Pode ser necessário introduzir um endereço que não esteja a funcionar (se puder funcionar a partir de uma localização diferente)

As alterações não podem ser guardadas se um dos endereços introduzidos apontar para outro BIMcloud.

Para adicionar o actual endereço IP do computador do servidor ou o nome do computador à lista, clique em Mostrar actuais endereços e escolha um dos endereços.

Ajuste a ordem de consulta dos endereços com as setas para cima/para baixo. Utilize o ícone Apagar para remover um endereço ou o ícone Actualizar para o voltar a testar.

Melhores práticas para endereços de servidores

A configuração de múltiplos endereços alternativos no BIMcloud assegura que:

  • utilizadores do Archicad não se terão de preocupar com a forma como o Archicad estabelece ligação ao BIMcloud; o administrador de TI configura tudo

  • a ligação será sempre perfeita

A ligação directa entre os componentes é sempre a forma mais eficaz de comunicação. Quaisquer caminhos ou processamentos extra vão apenas aumentar o tempo de transferência:

  • servidores http proxy: os dados são sempre tunelados por um servidor comum e são depois reencaminhados para o componente relevante

  • segurança https: os dados são sempre codificados e descodificados

  • comunicação fallback (alternativa): os dados são sempre tunelados pelo BIMcloud Manager

A melhor prática para configuração de endereços e a ordem de consulta é começar com a forma mais eficaz de comunicação e depois adicionar as menos eficazes:

  1. Ligação directa com um endereço IP: http://192.168.1.101:1228

  2. Ligação directa com um nome de computador: http://server-computer:1228

  3. Ligação com um endereço totalmente qualificado: http://bimcloud.company.com:1228

  4. Ligação através de uma ligação segura: https://bimcloud.company.com:1228

O Archicad irá automaticamente seleccionar os seguintes endereços da lista acima em função da respectiva localização:

  • No escritório irá escolher #1 ou #2, porque os computadores estão no mesmo LAN.

  • Numa sucursal irá escolher #1, #2 ou #3, em função de como os dois LANs estão ligados.

  • Num local remoto com uma simples ligação à internet, irá sempre escolher #4. É o método menos eficaz, mas fornece automaticamente o mais elevado nível de segurança.

Resolução de problemas

Utilize a ferramenta Diagnóstico de Rede integrada no Archicad para procurar e corrigir erros relacionados com a ligação.

O Diagnóstico de Rede está acessível a partir de todas as partes da interface Archicad na qual selecciona e inicia sessão num servidor, mais a Palete Teamwork e página Rede e Actualização das Definições do Ambiente de Trabalho (se tiver instalado um servidor Delta Cache com BIMcloud).

Ver Diagnóstico de Rede na Ajuda Archicad.
