Соединения Сервера

Сконфигурируйте адреса, которые могут использоваться при соединении Archicad с сервером.

На этой странице

В BIMcloud можно использовать различные способы настройки подключения и установки соединения между различными компонентами. Идентификация компонентов BIMcloud полностью отделена от адресов, используемых для подключения к ним. Пользователи могут использовать различные адреса для подключения к одному и тому же серверу, сохраняя при этом внутренние ссылки проектов.

Вы можете заранее настроить серверы (BIMcloud Server и BIMcloud Manager) для всех возможных подключений и централизованно задать различные адреса. Это гарантирует, что пользователям Archicad не придется беспокоиться о настройке соединений - все необходимые действия может выполнить Администратор Сервера. Если подключение не было сконфигурировано заранее на сервере, то пользователи могут самостоятельно добавить альтернативные адреса.

Чтобы подключиться к серверу:
  1. Перейдите на страницу Серверов.
  2. В Навигаторе выберите сервер (BIMcloud Manager или BIMcloud Server).
  3. Перейдите в панель Параметров.
Воспользуйтесь разделом Параметров Соединения для настройки соединений с сервером.

  • Основной Адрес (обязательно): этот адрес является уникальным идентификатором сервера.

  • Альтернативные адреса и порядок подстановки (опционально): в Archicad будет выбираться адрес, наиболее подходящий для соединения.



Основной адрес

Это уникальный идентификатор сервера, настраиваемый при установке BIMcloud. Каждый компонент сервера BIMcloud имеет только один основной адрес.

Archicad использует этот адрес для идентификации сервера, даже если при подключении используется другой адрес. Этот адрес также используется при размещении на сервере связей (например, при размещении связанного модуля из проекта Teamwork).

При открытии в Archicad проекта, содержащего еще не использовавшиеся в Archicad связи с BIMcloud, обнаружение всех связанных модулей осуществляется при помощи основного адреса, сохраненного в этих связях:

  • Если адрес доступен, Archicad осуществляет загрузку всех альтернативных адресов и подбирает наиболее подходящий адрес на основе приоритета подстановки.

  • Если адрес недоступен, пользователь получает уведомление о необходимости ввести правильный адрес сервера. После правильного ввода адреса, Archicad выполняет загрузку списка альтернативных адресов и выбирает адрес в соответствии с приоритетом подстановки.

Основной адрес BIMcloud менять не рекомендуется. При возникновении необходимости смены Основного адреса лучше всего добавить старый Основной адрес в список альтернативных адресов, даже если он больше не используется. Это гарантирует, что Archicad сможет идентифицировать размещенные связи по старому Основному адресу.

BIMcloud Manager автоматически проверяет введенные адреса и выдает результат проверки.

Изменения нельзя сохранить, если один из адресов предназначен для подключения к другому BIMcloud.

Если вы хотите добавить в список текущий IP-адрес или имя серверного компьютера, нажмите кнопку Текущие адреса и выберите нужный адрес.

Для настройки порядка подстановки адресов воспользуйтесь стрелками вверх/вниз. Значок корзины предназначен для удаления адреса. Для повторной проверки адреса воспользуйтесь значком обновления.

Альтернативные адреса

Список альтернативных адресов будет отображаться в Archicad. Archicad выбирает адрес согласно порядку их расположения в списке и подключается к серверу при помощи первого подходящего адреса.

Альтернативные адреса можно предварительно настроить в BIMcloud Manager для каждого компонента сервера.



Автоматический адрес

Автоматически адреса доступны для BIMcloud Server. В качестве автоматических адресов используются относительные, а не абсолютные адреса.

Автоматические адреса генерируются в автоматическом режиме на основе текущего (активного) адреса.

Пример:

  • В Archicad используется адрес http://server-computer:1228 для соединения с сервером

  • В этом случае Автоматический адрес выглядит следующим образом: $protocol://$host:1229

  • Archicad будет автоматически использовать адрес http://server-computer:1229 для подключения к BIMcloud Server.

  • Затем пользователь уходит домой и использует из дома другой адрес для подключения к серверу через интернет: https://bimcloud.company.com:1228

  • Archicad будет автоматически использовать адрес https://bimcloud.company.com:1229 для подключения к BIMcloud Server.

Для генерирования автоматических адресов используются два поля:

  • ‘$protocol’: - часть url, определяющая протокол; и приведенном выше примере это ‘http’ и ‘https’

  • ‘$host’: непосредственно значение адреса без указания протокола и порта. В приведенном выше примере это ‘server-computer’ и ‘bimcloud.company.com’

Резервное Подключение

Если Archicad не удается напрямую подключиться к BIMcloud Server, но есть возможность подключения к BIMcloud Manager, то передача трафика между BIMcloud Server и Archicad будет происходить по «мосту» через BIMcloud Manager. Обратите внимание, что такая организация подключения может снизить общую производительность BIMcloud, причем степень ее снижения будет зависеть от мест установки различных компонентов.

Порядок подстановки

Использование альтернативных адресов при подключении Archicad к BIMcloud осуществляется в определенном порядке. Этот порядок можно настроить в BIMcloud Manager. Альтернативные адреса, добавляемые локально из Archicad (“локальные адреса”), всегда располагаются в конце списка подстановки.

Автоматический/Ручной выбор адреса

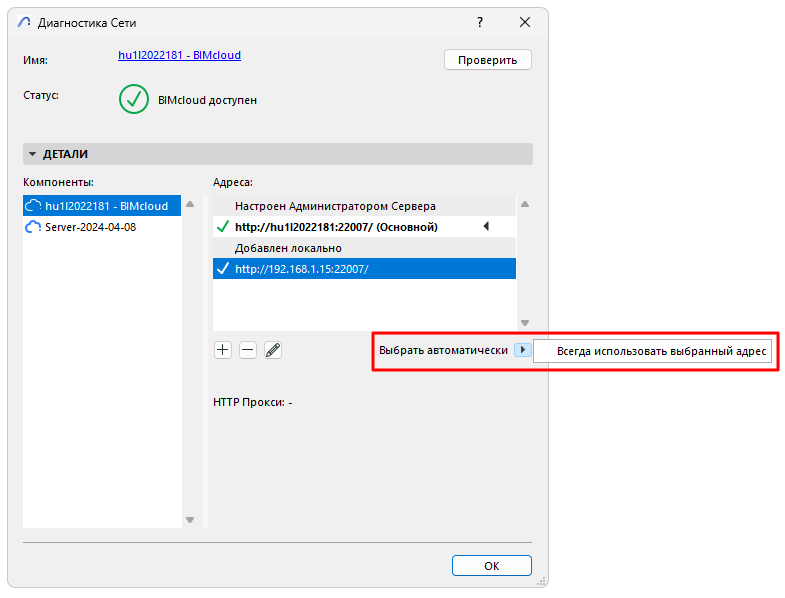

Можно осуществлять замену адресов, автоматически выбираемых Archicad, и использовать специально задаваемый адрес. Для этого откройте инструмент Диагностики Сети из Archicad, чтобы изменить автоматически выбранный адрес.

Прим.:

Диалоговое окно Диагностики Сети доступно из всех частей интерфейса Archicad, где вы выбираете сервер и подключаетесь к нему, а также в Панели Teamwork.



Помните, что выбор адреса вручную может перевести Archicad в автономный режим работы даже при наличии другого действующего альтернативного адреса.

Активный адрес: Текущий адрес, используемый Archicad для подключения к BIMcloud Manager.

Процесс Подключения

В Archicad выполняются перечисленные ниже действия при подключении к BIMcloud.

Добавление нового BIMcloud Server:

Если пользователь добавляет в список новый сервер, то Archicad запрашивает адрес, имя пользователя и пароль.

Archicad подключается к BIMcloud Manager, используя указанный адрес, а затем:

  • Загружает и сохраняет его основной адрес в качестве уникального идентификатора нового сервера

  • Загружает список альтернативных адресов и порядок подстановки

  • Автоматически выбирает наиболее подходящий адрес на основании порядка подстановки

При повторном подключении к серверу, находящемуся в автономном режиме:

Если выбранный сервер находится в автономном режиме, пользователь может запустить инструмент Диагностики Сети Archicad и ввести новый альтернативный адрес сервера.

Прим.:

Диалоговое окно Диагностики Сети доступно из всех частей интерфейса Archicad, где вы выбираете сервер и подключаетесь к нему, а также в Панели Teamwork.

Этот новый альтернативный адрес сохраняется в Archicad и используется при последующих подключениях к серверу.

При подключении к неизвестному серверу, на который ссылается связанный модуль или библиотека:

В ссылках Связанных Модулей и Библиотек сохраняется Основной адрес сервера, на котором они размещены. При проверке их статуса Archicad использует этот Основной Адрес для идентификации сервера.

  • Если подключение Archicad к данному серверу уже происходило (сервер присутствует в списке серверов), то происходит обычная установка автоматического соединения с использованием наиболее подходящего адреса.

  • При подключении к неизвестному серверу с действующим Основным Адресом автоматически выполняется загрузка параметров соединения и выбор наиболее подходящего адреса.

  • При попытке подключения к неизвестному серверу с недействующим адресом пользователь получает уведомление о необходимости указать альтернативный адрес сервера. После ввода правильного адреса Archicad автоматически выполняет загрузку дополнительных параметров подключения и выбирает наиболее подходящий адрес.

BIMcloud Manager автоматически проверяет введенные адреса и выдает результат проверки.

Вам может потребоваться ввести нерабочий адрес (если он может работать из другого места подключения.)

Изменения нельзя сохранить, если один из адресов предназначен для подключения к другому BIMcloud.

Чтобы добавить в список текущий IP-адрес или имя серверного компьютера, нажмите кнопку Текущие адреса и скопируйте нужный адрес.

Для настройки порядка подстановки адресов воспользуйтесь стрелками вверх/вниз. Значок корзины предназначен для удаления адреса. Для повторной проверки адреса воспользуйтесь значком обновления.

Наилучший способ настройки адресов сервера

Настройка нескольких альтернативных адресов BIMcloud гарантирует:

  • Что пользователям Archicad не придется беспокоиться о способе подключения Archicad к BIMcloud, поскольку все заранее настроено IT-специалистом

  • Постоянное использование оптимального соединения

Прямое подключение к компонентам является наиболее эффективным способом организации взаимодействия. Любая дополнительная маршрутизация и перенаправление данных только увеличивают время их передачи:

  • Прокси-серверы http: данные всегда передаются через общий сервер и перенаправляются к соответствующим компонентам

  • безопасность https обеспечивает постоянное кодирование и декодирование данных

  • Резервное подключение: данные передаются через BIMcloud Manager

Для наилучшей настройки адресов и порядка подстановки следует сначала указать наиболее эффективный способ соединения, а затем добавить менее эффективные варианты:

  1. Прямое подключение по IP-адресу: http://192.168.1.101:1228

  2. Прямое подключение с использованием имени компьютера: http://server-computer:1228

  3. Подключение с использованием полного адреса: http://bimcloud.company.com:1228

  4. Подключение с использованием безопасного соединения: https://bimcloud.company.com:1228

Archicad автоматически выбирает адрес из приведенного выше списка в соответствии с текущим расположением клиента:

  • При нахождении в офисе будет использоваться первый или второй способ подключения, так как компьютеры находятся в одной и той же Локальной Сети.

  • При нахождении в удаленном офисе будет использоваться первый, второй или третий способ подключения, в зависимости от организации соединения двух Локальных Сетей.

  • При удаленном подключении с использованием простого Интернет-соединения всегда выбирается четвертый вариант. Это наименее эффективный способ подключения, но он обеспечивает самый высокий уровень безопасности при передаче данных.

Решение Проблем

Встроенный в Archicad инструмент Диагностики Сети предназначен для обнаружения и устранения ошибок подключения.

Диалог Диагностики Сети можно открыть из любого диалогового окна Archicad, предназначенного для выбора и подключения к серверу, а также из Панели Teamwork и со страницы Сеть и Обновления Параметров Окружающей Среды (если совместно с BIMcloud вы установили Delta Cache Server).

См. раздел Диагностика Сети в Справке Archicad.
