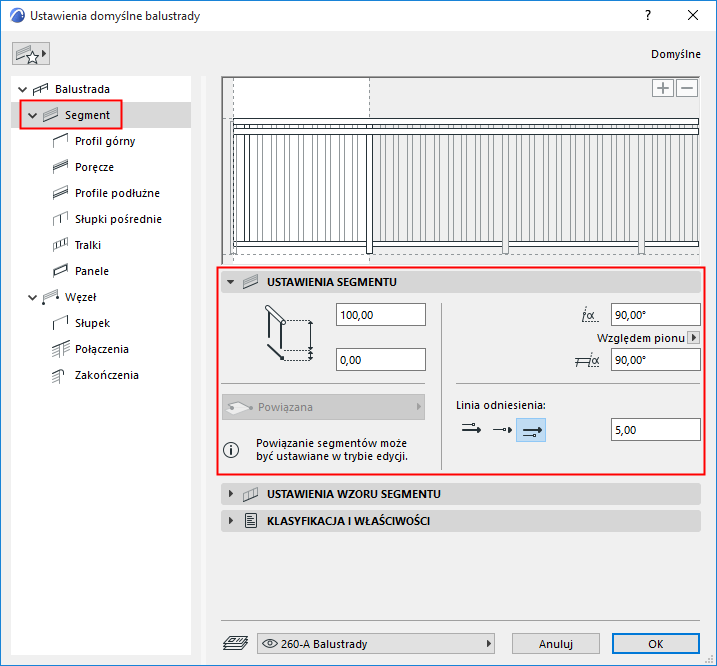

Ustawienia segmentu (Strony ustawień narzędzia Balustrada)
Uwaga dla użytkowników MEP Designer: Poręcze i ustawienia balustrad są widoczne, ale nie można ich tworzyć ani edytować.
Wysokość segmentu i odsunięcie pionowe
Wprowadź wysokość segmentu.
Położenie innych komponentów balustrady może zależeć od wysokości segmentu:
•Wysokość profilu górnego równa się wysokości segmentu (ta zasada nie obowiązuje dla poręczy ani profili podłużnych).
•Górne części słupków balustrady, słupków pośrednich, tralek i paneli można zdefiniować jako odsunięcie od góry segmentu.
Można również dodać do wysokości segmentu odsunięcie pionowe (dodatnie lub ujemne).
Segment balustrady jest powiązany domyślnie, ale każdy segment można zmienić na niezależny.
Nachylenie lub pochylenie segmentu balustrady

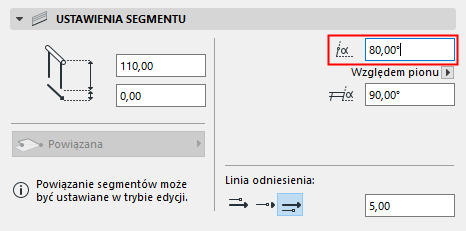

Nachyl segment, wprowadzając kąt nachylenia, mierzony prostopadle do płaszczyzny segmentu.

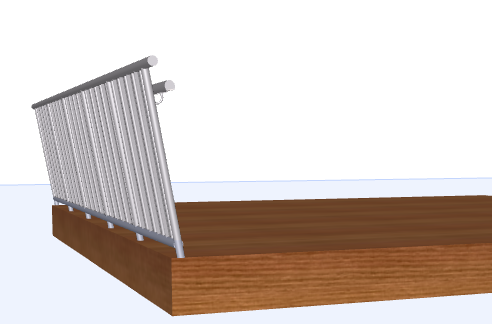

Nachylony segment balustrady

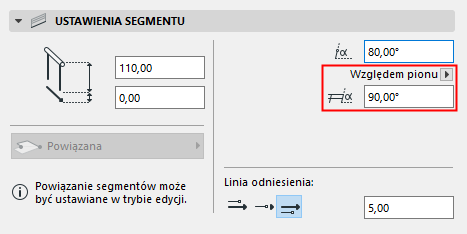

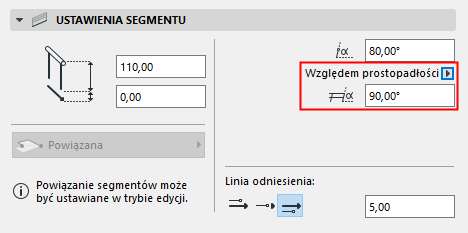

Można również pochylić segment. Określ kąt pochylenia: względem pionu lub prostopadle do linii odniesienia balustrady.

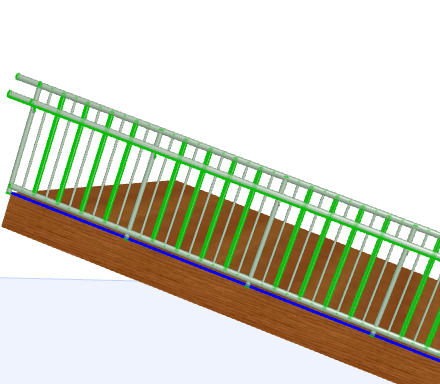

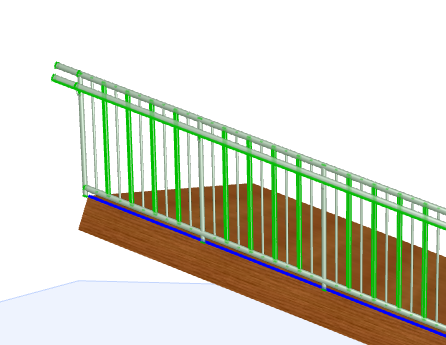

Pochylenie balustrady (do płaszczyzny pionowej lub prostopadłej)
Można również graficznie nachylić lub pochylić segment, modyfikując kąt profilu górnego w trybie edycji.
Zobacz Nachylenie lub pochylenie balustrady w trybie edycji.
Odsunięcie segmentu balustrady od linii odniesienia
W razie potrzeby, odsuń segment od dowolnej strony linii odniesienia balustrady. Wprowadź wartość odsunięcia w polu linii odniesienia w Ustawieniach odcinka.

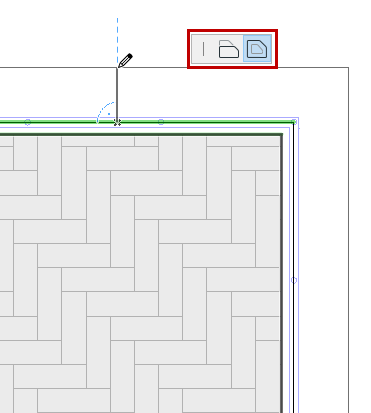

W trybie edycji możesz graficznie odsunąć dowolną liczbę odcinków Balustrady (Linia odniesienia pozostanie na swoim miejscu, np. wraz z powiązanym elementem)
