Desenhar Área de Seleção

Selecione os elementos desenhando um polígono em torno deles.

  1. Ative a ferramenta Seta.
  2. Clique fora do elemento.
  3. Desenhe um retângulo de seleção que inclua, pelo menos, um nó do elemento.
    Nota: Este é o método padrão. Veja outros métodos e formas abaixo.

Métodos de Polígono de Seleção

Para acessar estas opções na Caixa de Informações, faça um dos seguintes procedimentos:

  • Ative a ferramenta Seta.
  • Com qualquer outra ferramenta ativa: pressione Shift.


Método Elementos Parciais (padrão)

Qualquer elemento com pelo menos um nó dentro do polígono é selecionado.

Método Elementos Inteiro

Qualquer elemento com todos os nós dentro do polígono é selecionado.

Método Dependente da Direção

A lógica de seleção depende da direção na qual você desenha o polígono.

  • Desenhe da direita para a esquerda: somente os elementos totalmente dentro do polígono são selecionados.

  • Desenhe da esquerda para a direita: os elementos parciais são selecionados.

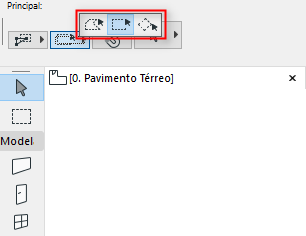

Formas de Polígono de Seleção

Para acessar estas opções na Caixa de Informações, faça um dos seguintes procedimentos:

  • Ative a ferramenta Seta.
  • Com qualquer outra ferramenta ativa: pressione Shift.

As opções de forma de área de seleção são Poligonal, Retangular e Retangular Rotacionado.
