Objetos compatíveis com MEP

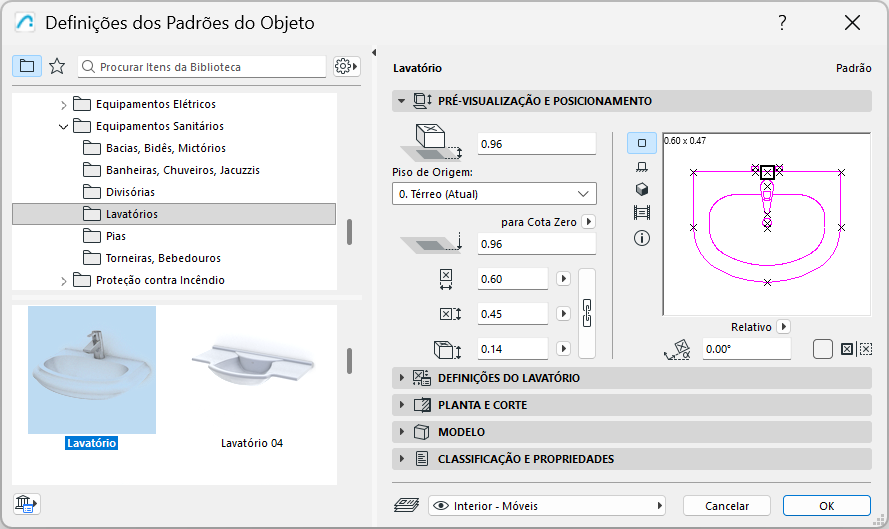

Muitos objetos conhecidos, como esta Bacia, também incluem definições de conexão compatíveis com MEP, para que você possa conectá-los a um traçado MEP.



Exibir Portas de Conexão MEP em Objetos

  1. Vá para Documentação > Visualização do Modelo > Opções de Visualização do Modelo
  2. Abrir Definições Diversas para Itens da Biblioteca
  3. Habilite a Opção de Visualização do Modelo para Objetos Conexões MEP

    MEPConnectYes.png      MEPConnectNo.png

    Opção de Visualização de Modelo: Mostra ou Esconde as Conexões MEP nos Itens da Biblioteca

Converter Objetos em Equipamentos

Para editar essas conexões graficamente, você deve primeiro convertê-las em elementos do tipo Equipamento.

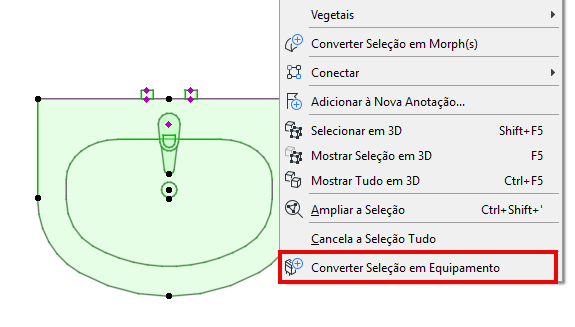

Para um objeto MEP selecionado: Mude seu tipo para Equipamento (ou volte para Objeto) usando os comandos do menu de contexto.



Tópicos relacionados

Editar Portas de Conexão MEP

Colocar Terminal, Acessório ou Equipamento
