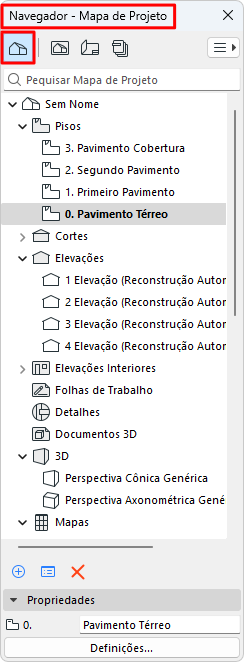

Estrutura em árvore dos pontos de vista do projeto, organizada em pastas. Os ícones dos Pontos de Vista (no Navegador e na barra de abas) são pretos.
Use o campo de busca para localizar itens pelo nome.
O que é um Ponto de Vista?
Um Ponto de Vista representa uma janela de uma parte específica do seu projeto.
Os Pontos de Vista são listados no Mapa do Projeto do Navegador, organizados em pastas (uma pasta nomeada para cada tipo de ponto de vista).
Para pontos de vista do tipo corte, você também pode organizá-los livremente em qualquer número de subpastas personalizadas.
Nota: Uma vez salvas as definições de um ponto de vista, uma vista é criada (e adicionada ao Mapa de Vista) e pode então ser colocada em um Leiaute.
Pastas do Mapa de Projeto
Pisos
Todos os Pisos definidos para o projeto.
Nota: No Mapa de Projeto, a ID de Piso não é editável. Uma ID de Piso é idêntica ao seu Número de Piso, o qual pode ser definido em Definições de Piso.
Cortes, Elevações, Elevações Interiores, Folha de Trabalho, Detalhes e Documentos 3D
Pastas contendo os pontos de vista correspondentes.

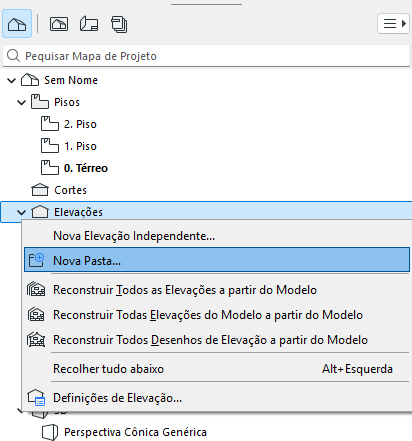

Para estes pontos de vista, você pode criar qualquer quantidade de pastas e subpastas personalizadas: clique com o botão direito do mouse em um item e use os comandos do menu de contexto para criar uma nova pasta.
Arrastar e soltar (pastas do tipo corte e pontos de vista)
Arraste e solte seus pontos de vista livremente entre diferentes pastas, em qualquer nível
Selecione vários pontos de vista e/ou pastas e arraste-os todos de uma só vez para uma nova posição
A operação de arrastar e soltar é permitida apenas dentro da mesma seção da Árvore do Mapa de Projeto. Por exemplo, você não pode inserir elevações em cortes.
Após a operação de arrastar e soltar, itens com nomes iguais são renomeados automaticamente com a adição de um número sequencial
As famílias de Elevação Interior não podem ser separadas: os elementos pai e filho sempre se movem juntos
Nota: Você pode clonar qualquer pasta do Mapa de Projeto para criar um conjunto correspondente de vistas vinculadas no Mapa de Vistas. Se você mover pontos de vista do tipo corte para pastas diferentes no Mapa de Projeto, as pastas clonadas no Mapa de Vistas serão atualizadas automaticamente.
3D
Contém projeções em 3D e quaisquer caminhos de câmera.
Duas projeções padrões são fornecidas: Perspectiva Cônica Genérica e Perspectiva Axonométrica Genérica.
Quando você coloca câmaras no projeto, os respetivos nomes aparecem na pasta 3D, agrupadas no termo Percurso.
Contém os mapas interativos (Elementos, Componentes, Superfícies) criados como parte da documentação do projeto. Use os Mapas como base para encomendar elementos de construção aos fabricantes e para verificar a consistência dos elementos com base em um conjunto de critérios.
