Definição da Vara Mágica

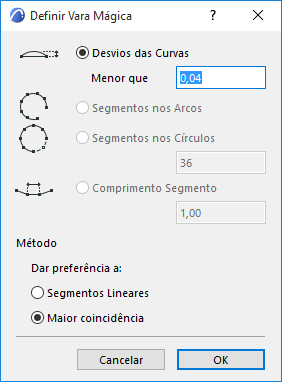

Use o comando Modelagem > Definição da Vara Mágica para abrir esta caixa de diálogo.
Na criação de Paredes curvas, e elementos poligonais, baseados em Arcos, Circunferências e Splines, a aproximação é baseada no estado da caixa de diálogo Definir Vara Mágica.
Com as duas opções da direita, você pode definir um dos dois métodos preferenciais.
- Maior Coincidência: os segmentos curvos (quando aplicável) seguirão, da melhor forma possível, a forma natural das Circunferências, Arcos e Splines.
- Segmentos Retos: só serão utilizados segmentos lineares.
Os quatro botões da esquerda permitem selecionar a forma de aproximação das curvas com segmentos lineares.
- Desvios das Curvas: indique um valor para definir o desvio máximo do polígono, em relação ao elemento curvo original.
- Segmentos nos Arcos: defina o número de segmentos ao longo de um Arco.
- Segmentos nos Círculos: defina o número de segmentos ao longo de um Círculo. Neste caso, os arcos serão transformados em um número de segmentos, correspondente à parte da circunferência que representam.
- Comprimento do Segmento: indique um valor para definir o comprimento do segmento, para as transformações que resultam em segmentos de comprimento uniforme.
