Opções de Visualização do Modelo: Nível de Detalhe dos Símbolos de Escada e Guarda-Corpo
Este painel está em Documentação > Visualização de Modelo > Opções de Visualização do Modelo. Use estas definições para configurar a visualização dos símbolos de Escadas e Guarda-Corpos nas Plantas e nos Tetos Refletidos.
Por padrão, é exibida a configuração denominada "Definições Simples". Se precisar personalizar essas Definições Simples, use a página Definições Avançadas para obter opções mais detalhadas.
Definições Simples para o Nível de Detalhe de Escadas/Guarda-Corpos

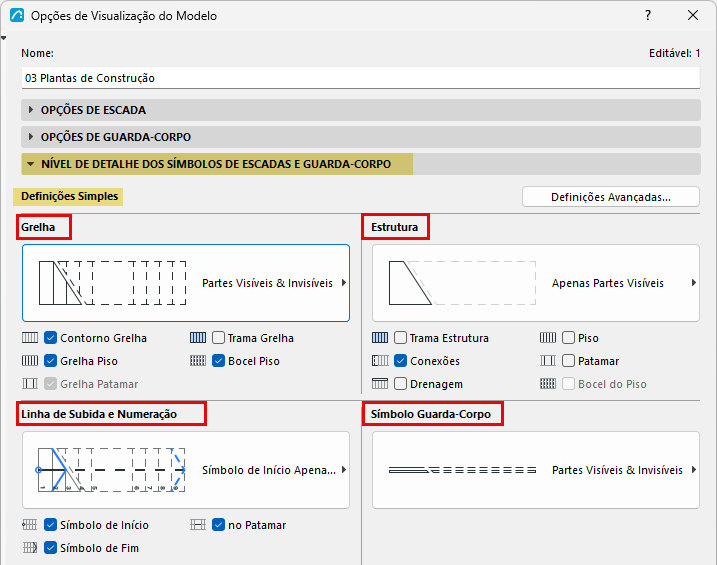

O modo Definições Simples mostra os quatro grupos principais de símbolos de Escadas e Guarda-Corpos: Grelha, Estrutura, Linha de Subida e Guarda-Corpo.
Use esta página para definir suas configurações de visualização preferidas.

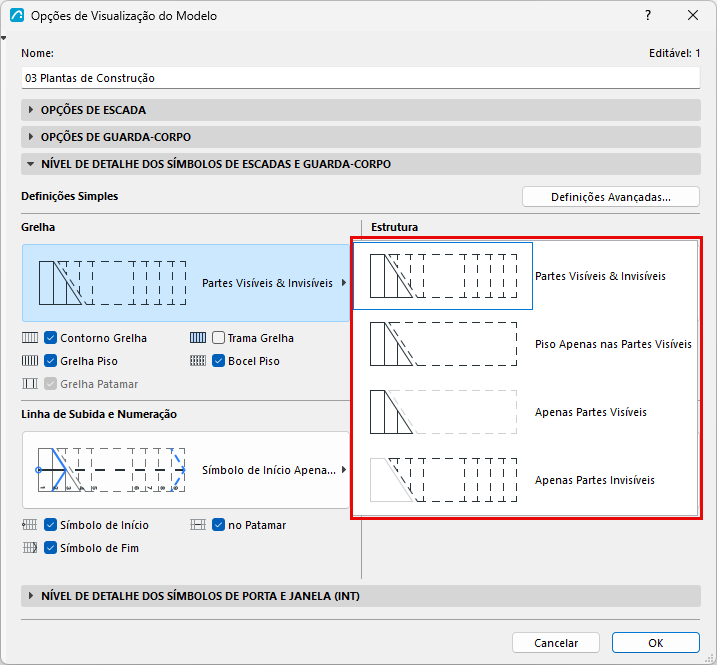

Em cada grupo, marque as caixas dos itens a serem visualizados. Em seguida, use o pop-up para definir o nível de Detalhe necessário.
Partes Visíveis e Partes Invisíveis
As "Partes Visíveis" de uma Escada representam a aparência principal da Escada e são exibidas usando o tipo de linha "Visível" estabelecido nas Definições da Escada (geralmente uma linha sólida).
As "Partes Invisíveis" de uma Escada representam a aparência secundária da Escada e são exibidas usando o tipo de linha "Invisível" escolhida nas Definições da Escada (representada geralmente por uma linha tracejada).
Consulte Definir Atributos para Cada Um dos Símbolos de Componente da Escada.
As partes visíveis geralmente estão sob a Marca de Interrupção; As partes invisíveis geralmente estão acima da Marca de Interrupção.
Definições Avançadas para o Nível de Detalhe de Escadas/Guarda-Corpos

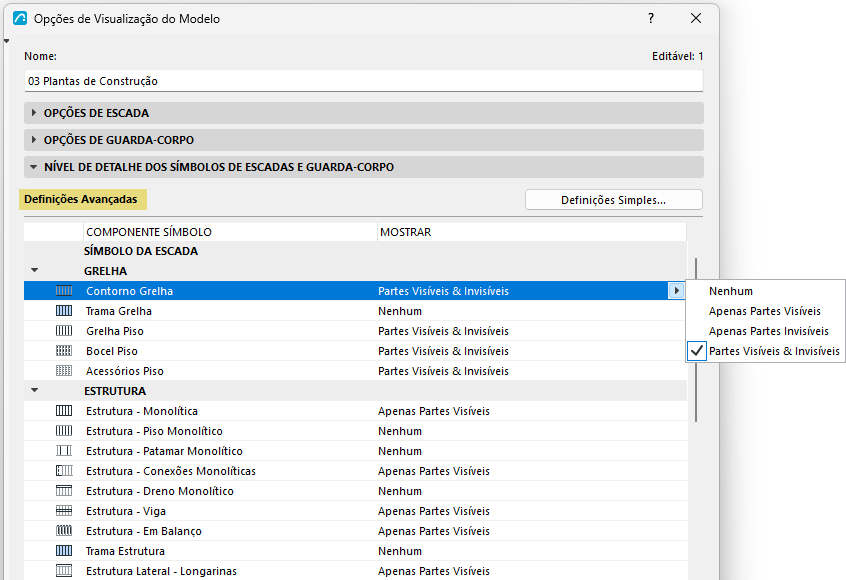

Use este modo para personalização detalhada da visualização dos símbolos de Escadas/Guarda-Corpos. Para abrir, clique no botão "Definições Avançadas" no modo Definições Simples do painel Nível de Detalhe dos Símbolos de Escadas e Guarda-Corpos.
No modo Definições Avançadas, todos os componentes do símbolo são mostrados em formato de lista, organizados em grupos lógicos. Use a janela de pop-up para definir as preferências de visualização.

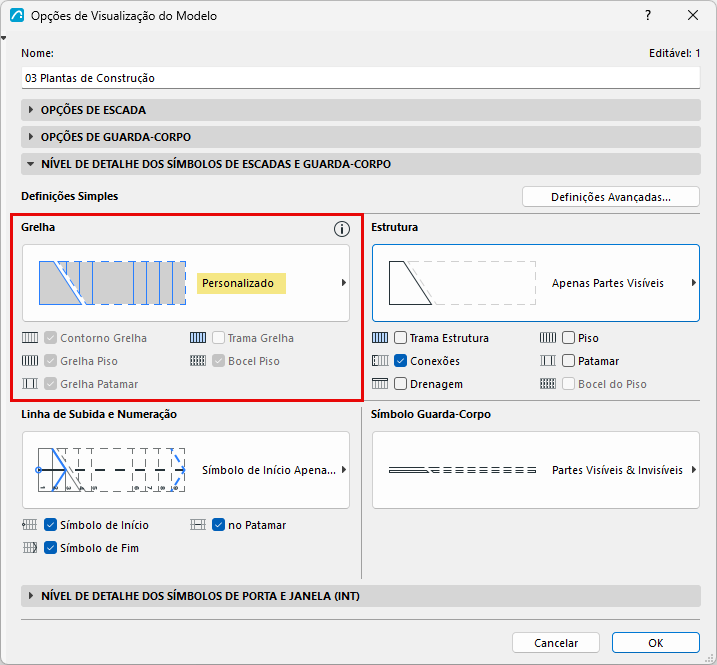

Se você fizer alterações nas Definições Avançadas (por exemplo, esconder a Grelha), isso substituirá as Definições Simples, nas quais os controles correspondentes aparecerão como "personalizados".
