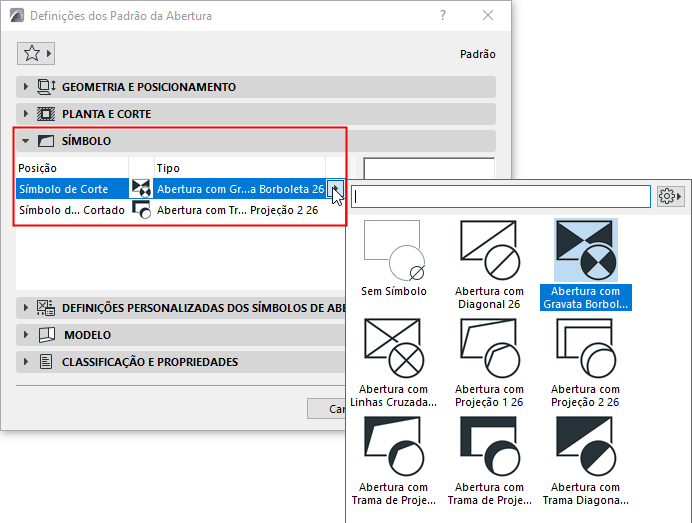

Uma Abertura pode ter dois Símbolos em Planta: um para aberturas Cortadas e outro para Não Cortadas. Escolha um padrão para cada um, usando o painel Símbolo das Definições da Abertura.

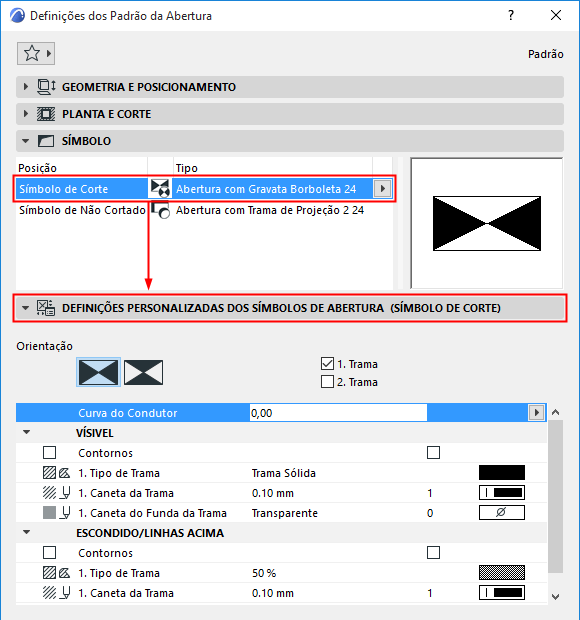

Ajuste suas preferências e preferências de geometria para qualquer símbolo usando o painel Símbolo das Definições Personalizadas:

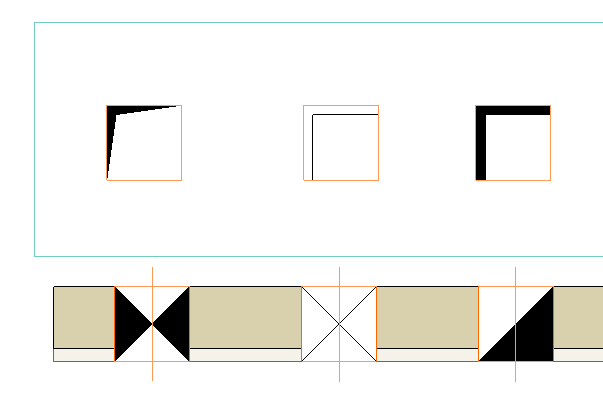

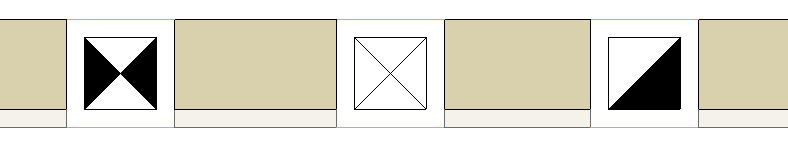

Figura 1. Símbolo de Corte, com afastamento e contorno Figura 2. Símbolo Não Cortado, com afastamento e contorno
Visualização de Aberturas nos Elementos Cortados

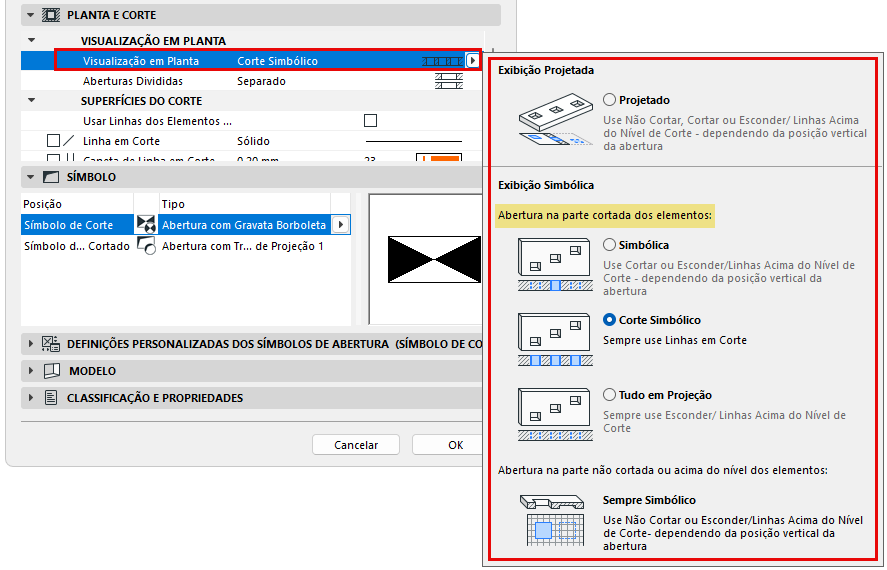

Nas Definições da Abertura: Use os controles de Exibição da Planta para exibir aberturas em partes cortadas dos elementos.
Nota: Aberturas mostradas como Não Cortadas/Linhas Acima são sempre mostradas como Simbólicas.
Vista e Corte: Use linhas em Vista, Cortadas, Escondidas ou linhas em Projeção, com base na posição vertical da abertura. Essa é a melhor opção para aberturas em Coberturas.
Simbólica: Usa as linhas Cortadas, Escondidas/Linhas Acima do Nível de Corte, com base na posição vertical da Abertura.
Corte Simbólico: Sempre usa atributos de Corte (independentemente da posição vertical da Abertura)
Tudo em Projeção: Sempre usa Escondida/atributos de Linhas Acima (independentemente da posição vertical da Abertura).

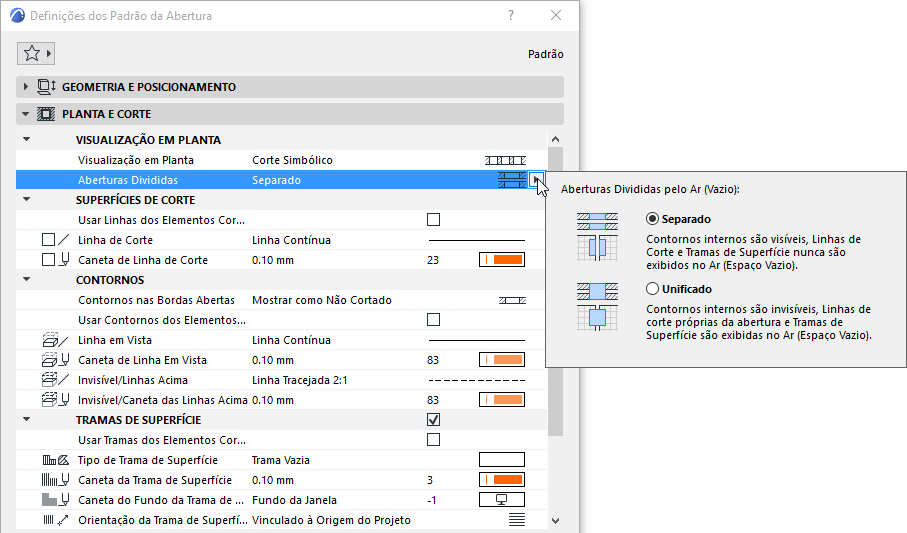

Aberturas Divididas: Separadas ou Unificadas
Para uma abertura que corta vários elementos, ou um elemento composto, separados por ar:
Separada:
Contornos internos (dentro do ar-vazio) são visíveis.
Linhas de Corte e trama de superfície não são mostradas.
Unificada:
Contornos internos (dentro do ar-vazio) não são visíveis.

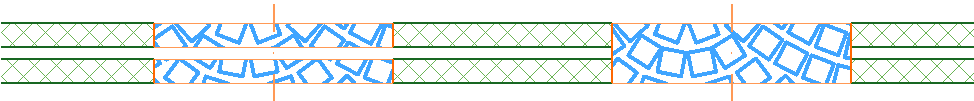

Linhas de Corte e trama de superfície são visualizados.Figura 3. Aberturas Divididas por Ar (Vazio): Separadas vs. Unificadas
Superfícies de corte

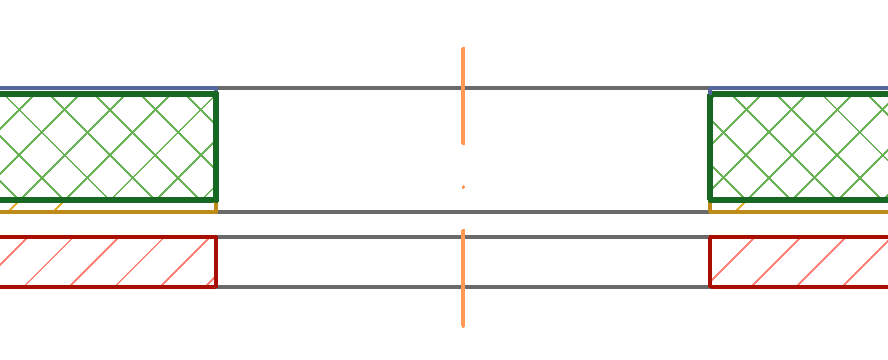

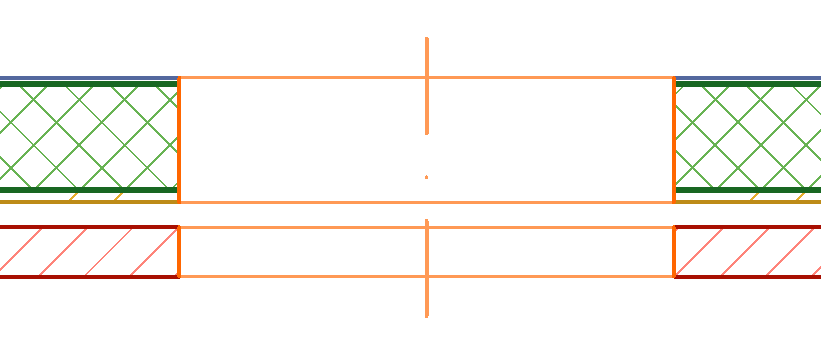

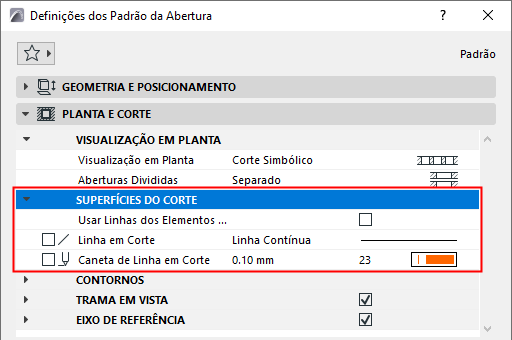

Para as superfícies dos elementos cortados pela abertura: marque a caixa para Usar Linhas dos Elementos Cortados. Caso contrário, as linhas de corte da Abertura (definidas nesta caixa de diálogo) serão usadas.
Figura 4. Usar Linhas dos Elementos Cortados Figura 5. Usar as Próprias Linhas de Corte da Abertura
Contorno da Abertura em Planta
Contornos nas Bordas Abertas
As “Bordas Abertas” são contornos de abertura que não interceptam nenhum outro elemento e não coincidem com a borda de outro elemento.

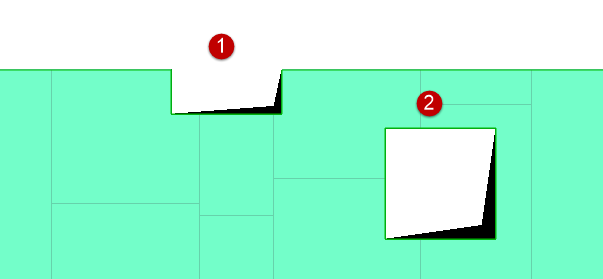

Figura 6. Aberturas com Bordas Abertas (1) e Limitadas (2)

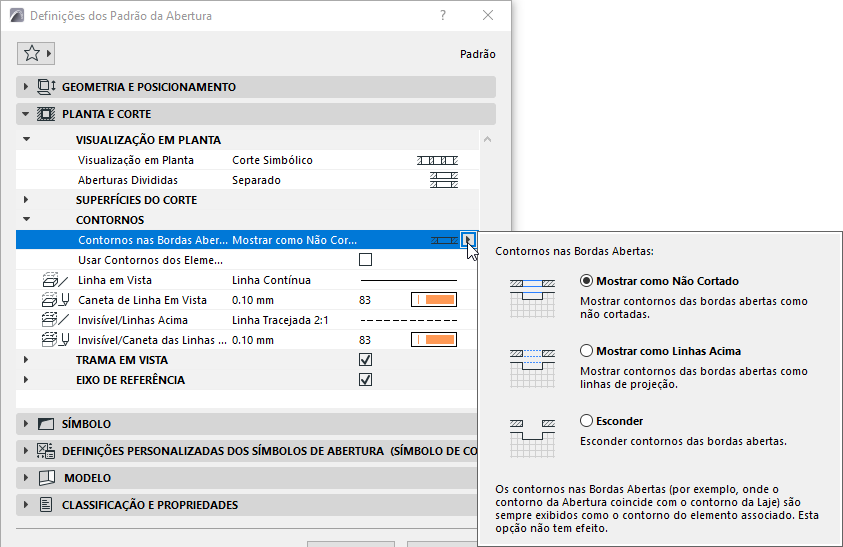

Exibir essas arestas abertas como Não Cortado, Linhas Acima ou Esconder:

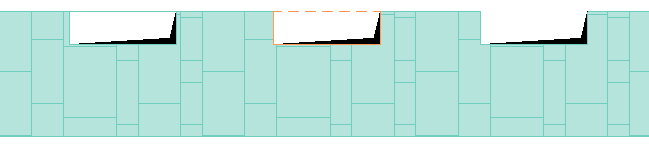

Figura 7. Bordas abertas como Não cortadas - Mostrar como Linhas Acima - Esconder Figura 8. Bordas abertas como Não cortadas - Mostrar como Linhas Acima - Esconder
Nota: Esta definição não tem efeito nas Aberturas que coincidem com, p.ex., uma borda da Laje. Essas bordas são as “bordas dos Limites,” e sua exibição (Linhas Acima ou Não Cortadas) depende da exibição do contorno da Laje.
Contornos das Aberturas

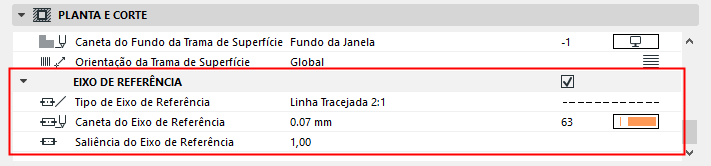

Defina atributos para contornos Não Cortados e com Linhas Acima. Você pode Usar Contornos dos Elementos Cortados. Caso contrário, os atributos Não Cortado/Linhas Acima, próprios da Abertura (definidos nesta caixa de diálogo), serão usados.
