Pilar ou Segmento Trapezoidal

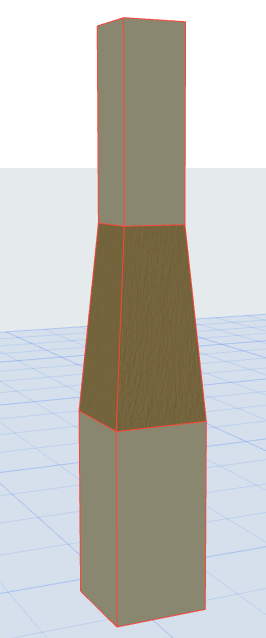

Você pode criar um Pilar trapezoidal, ou criar qualquer segmento de Pilar trapezoidal.

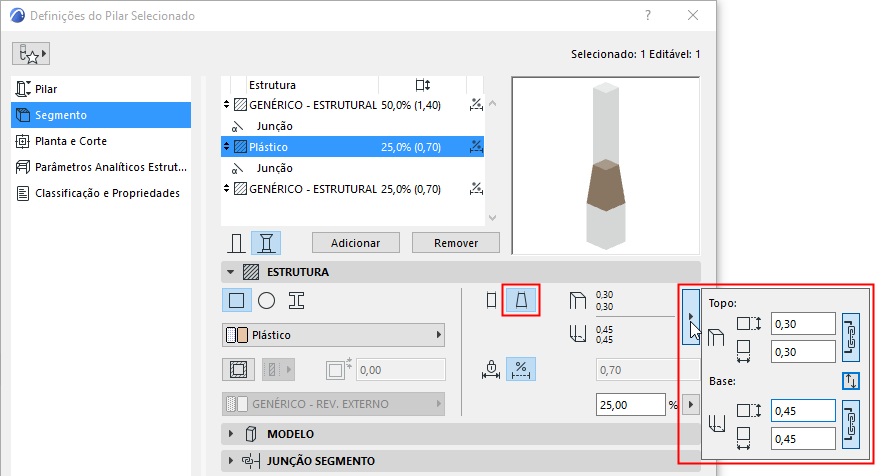

Use a página Segmento nas Definições do Pilar. (Para um Pilar de multissegmento, selecione o segmento para ser trapezoidal.)

  1. No painel Estrutura, escolha geometria Trapezoidal.
  2. Use o pop-up para definir as dimensões da seção transversal do Pilar trapezoidal (segmento) no topo e na base.
    • Use o ícone da corrente para tornar as dimensões da altura/largura iguais
    • Use o botão de seta para inverter a direção do trapézio
