Modo de Edição para Pilares com Multissegmentos

Para um Pilar com multissegmentos, use o modo de Edição para editar cada segmento separadamente. O Modo de Edição é ideal para afinar geometria de segmentos de modo gráfico.

Entrar no Modo de Edição

Selecione um Pilar de multissegmentos em qualquer vista do modelo e então faça um dos seguintes procedimentos:

  • Clique no botão Editar que aparece.
  • Use Modelagem > Entrar no Modo de Edição de Pilar.

Usando o Modo de Edição

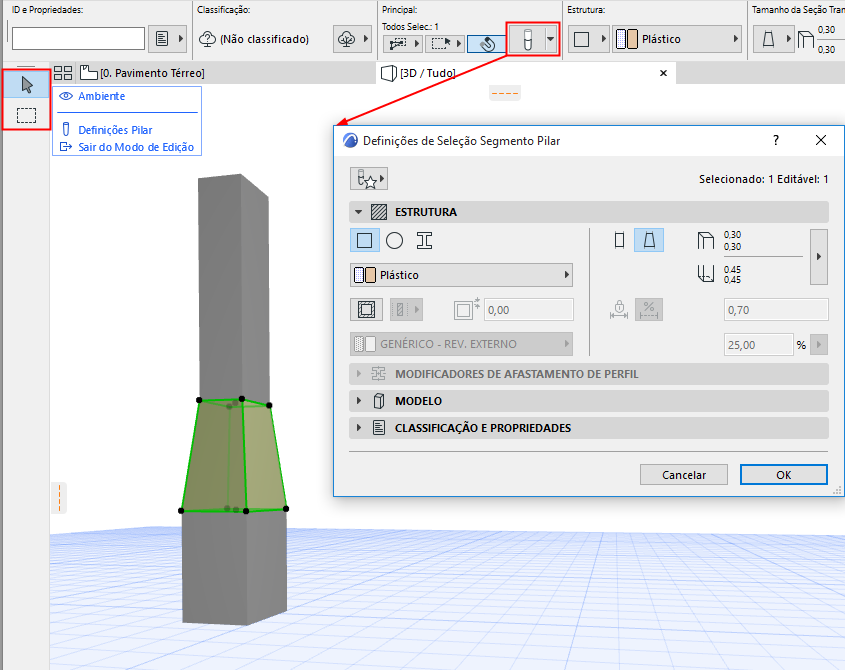

No modo de Edição, a caixa de ferramentas regular é substituída apenas por ferramentas de seleção e uma paleta de exibição.

  • Use o botão alternar Ambiente na paleta de exibição para mostrar/esconder o restante do modelo de construção (isto é, todos os demais elementos de construção, além do Pilar selecionado). No modo de Edição, você não pode editar o resto do modelo.
  • Na paleta de exibição, a caixa de diálogo completa Definições de Coluna está disponível.
  • A partir da Caixa de Informações, você pode abrir um diálogo de Definições de um segmento específico limitado.
    Nota: A cor do botão Editar e da caixa de ferramentas do modo Editar podem ser personalizadas em Opções > Ambiente de trabalho > Orientador e Entrada de Coordenadas.

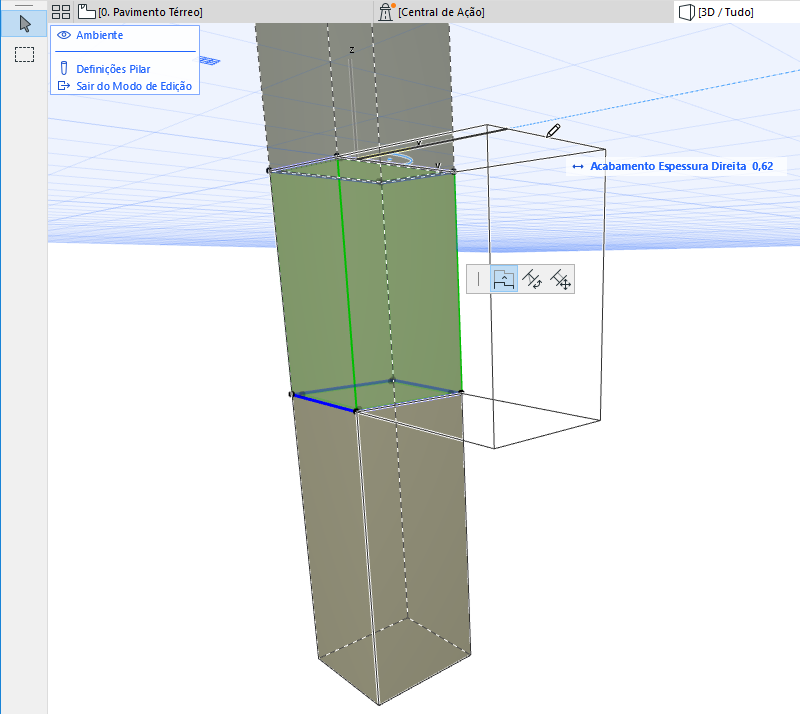

Por exemplo, edite os Modificadores de Perfil de um segmento de Pilar em Perfil:



Sair do Modo de Edição

Faça um dos seguintes procedimentos:

  • Clique em ESC
  • Clique em Sair do Modo de Edição da paleta de visualização.
  • Use Modelagem > Sair do Modo de Edição de Pilar.

Clique em Definições de Pilar na paleta de exibição para acessar a caixa de diálogo de definições do segmento selecionado.

Consulte Definir Estrutura de Pilar/Segmento.
