Visualização do Pilar em Planta e Corte

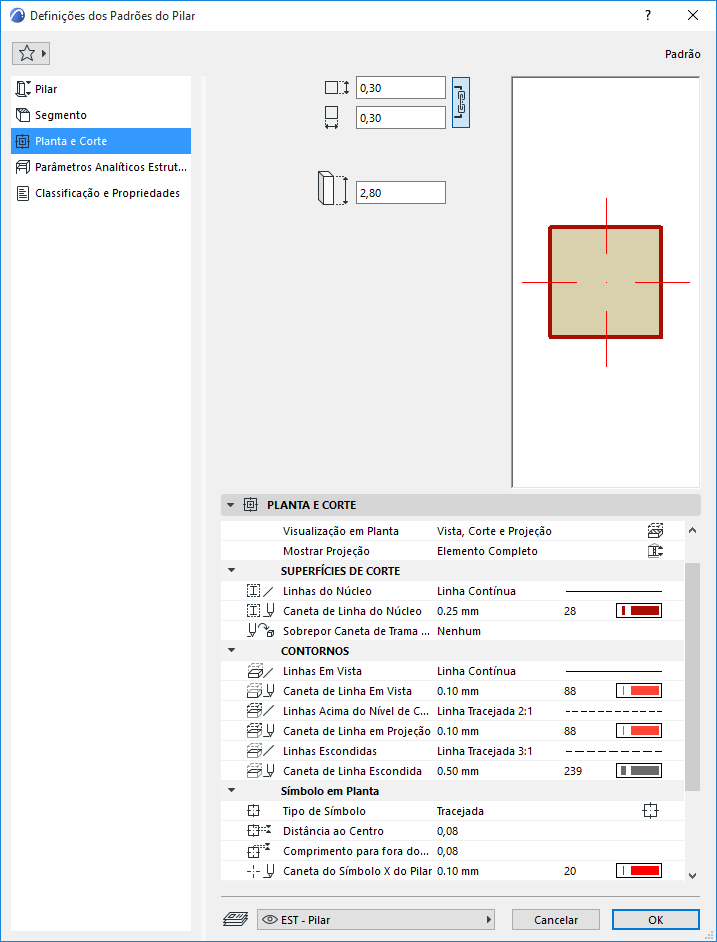

Use a página Planta e Corte nas Definições do Pilar.

Consulte Visualização do Elemento em Planta e Corte.

Linhas Escondidas

Definir atributos da Linha Escondida. As Linhas Escondidas são usadas para Pilares sob Lajes se esta opção estiver ativada em Opções Visualização do Modelo.

Consulte Painel Opções para Elementos Construtivos.

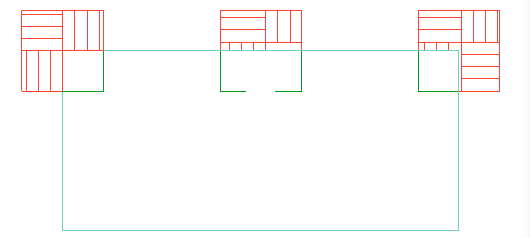

Figura 1. Para Pilar por Baixo da Laje: Use a Linha Escondida

Símbolo em Planta

Tipo de Símbolo: Simples, Em uma Diagonal, X ou Tracejada

O Tracejado tem duas definições adicionais: Distância ao Centro e Comprimento para fora dos limites do Pilar

Apesar de ser um símbolo gráfico, e não uma parte do modelo, o símbolo será redimensionado (juntamente com o Pilar), se alterar a escala do desenho.

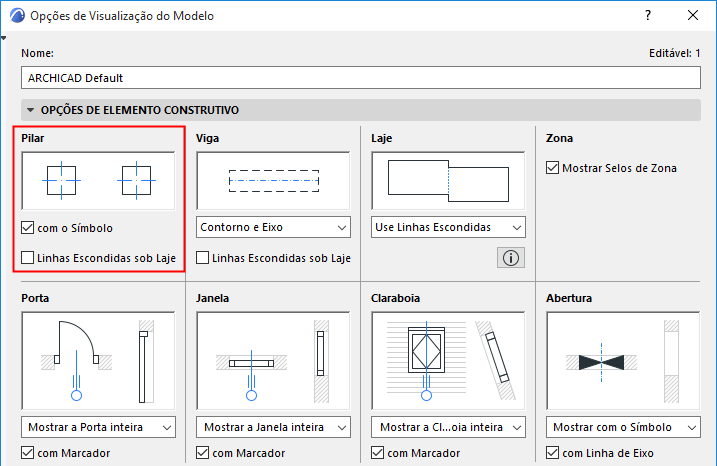

Definir a exibição (ativar ou desativar) dos símbolos do pilar em planta por exibição em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

Tramas de Superfície

Consulte Atribuir uma Trama em Vista.

Figura 2. Pilares com Tramas de Superfície

Figura 3. Pilar Inclinado com Trama em Vista (Orientação: Distorção 3D)
