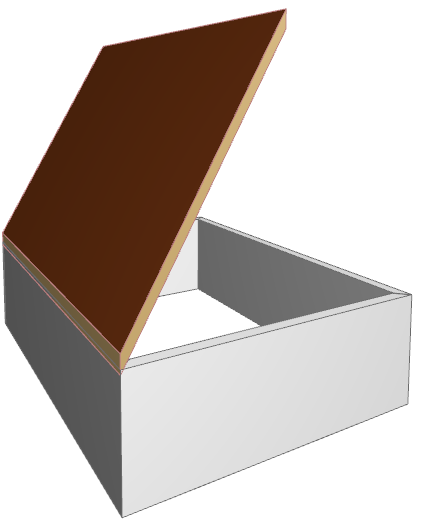

Criar uma Cobertura de Plano-Único na Planta
Nota: Além de modelar uma nova Cobertura, conforme descrito abaixo, você também pode selecionar uma Cobertura Multi-plano e dividi-la em várias Coberturas de Planos-únicos, usando: Edição > Dar Nova Forma > Dividir em Coberturas de Plano-único ou Modelagem > Extras Cobertura > Dividir em Coberturas de Plano-único.
- Selecione a Ferramenta Cobertura.
- Nas Definições de Cobertura ou na Caixa de Informações, ajuste os principais parâmetros de cobertura (p.ex. inclinação, superfícies).
- Selecione o método de construção Plano-simples da Caixa de Informações ou das Definições da Cobertura.
- Selecione um dos três métodos de geometria na Caixa de Informações (Polígono, Retângulo, Rotacionado)

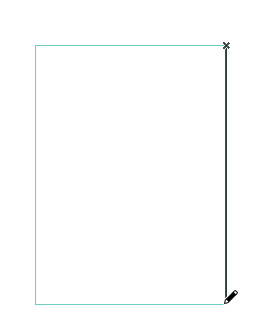

- Na Planta, clique duas vezes para definir a linha pivô da cobertura.
Na maioria dos casos, a linha de base da Cobertura deve coincidir com a Linha de Referência de uma Parede ou a aresta de uma Laje.

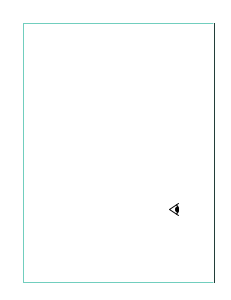

- Aparece o cursor Olho. Utilize este cursor para clicar no lado da linha de base para onde a cobertura deve subir (ou, no caso de inclinação negativa, descer).

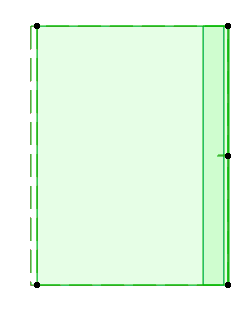

- Defina o contorno da Cobertura, clicando em cada um dos novos vértices. Ou use a Vara Mágica: clique em um elemento existente para servir de padrão para o contorno da cobertura.
Consulte também Vara Mágica.
