Acrescentar Isolamento a Paredes: Fluxo de Trabalho de Renovação

Se pretender acrescentar uma camada de isolamento a uma parede existente, basta acrescentar uma camada de isolamento à parede composta. No entanto, não pode atribuir o estado de “Novo” a um componente único de uma parede - apenas à parede em si.

Para distinguir (para fins de Filtro de Renovação) o novo isolamento adicionado à parede original, recomenda-se o seguinte fluxo de trabalho:

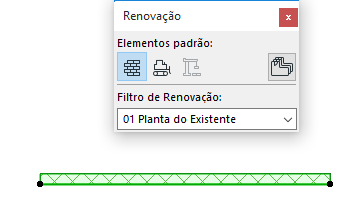

Vista de Planta Existente

1. Na Paleta Renovação, atribua à parede original (Parede 1) um estado de “Existente”.

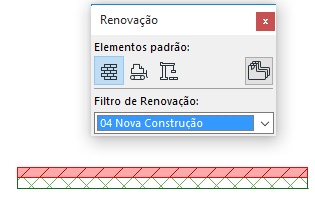

   Vista de Nova Construção

   Nesta vista, você deseja mostrar os componentes existentes e novos da parede.

2. Ao longo da Parede 1, coloque outra parede (Parede 2) para representar o isolamento. Defina a Parede 2 como “Nova”.





   Desta forma, apenas a parte nova da Parede - a parte do isolamento - é apresentada como “Nova” nesta vista.

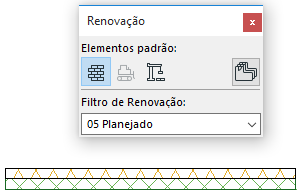

   Vista de Estado Planejado

3. Aqui, tanto a Parede 1 como a Parede 2 são apresentadas com os seus próprios atributos originais.





   Nota: As aberturas da Porta e Janela devem ser adicionadas à cada vegetal de parede separado que é modelada neste fluxo de trabalho.
