Formatos dos Arquivos do Publicador

Se você escolheu Salvar na caixa de diálogo Propriedades do Conjunto de Publicador:

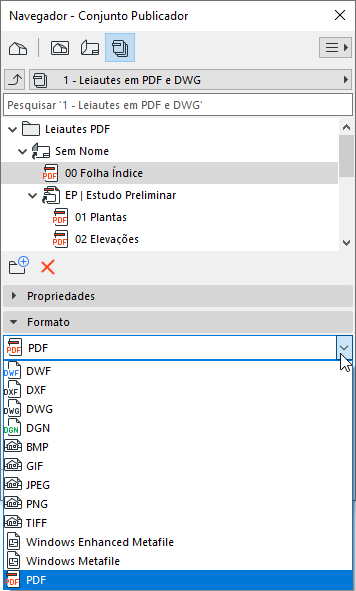

Use a  a Página de aba Formato para escolher um formato de imagem para salvar o item, seja individualmente ou por pastas.

  • Os formatos disponíveis dependem da vista que você está publicando (por exemplo, modelo 3D, lista 2D, etc.)
  • Dependendo do formato: escolha um tradutor e/ou clique em Opções para definições adicionais


Formato PDF

Duas páginas de opções estão acessíveis: Opções de Documentos e Opções de Páginas.

Ver Criar o Formato PDF Utilizando o Editor.

Formato PMK

O formato PMK é um formato de desenho nativo que ocupa relativamente menos espaço no disco rígido do que muitos outros formatos. Salvar vistas no formato PMK pode ser um bom fluxo de trabalho se o seu projeto estiver dividido por entre múltiplos arquivos (p. ex. pln Modelo e pln Documentação).

Ver Fluxo de Trabalho de Leiautes: Projetos Maiores.

Formato DWG ou DXF

Escolha um Tradutor DXF-DWG para controlar o conteúdo da saída do publicador.

Ver Configurar Tradução DXF-DWG.

Formato DXF: Agrupar em um arquivo DXF

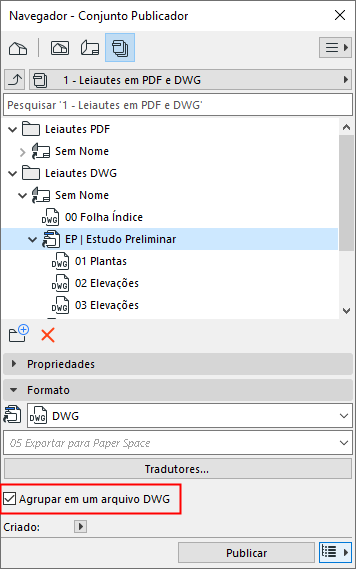

Se todos os itens de uma pasta forem Leiautes, e se toda a pasta tiver sido definida no formato DWG, aparece uma caixa de verificação adicional: Agrupar em um arquivo DWG. Se utilizar esta opção:

  • O arquivo DWG resultante terá tantos Paper Spaces como o número de Leiautes que foi usado como itens do Conjunto Publicador. Assim, todo o conteúdo de um Livro de Leiautes pode ser gravado em um único arquivo DWG.


Formato DWF: Cortar imagem para ampliar

Se seu formato de publicação for DWF: você pode marcar Cortar imagem para fazer zoom para recortar a imagem para o zoom atual na Planta.

Ao exportar uma vista de projeto para uso pelo AutoCAD, você pode garantir que apenas uma parte selecionada da vista seja exportada: primeiro, publique a vista no formato DWF em uma pasta separada, usando a opção Cortar imagem para ampliar. Abra os DWFs no MEP Designer e grave-os, de novo, como arquivos DWG. Apenas a vista cortada será visível no arquivo DWG.

Módulo (.mod)

Disponível para vistas salvas da Planta.



Clique em Opções para definir quais pisos e elementos devem fazer parte do módulo. (Consulte Módulo Opções Salvar.)

Formato IFC

Para qualquer um dos formatos IFC, use o pop-up para escolher um Tradutor IFC para Exportar para o controle da saída do publicador.

Ver Tradutores IFC: Visão Geral.

Clique no botão Tradutores para obter informações sobre o conteúdo do Tradutor.
