Cotas Lineares

As Cotas Lineares apresentam o comprimento dos elementos, tanto retos como curvos.

1. Ative a ferramenta de Cota Linear.

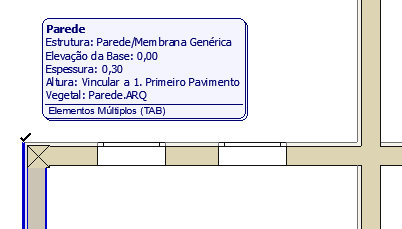

2. Mova o cursor para o elemento que você deseja cotar. Por meio de feedback destacados é possível que você saiba qual elemento será cotado.

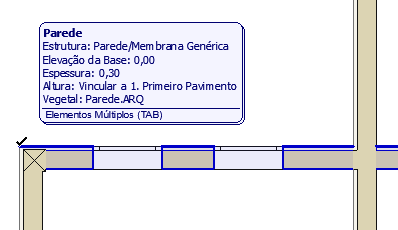

   Se o cursor está pairando sobre os Múltiplos Elementos, a Etiqueta de Informações solicita que você clique em Tab para alternar o destaque através dos elementos.

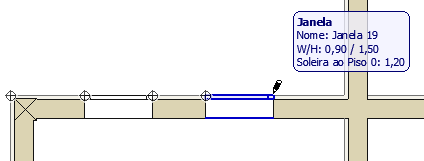

3. Clique ao longo do elemento que você deseja cotar para colocar pontos de referência temporários onde os segmentos de cotas devem começar e terminar. Conforme você avança, o elemento ao qual pertence ao ponto de referência que você está selecionando é realçado.
4. Se for necessário, suprima qualquer ponto de referência clicando nele novamente.





5. Faça duplo clique depois de colocar o último ponto de referência.

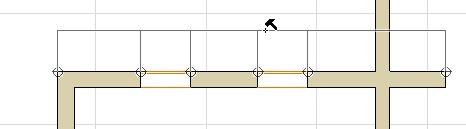

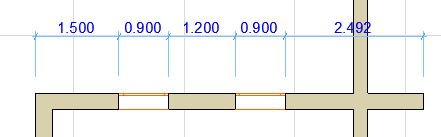

6. Clique com o cursor Martelo preto, onde quiser que a corrente de cotas apareça.
