Cotas de Elevação

As Cotas Verticais (um método de construção da ferramenta Cotas Lineares) apresentam valores altimétricos nas vistas em Corte/Elevação e Documento 3D.


Nota: Na Planta ou na janela de Folha de Trabalho/Detalhe, use as Cotas de Nível. Consulte Cotas de Nível .

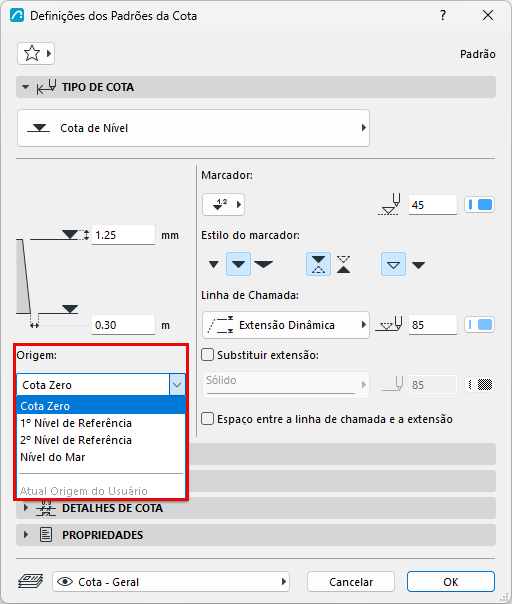

As Cota de Elevação são calculadas com base na Origem da Cota, que pode selecionar conforme necessário nas Definições de Cota de Elevação.


  • Origem Projeto
  • Nível do Mar (definido em Opções > Preferências do Projeto> Níveis de Referência)
  • Um Nível de Referência (definido em Opções > Preferências do Projeto > Níveis de Referência)
  • Atual Origem do Usuário: esta opção só está disponível para Cadeias de Cota selecionadas, e indica que a Origem do Usuário foi alterada, desde que as cotas tenham sido colocadas, e que estas não foram atualizadas.

Colocar Cotas de Elevação em Sequencia

  1. Ative a Ferramenta Cota, com o Método de Construção de Cotas de Elevação.

  2. Na janela de Corte/Elevação/EI ou Documento 3D: clique na série de pontos onde você precisa das Cotas de Elevação.

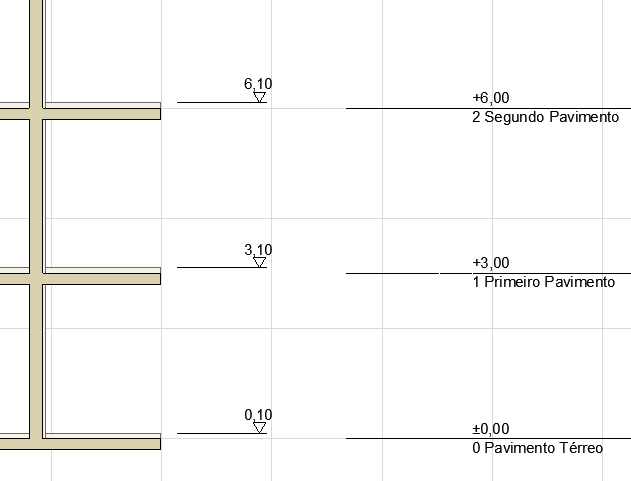

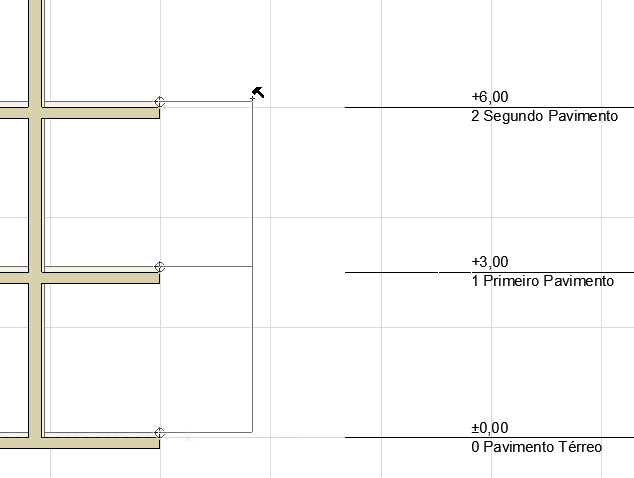

  3. Dê um duplo clique (ou clique em OK na caixa de controle) e use o cursor do martelo para colocar a sequencia.

    ElevDimHam.PNG     ElevDimPlaced.PNG

Nas janelas de Corte/Elevação/EI, você pode cotar todas as Linhas do Nível do Piso em um único passo.

Consulte Painel Níveis de Pisos.

Selecionar Cota de Elevação

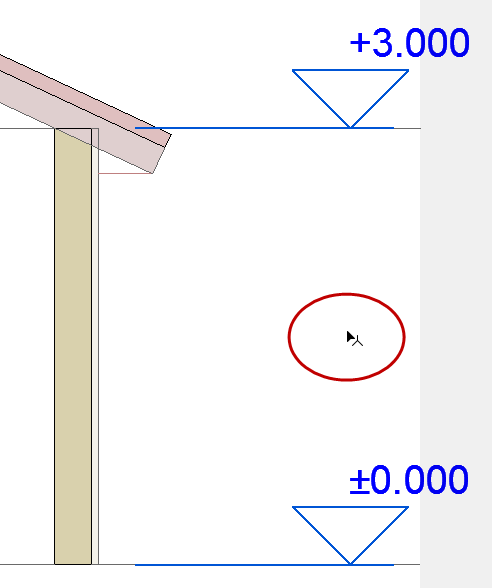

Clique-Shift no eixo invisível da corrente (onde o cursor muda para Mercedes com Seta).
