Painel Detalhes de Cota
O painel Detalhes de Cota contém opções para o dimensionamento de Janelas e Portas e Paredes compostas.
Exibir também a Altura das Aberturas
assinale esta opção se pretender que o marcador de cota apresente o valor da altura da abertura juntamente com a largura. Se assinalar esta opção, selecione um de três botões de opção à direita para definir como visualizar o valor Altura:
- Sempre com Sobredimensão: inclua a sobredimensão vertical da abertura, se existente, no valor da Altura.
- Sempre sem Sobredimensão: não inclua qualquer sobredimensão quando calcula o valor da Altura apresentada.
- Determinado pela Largura: se a Largura de cota incluir uma sobredimensão, apresente a Altura com a sua Sobredimensão. Se a Largura de cota não incluir uma sobredimensão, não inclua qualquer sobredimensão no valor da Altura apresentada.
Cota dos Componentes da Composição e Perfil dos Elementos
- Com o método Manual clique nos pontos finais de cada uma das partes antes de colocar a cota.
- Com o método Automático, os pontos de cota são colocados nas faces e/ou linhas de referência, dependendo das opções marcadas abaixo (pelo menos uma categoria deve ser marcada)
- Faces Externas
- Faces do Núcleo
- Linhas de Referência
O método automático funciona em Paredes nas Plantas, e em Paredes e Lajes no Corte.
Ver também Cotar Parede ou Espessura da Laje.
Comentários:
- Na planta, o núcleo (s) de um perfil serão acotados ao longo de sua seção.
- Em secção, o núcleo (s) de um perfil será acotado ao longo da sua caixa delimitadora.
- Se você editar a estrutura composta ou de perfis, de modo que já não haja um núcleo, a cota só de núcleo mudará automaticamente para dimensionar a espessura total da Parede / Laje.

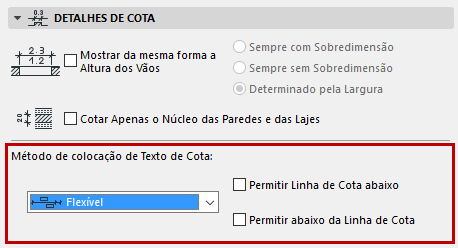

Método de colocação de Texto de Cota
Use essas opções para controlar como o Texto das Cotas deve ser ajustado se estas se tornarem muito cheias.

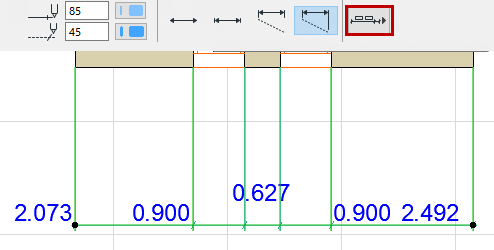

Os Textos de Cota são colocados horizontalmente e no meio do segmento medido.
- Se não houver espaço suficiente, os Textos de Cotas são deslocados para os lados, de modo que sejam legíveis. Textos adjacentes de Cota também são deslocados para os lados.
- Se não houver espaço para se mover para os lados, eles são ajustados verticalmente para cima, por linhas.

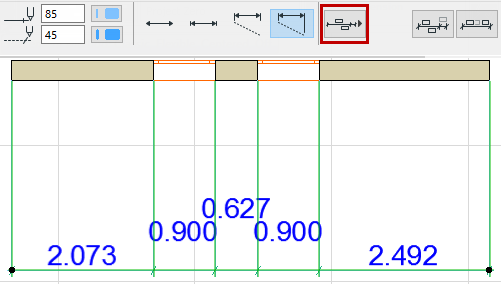

- Flexível (padrão): Esse método é mais sofisticado do que o clássico: este faz ajustes automáticos mesmo que um texto de cota tiver sido movido manualmente, ou se consistir em várias linhas.
- Os Textos de Cota são colocados horizontalmente e no meio do segmento medido.
- Se o espaço é muito estreito, os Textos de Cota se deslocarão para os lados. (Textos adjacentes permanecer parados.)
- Se não houver espaço suficiente para um deslocamento para os lados, os textos podem ser ajustados verticalmente.
Duas opções de marca de verificação adicionais estão disponíveis com este método:

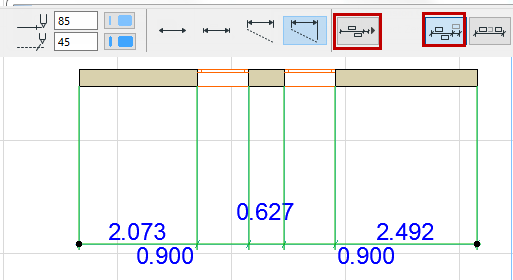

- Permitir abaixo da Linha de Cota: Como parte do ajuste, os textos podem ser exibidos abaixo da linha de cota, bem como acima.

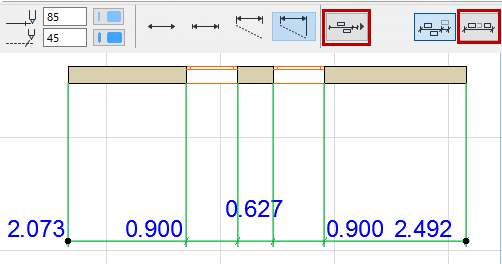

- Permitir Descolar para Texto Adjacente: Quando um texto de cota é deslocado para os lados, as suas cotas de textos adjacentes podem também deslocar para os lados (para o meio do espaço remanescente), conforme necessário.

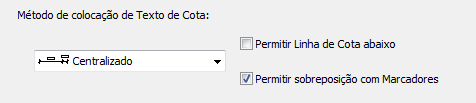

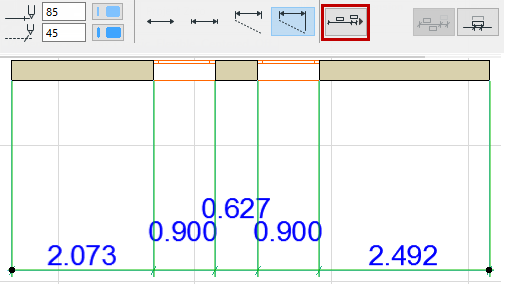

- Centralizado:
- Todos textos de cotas são colocados bem no meio do segmento medido. Nada é ajustado para os lados.
- Se não houver espaço suficiente, estes são ajustados verticalmente.
- Permitir abaixo da Linha de Cota: Como parte do ajuste, os textos podem ser exibidos abaixo da linha de cota, bem como acima.
- Permitir sobreposição com Marcadores: Os textos podem sobrepor-se com os marcadores de cota. (Se estiver desligado, então os textos serão ajustados verticalmente para evitar a sobreposição com Marcadores.)

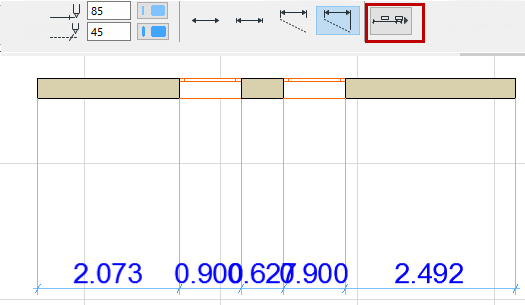

- Desligado: Nenhum ajuste automático ocorre para melhorar a legibilidade.
Todos os textos são simplesmente colocados em uma linha, diretamente acima da linha de cota sem levar em conta a legibilidade.
