Sobre Módulos Associados
A utilização de Módulos Associados permite inserir os conteúdos dos arquivos externos (fontes) no Projeto atualmente aberto.

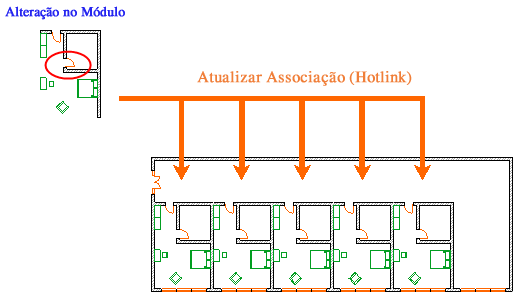

Os Módulos Associados podem ser utilizados, por exemplo, para gerenciar as estruturas repetitivas de edifícios como hotéis ou escritórios com um grande número de divisões idênticas: se estes forem colocados como um módulo associado, é possível modificá-los todos de uma vez, atualizando o arquivo de origem. Além disso, as mesmas estruturas podem ser utilizadas em múltiplos projetos.
Ao atualizar um Módulo Associado, você tem a opção de iniciar a janela do Comparador de Modelos, que ajuda a visualizar exatamente o que mudou como resultado da atualização.
Consulte Comparar Modelos do Archicad Antes e Depois de Atualizar Associação .
Quais arquivos você pode colocar como Módulos?
Tipos de arquivo de Projeto:
- Projeto Solo (.pln)
- um arquivo Módulo-tipo (.mod)
- um Projeto Teamwork de um BIMcloud (da mesma versão do seu projeto hospedeiro)
- Linhas 2D (*.2DL)
Outros tipos de arquivos que podem ser colocados como Módulos:
Características do Módulos Associado
- Os Módulos são armazenados no projeto hospedeiro. Mesmo que o arquivo de Origem não esteja atualmente disponível, o módulo ainda estará presente e visível. No entanto, o Módulo não poderá ser atualizado enquanto o arquivo de origem referido não estiver disponível.
- Os parâmetros de posicionamento (por exemplo, orientação, Vegetal Mestre, Opções de Projeto) de cada Associação podem ser diferentes, mesmo que compartilhem o mesmo Módulo de origem.
- A Associação colocada só poderá ser editada como uma entidade. Seus elementos não podem ser editados desde que permaneçam como parte de uma Associação.
- Os elementos pertencentes a uma Associação selecionada terão marcas quadradas nos seus pontos de seleção. Se estiverem selecionados vários Módulos, os seus pontos de seleção terão cores diferentes, para ajudar a distinguí-los.

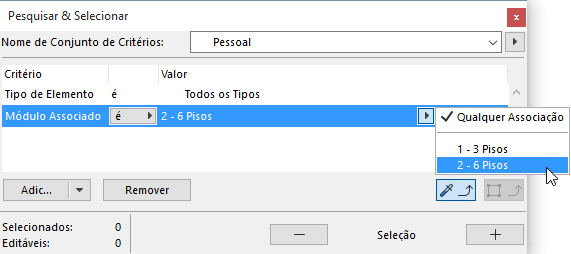

- Você pode utilizar o comando Pesquisar & Selecionar para localizar elementos do Módulo Associado.
Atributos do Módulos Associado
-
Para módulos baseados no MEP Designer, consulte Gerenciamento de atributos durante a colagem e associação
- Os atributos do Módulo IFC Associado serão gerenciados de acordo com o arquivo template do Tradutor para Importação usada para colocar a associação IFC. Consulte Associação Arquivo IFC.
Os atributos importados com associações não serão removidos se você apagar as associações.
Ver também Vegetal Mestre para mais informações sobre vegetais dos Módulo Associado.
Itens da Biblioteca Módulos Associados
- Itens da Biblioteca Vinculados: a colocação de um Módulo Associado não importa quaisquer Itens da Biblioteca Vinculada. Assegure-se de que os Itens da Biblioteca utilizados pela fonte também estão disponíveis para o hospedeiro, tomando uma das seguintes opções:
- Utilize as mesmas Bibliotecas tanto para a fonte como para o hospedeiro
- Acrescente as Bibliotecas da fonte às bibliotecas do arquivo hospedeiro

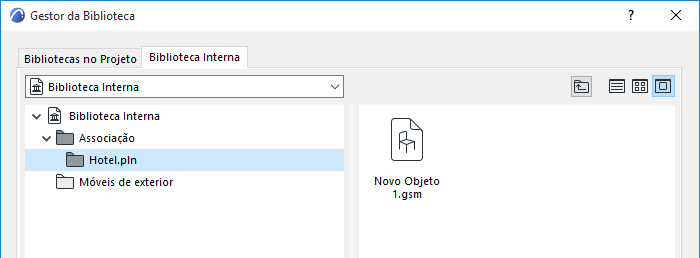

- Itens da Biblioteca Interna: Colocando um módulo Associado adiciona toda a Biblioteca Interna do arquivo de origem à biblioteca embebida do seu arquivo de destino. A Biblioteca Interna recentemente adicionada pode ser visualizada no seu Gestor da Biblioteca, dentro da pasta "Associação" criada automaticamente na sua Biblioteca Interna. Nesta pasta, cada arquivo de origem da associação é listado separadamente, juntamente com todos os seus objetos embebidos. Estes objetos serão atualizados no seu projeto hospedeiro, se forem atualizados no projeto de origem.
Importante: Não é aconselhável colocar nenhum destes objetos separadamente no seu projeto. Estes objetos serão apagados da Biblioteca Interna, se o módulo associado for apagado do projeto ou todas as ocorrências colocadas do módulo forem apagadas. (Você irá constatar as exclusões depois de reabrir o arquivo hospedeiro.)
Opções de Projeto nos Módulos Associados
Consulte Associações e Opções de Projeto.
