Exibição do elemento do Traçado: Planta e Corte, Visualização do Modelo

Mostrar nos Pisos

• Escolha em quais pisos o traçado MEP deverá ser exibido. A opção padrão para todos os elementos MEP é “Todos os Pisos Relevantes” (ou seja, todos os pisos em que o traçado MEP está fisicamente presente).

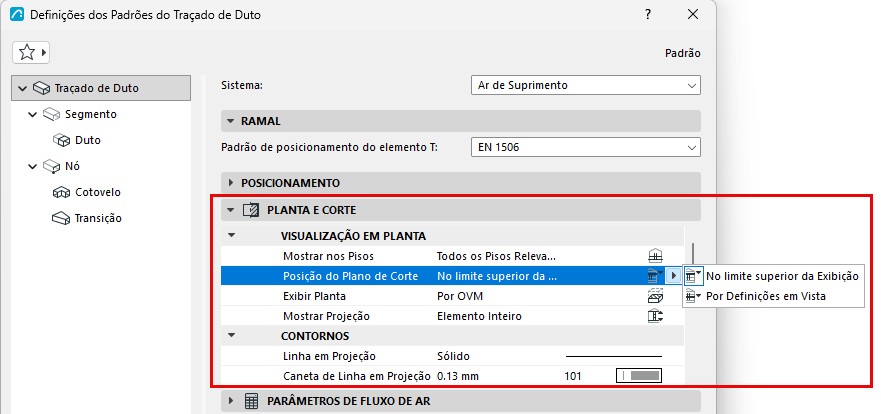

Posição do Plano de Corte

Escolha como exibir o Traçado MEP, com base nas definições do Plano de Corte da Planta.

Por exemplo, este Traçado mostrado pode ter diferentes exibições em Planta:

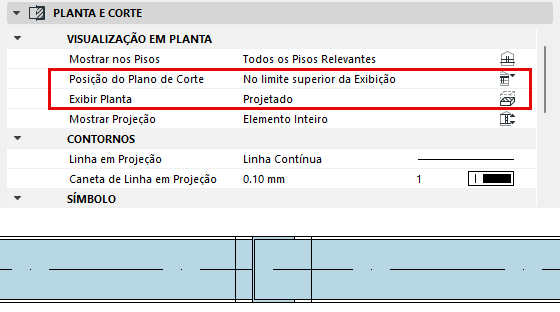

• Limite superior de exibição: Corta o traçado MEP no limite superior de exibição (conforme definido no Plano de Corte da Planta)

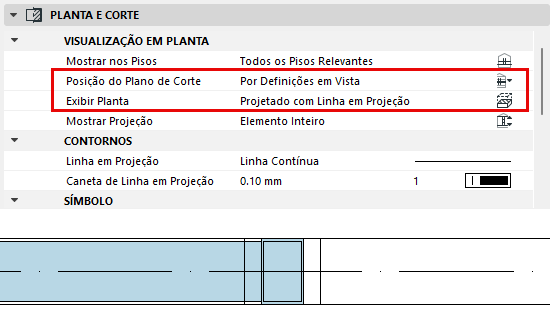

• Por Definições de Vista: Corta o traçado MEP na altura do Plano de Corte da Planta

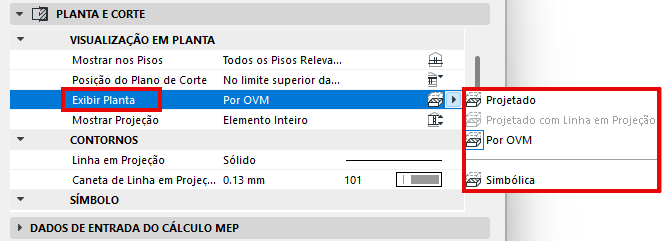

Exibição em Planta

• Por OVM: Aplica as definições de Opções de Visualização do Modelo do painel "Opções de MEP". (Consulte Opções de Visualização do Modelo para elementos MEP.)
• Projetado: do Plano de Corte da Planta para “Mostrar até” o plano + símbolo de corte
• Projetado com Linhas em Projeção: do Plano de Corte da Planta para o plano "Mostrar abaixo de" + símbolo de corte, e de "Mostrar até" para o Plano de Corte da Planta (disponível se a Posição do Plano de Corte estiver definida como "Por Definições em Vista")
• Simbólico: de "Mostrar Abaixo de" para "Mostrar Até", usando contornos com linhas projetadas e linhas de eixo
• Para opções de projeção: consulte Mostrar Projeção

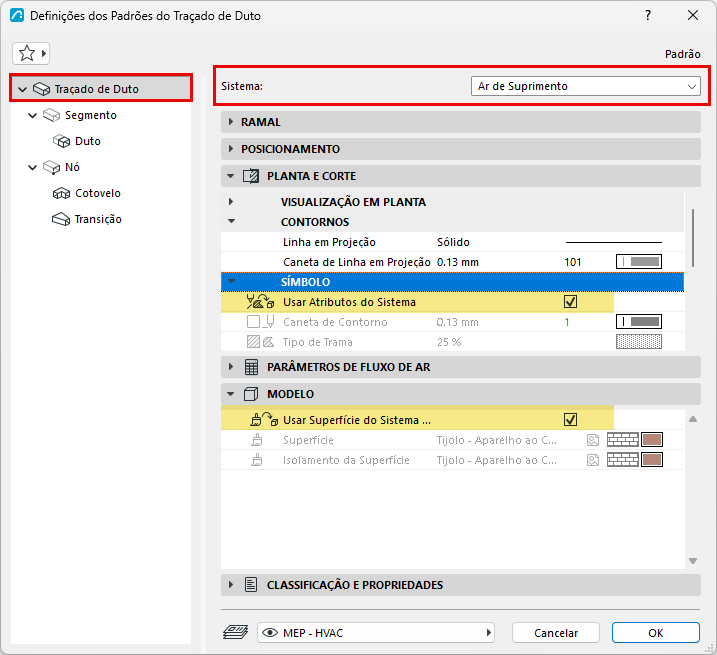

Símbolo: Tramas, Linhas e Superfícies

Por padrão, o Traçado usa os atributos do Sistema MEP selecionado na parte superior da caixa de diálogo: a caixa "Usar Atributos do Sistema" fica marcada por padrão. Os atributos do sistema são definidos em: Sistemas MEP .

• Para substituir os atributos do Sistema MEP deste Traçado: desmarque a opção "Usar Atributos/Superfícies do Sistema" para ativar os controles locais. Em seguida, defina os atributos preferenciais para este traçado.
