Sistemas MEP
Sistemas MEP são atributos do projeto. Crie e salve Sistemas MEP e, em seguida, aplique-os a elementos do modelo MEP para controlar sua exibição. Para cada Sistema MEP, configure as tramas, linhas e superfícies preferenciais de acordo com os seus padrões.
Caixa de diálogo Sistemas MEP
Abra a caixa de diálogo a partir de:
- Modelagem > Sistemas MEP
- Opções > Atributos do Elemento > Sistemas MEP
- Atalho de Sistemas MEP na barra de ferramentas Engenharia MEP
- Atalho dos Sistemas MEP no Navegador do Sistema
O lado esquerdo lista os atributos do Sistema MEP do seu projeto. Você pode criá-los, duplicá-los e renomeá-los. Para organizá-los por pastas, basta arrastar e soltar.
Para cada Sistema MEP selecionado, edite seus dados à direita.
Os comandos da caixa de diálogo Sistemas MEP são semelhantes aos de outros atributos. Ver: Usando os diálogos de atributos

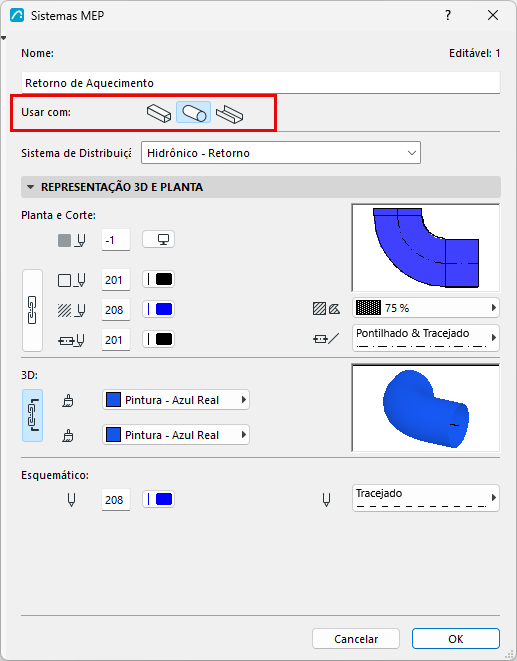

Usar com (tipo de traçado)
Cada Sistema MEP pode ser usado por um tipo de traçado: Duto, Tubo ou Cabo. Para cada Sistema MEP, clique em um destes ícones para escolher o tipo de traçado.
Atribuir Sistema de Distribuição
Escolha um Sistema de Distribuição na lista. Atribuir um Sistema de Distribuição classifica ainda mais o Sistema MEP (por exemplo, para indicar a direção do fluxo) e fornece uma definição clara para outros colaboradores do projeto.
Os Sistemas de Distribuição Disponíveis variam de acordo com o tipo de traçado selecionado (Duto, Tubo ou Cabo). O conjunto de Sistemas de Distribuição é fixo e não pode ser editado.
Editar a exibição em Planta, em 3D e Esquemática
No painel de Representação 3D e Planta: Use os controles para definir tramas, linhas e superfícies para o Sistema MEP atual.
Use o controle dedicado para definir uma cor e um tipo de linha distintos para a exibição Esquemática.
Consulte também: Opções de Visualização do Modelo para elementos MEP
Atribuir Sistema MEP a um traçado ou elemento MEP
- Para o traçado MEP: A cada traçado é atribuído um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado. Consulte Definições de Traçado - Ramificação, Posicionamento, Isolamento .
- Se necessário, você pode substituir os atributos do Sistema MEP definidos no nível do traçado. Para isso, consulte Exibição do Elemento do Traçado: Planta e Corte, Visualização do Modelo .

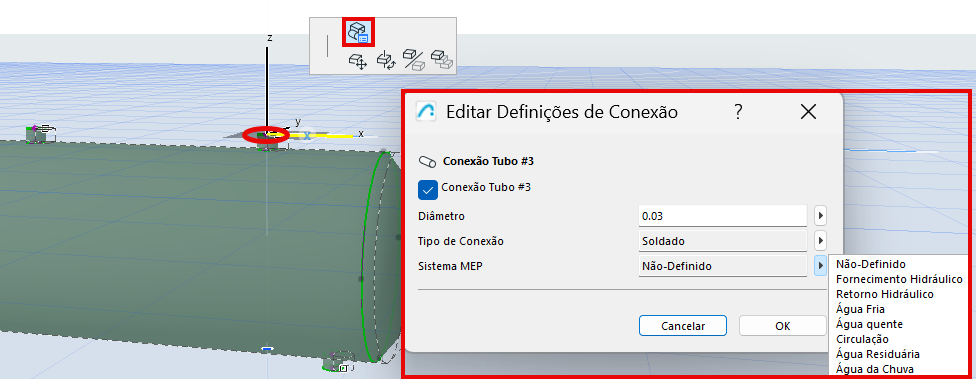

- Conecte um traçado a um objeto MEP avulso: o traçado "herda" automaticamente o Sistema MEP do ponto de conexão do objeto.
- Para Terminal, Acessório e Equipamento: Atribua o Sistema MEP nas definições do elemento, usando o painel Definições Personalizadas (aba Geral ou Conexões).
Apagar/substituir Sistema MEP
Consulte Apagar atributos
Se o Sistema MEP tiver algum elemento atribuído a ele, sua exclusão resultará em atributos em falta. Para evitar isso, você pode substituir o Sistema MEP apagado por outro, que será então atribuído aos elementos.
