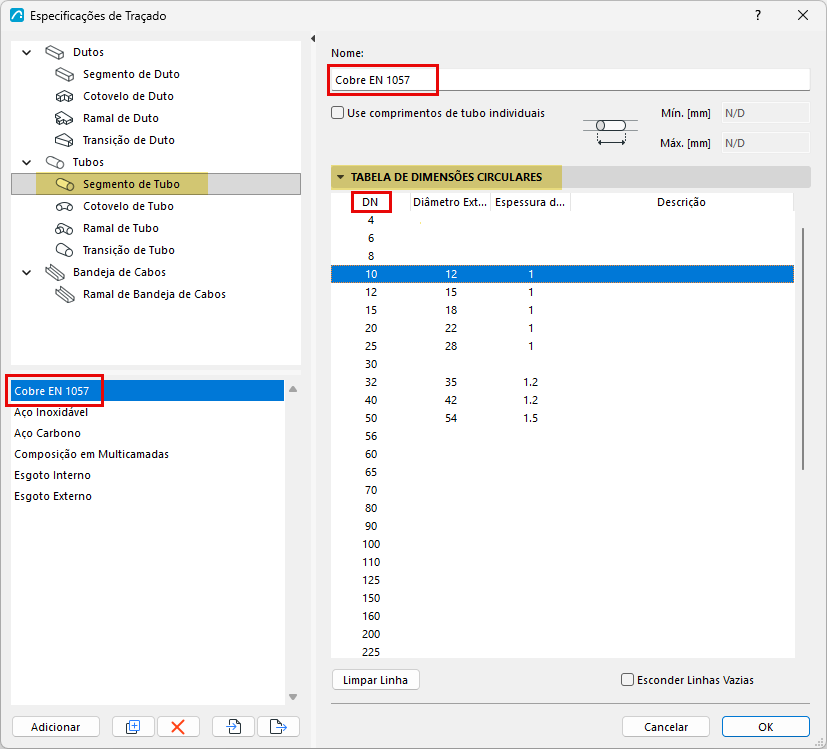

Definir Tabelas de Dimensões para segmento, cotovelo, ramal e transição

Nas Especificações de Traçado, selecione um tipo de elemento MEP. Aqui você pode criar ou editar suas tabelas de dimensões predefinidas.

  • Os itens listados (por exemplo, itens DN) vêm do Conjunto de Referências. (consulte Crie um conjuntos de referências para Dutos e Tubos)
  • Defina os valores de dimensão desejados para cada um, conforme necessário.
  • O tipo de elemento MEP pode ter múltiplas tabelas de dimensões predefinidas - clique em Adicionar ou Duplicar para criar tabelas adicionais.
  • Algumas linhas podem permanecer vazias se você não usar esse item. Marque "Esconder linhas vazias" para exibir apenas os itens usados.
  • Duplicar e edite qualquer tabela de dimensões para criar novas e editar seus valores.


Usar comprimentos individuais

Consulte Use comprimentos individuais para tubos e dutos

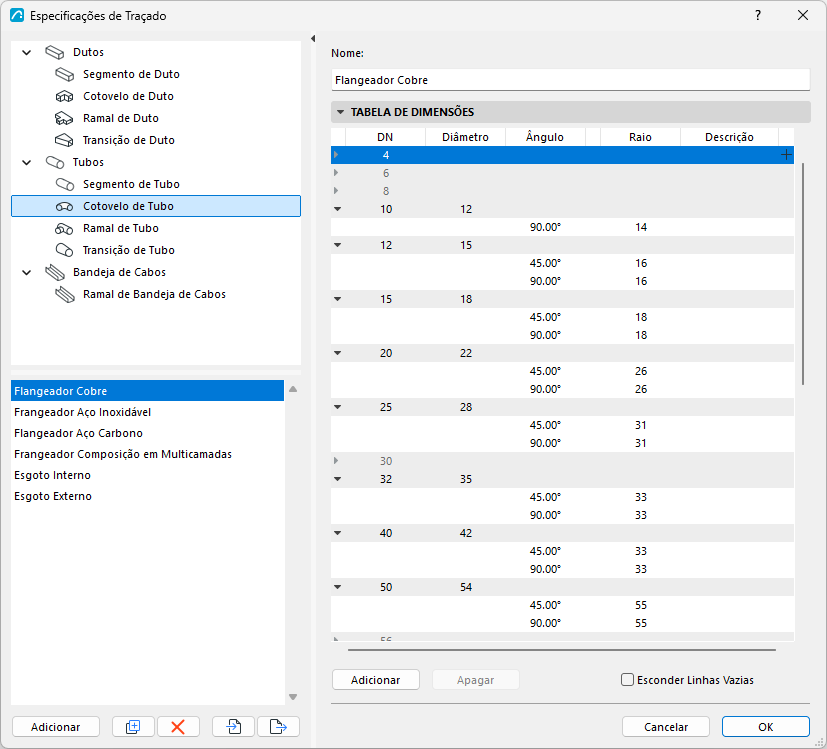

Definir Ãngulos das Curvas

Configure quaisquer parâmetros de ângulo padrão para cotovelos e ramais de tubos ou dutos.



Definir Dimensões de Ramais

As dimensões dos ramais incluem várias peças:
