Exibir dados no Navegador do sistema

Selecione um Sistema na metade superior do navegador para ver as dimensões e os cálculos de seus elementos abaixo

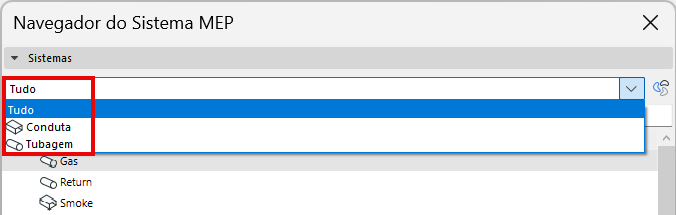

  • Filtre a lista de Sistemas por Dutos ou Tubos, ou use a barra de pesquisa

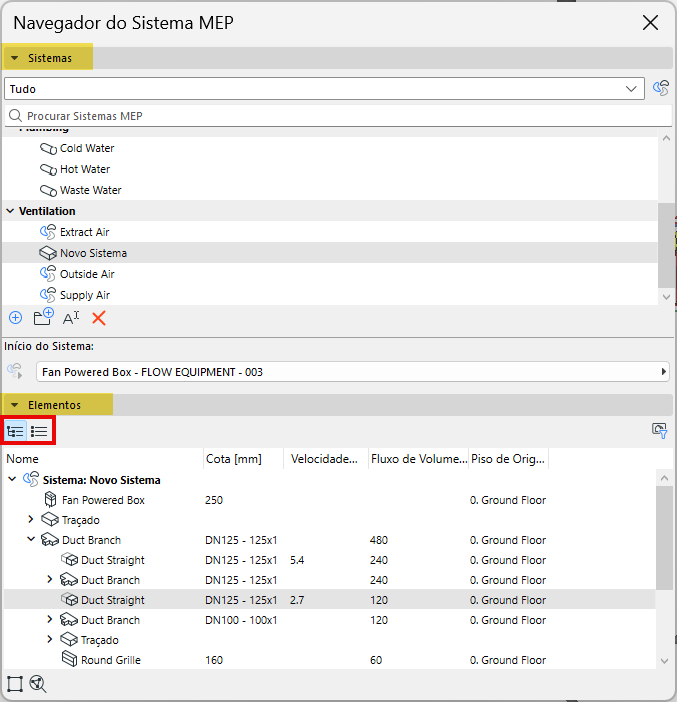

  • Visualize os dados em uma estrutura de árvore hierárquica ou como uma lista simples (alterne as visualizações usando os ícones)


Classificar e filtrar dados de elementos

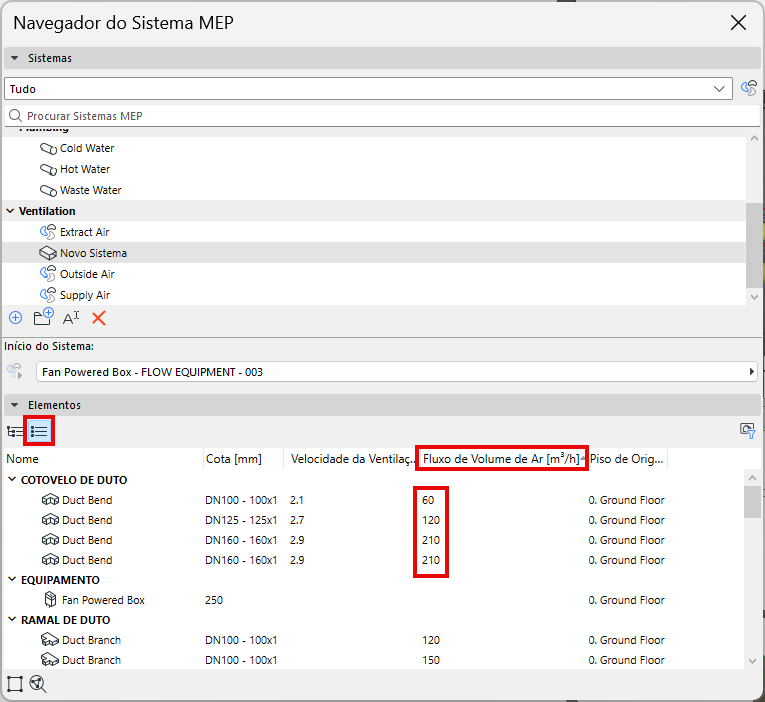

Para classificar os valores em ordem, alterne para a exibição de lista plana e clique no cabeçalho da coluna:

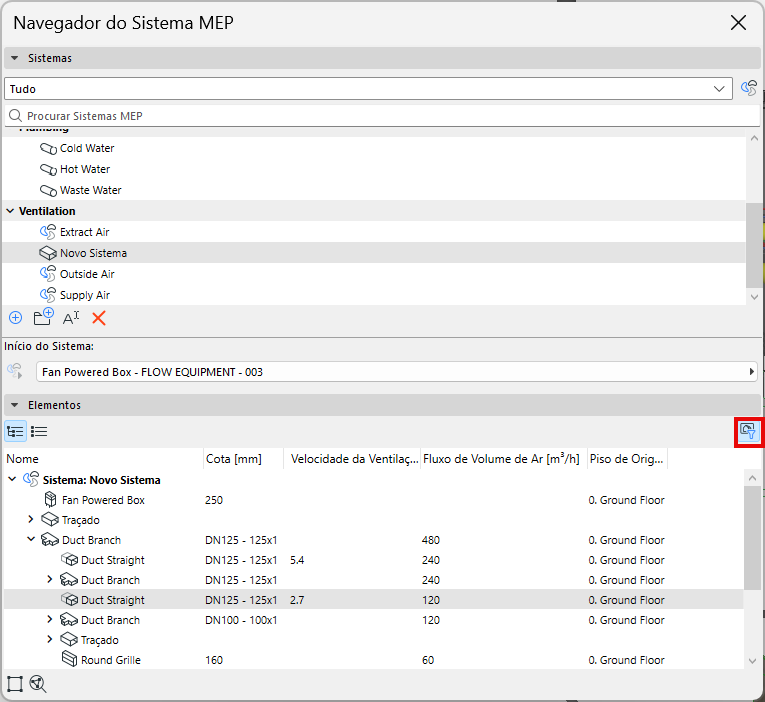

Filtro apenas para elementos visíveis

Para mostrar dados apenas para elementos visíveis na visualização atual, filtre por "Apenas Elementos Visíveis".

Por exemplo:

  • Ocultar os dados dos elementos escondidos pelo Filtro de Renovação
  • Visualize apenas os dados dos sistemas visíveis na planta aberta no momento

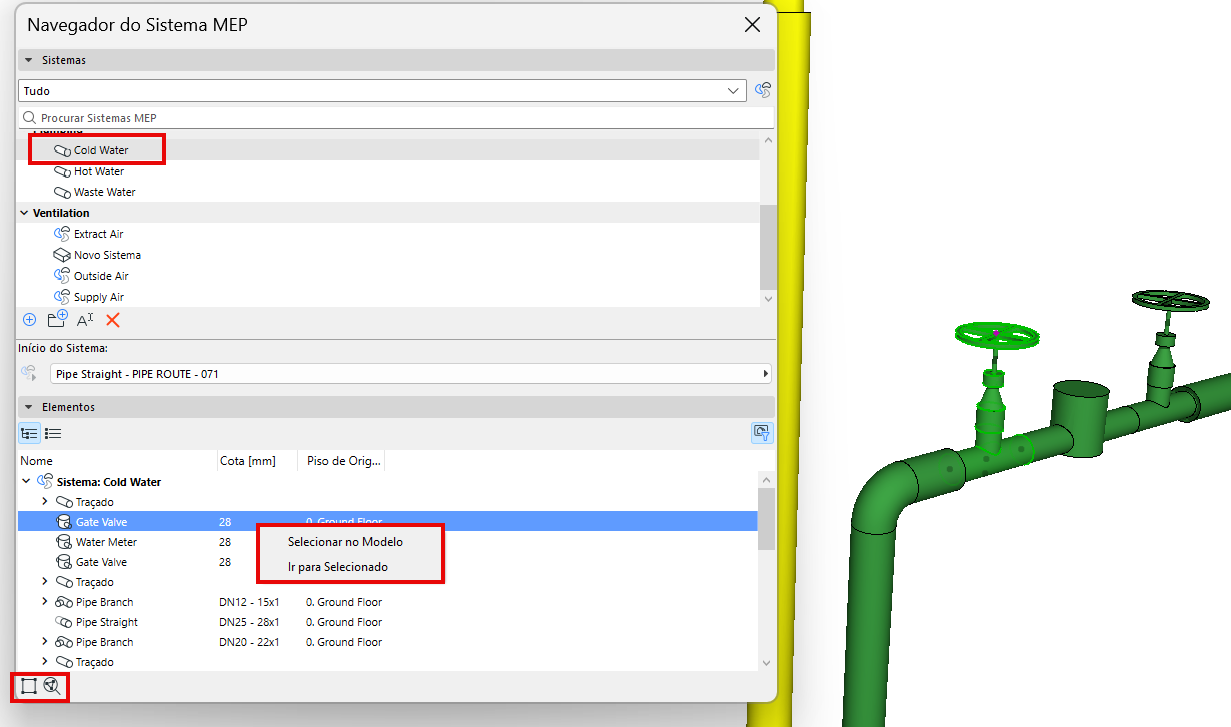

Selecionar no Modelo/Zoom para selecionado

Clique com o botão direito do mouse em um ou mais elementos ou use os ícones na parte inferior do Navegador do Sistema:

  • Use Selecionar no Modelo para selecionar o elemento
  • Use Ir para Selecionado para aumentar o zoom
