Dados de Ventilação
- Criar Sistema de Ventilação usando elementos de Dutos

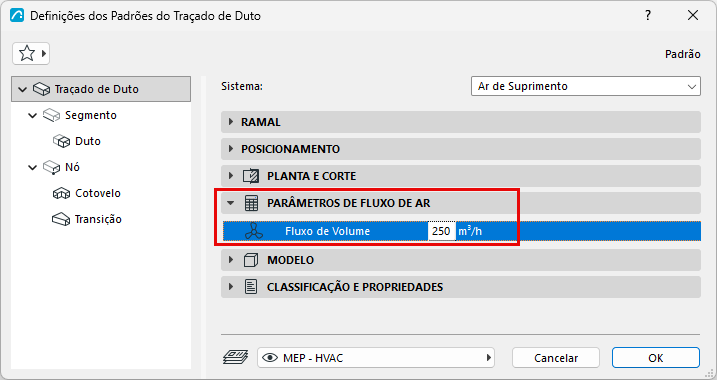

- Para elementos de traçado de dutos e terminais (na caixa de diálogo de definições ou na Caixa de Informações)
- Adicione os sistemas de ventilação ao Navegador do Sistema (consulte Adicionar Sistema MEP ao Navegador do Sistemas)

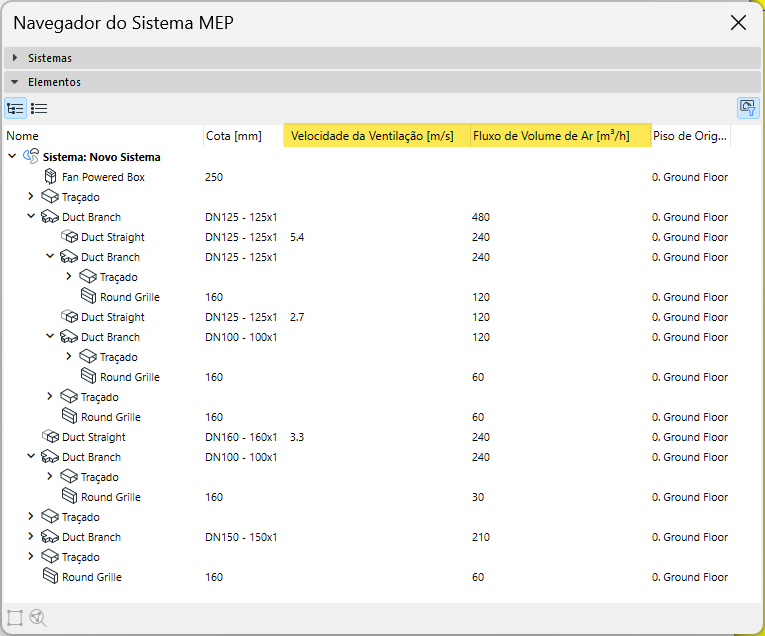

- Verifique os cálculos do sistema no navegador: Selecione um sistema na metade superior do navegador para ver as dimensões e os cálculos de seus elementos listados abaixo:
- Os fluxos de volume são adicionados até o ponto inicial do Sistema
- A velocidade é calculada para traçados e segmentos
Esses dados são baseados nas dimensões do elemento e nos dados de fluxo de volume que você inseriu para os elementos terminais do sistema e para o traçado da extremidade do duto.

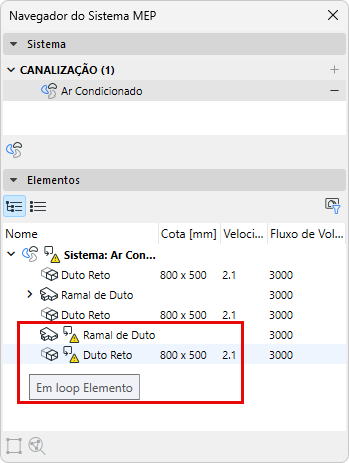

Nota: Quando ocorrem loops no sistema, o fluxo volumétrico e a velocidade não podem ser calculados. Esses loops são marcados no Navegador do Sistema.
- Otimizador de Tamanho de Duto: Com base nos dados mostrados no Navegador do Sistema, use a ferramenta Otimizador de Duto para ajustar as dimensões, conforme necessário.
Você pode exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está com dificuldades para exibir os dados do MEP?
Por vezes, os dados exibidos (por exemplo, nos rótulos e nos mapas) não são atualizados. Neste caso:
- Certifique-se de ter adicionado o sistema ao Navegador de Sistema para acionar o cálculo (consulte Adicionar Sistema MEP ao Navegador do Sistemas )
- Sem nada selecionado na planta, use o comando do menu de contexto: Reconstruir Propriedades MEP
