Otimizador Hidrônico

O Otimizador Hidrônico redimensiona todos os tubos de aquecimento com base nos diâmetros mínimo e máximo, bem como, na velocidade mínima e máxima.

Selecione os traçados a serem redimensionadas e, em seguida, abra o Otimizador Hidrônico (barra de ferramentas MEP ou Janelas > Paletas)
Defina intervalos de valores para as dimensões e a velocidade do tubo e, em seguida, clique em Redimensionar

Use esta caixa de diálogo depois de definir os sistemas hidrônicos e verificar os cálculos no Navegador do Sistema.

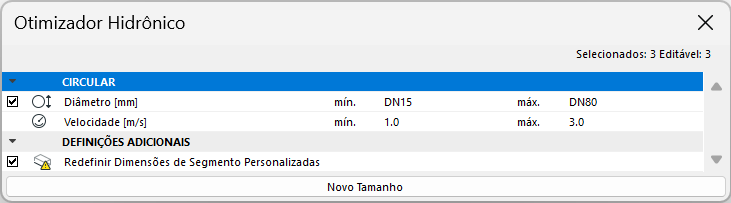

Abra o Otimizador Hidrônico na barra de ferramentas MEP ou em Janela > Paletas
Selecione um ou mais traçados de duto para redimensionar. A caixa de diálogo informa o número de elementos selecionados e editáveis.

Nota: Um traçado pode não ser editável se seu vegetal ou elemento estiver protegido.
Marque os tipos de dimensão que você deseja redimensionar.
- Verifique se deseja incluir também algum segmento personalizado na operação de redimensionamento.
- Desmarque as dimensões que deseja deixar como estão.

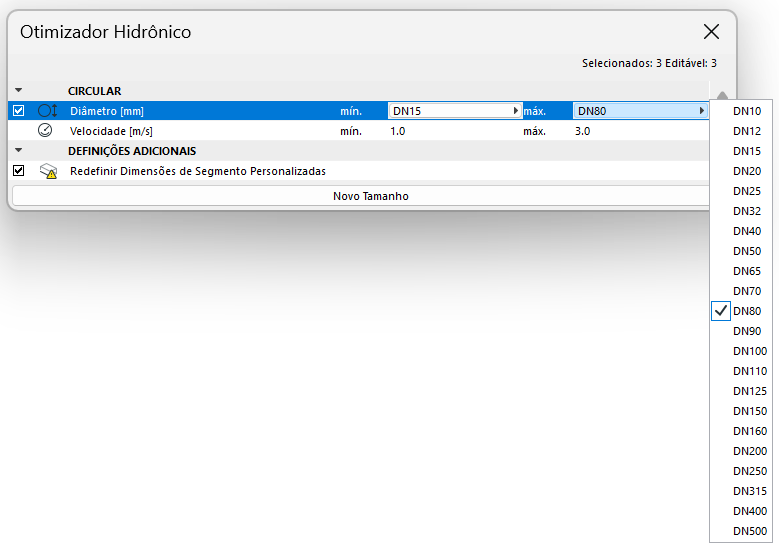

Defina o intervalo de valores para o diâmetro do tubo.
Defina o intervalo de valores para velocidade com base em seus requisitos específicos para valores mínimos e máximos.

Nota: Para definir um valor fixo em vez de um intervalo, insira valores idênticos para min. e max.
Clique em Novo Tamanho.
- Verifique o feedback dos resultados: se ele disser que nada foi redimensionado, então seus traçados já se enquadram nos limites definidos no Otimizador Hidrônico.
- Se o botão Novo Tamanho estiver cinza, significa você não tem traçados selecionadas ou editáveis
