Criar item MEP personalizado

Use essa função para modelar um objeto MEP 3D personalizado se ele não estiver disponível na sua biblioteca - por exemplo, uma válvula ou conexão específica que corresponda às dimensões e à lógica de conexão de que você precisa.

1. Na Planta ou na janela 3D, utilize elementos construtivos (p. ex., Parede, Laje, Objeto, Elemento MEP) para modelar um item MEP personalizado.

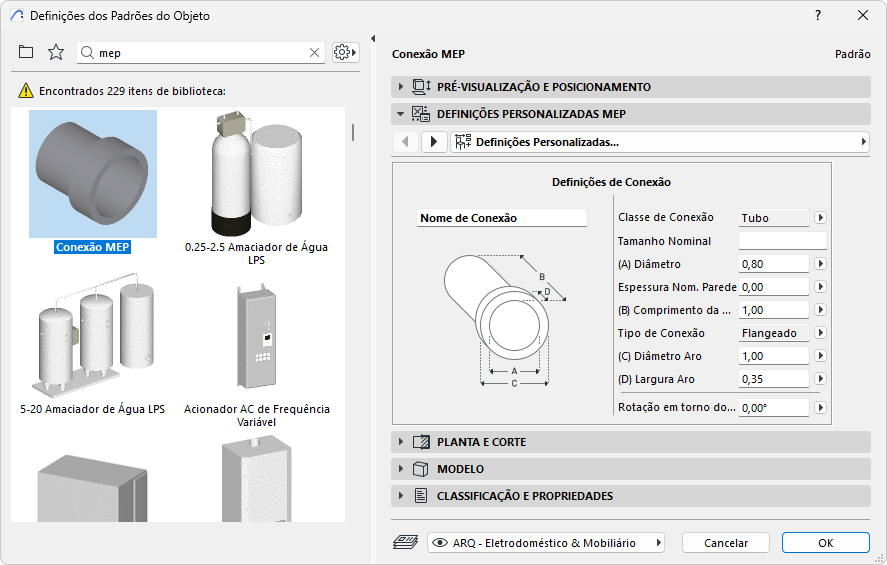

2. Se o seu elemento MEP personalizado exigir uma ou mais ligações, você terá de utilizar o objeto Conexão MEP como parte do seu elemento. Este está disponível na Biblioteca MEP:





3. A partir da janela 3D:
   • Utilize Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Item MEP.
   • Clique no comando Item MEP... na barra de ferramentas MEP
4. Na caixa de diálogo que aparece: insira um Nome do Arquivo e um destino para o objeto.

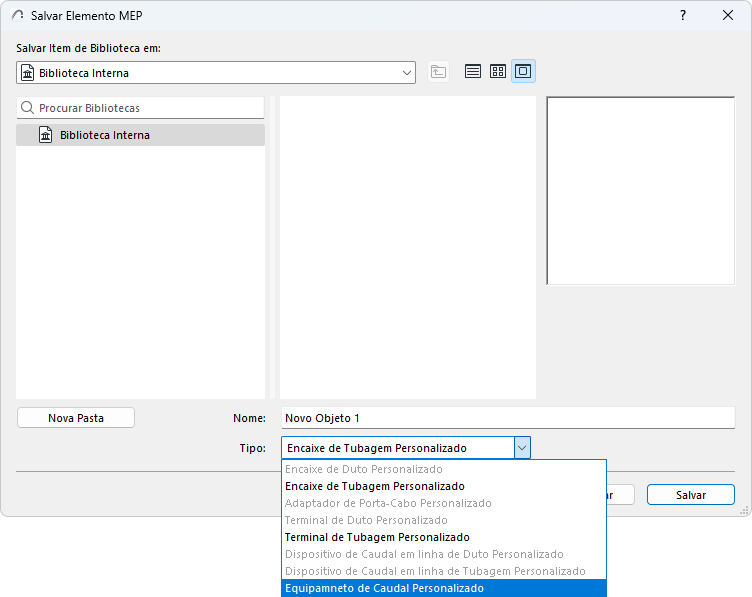

5. Selecione um Subtipo a partir da lista suspensa Tipo:





   Nota: Os subtipos disponíveis dependem do número e tipo de objetos de Conexão MEP, contidos no objeto personalizado. Se tiver apenas uma conexão, os subtipos de equipamento e em linha (que requerem múltiplas ligações colineares) não estarão disponíveis.
6. Clique em Salvar. O novo objeto MEP estará acessível nas Definições de Ferramenta do subtipo escolhido.
