Criar símbolo MEP personalizado

Símbolos para plantas incorporados são fornecidos para vários elementos MEP.

Nota: Use as Opções de Visualização do Modelo para exibir os elementos MEP em Planta como Simbólicos ou Projetados: consulte Representação simbólica dos elementos MEP)

Se preferir um símbolo personalizado, você pode editar o símbolo interno ou desenhar o seu próprio.

Nota: Os símbolos MEP personalizados podem ser usados com Terminais de Tubo, Acessórios de Tubos e Equipamentos.

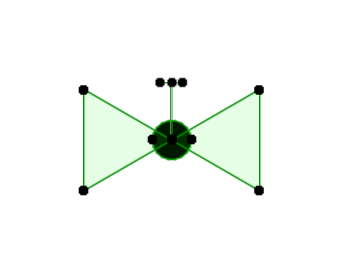

Por exemplo, aqui está o símbolo interno para uma válvula de tubo.

Para criar um símbolo de válvula que tenha uma alavanca:

Faça um dos seguintes procedimentos:
- Copie e cole o símbolo 2D existente em uma Planilha (ou em Planta)
- Desenhar um novo símbolo usando elementos de desenho 2D (por exemplo, linhas, tramas)
Selecione o seu novo desenho de símbolo.

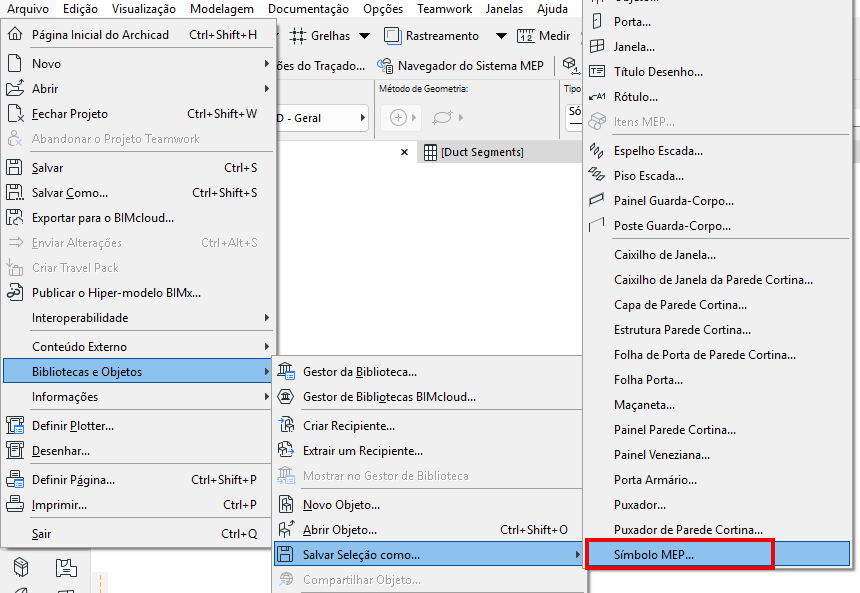

Use Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Símbolo MEP.

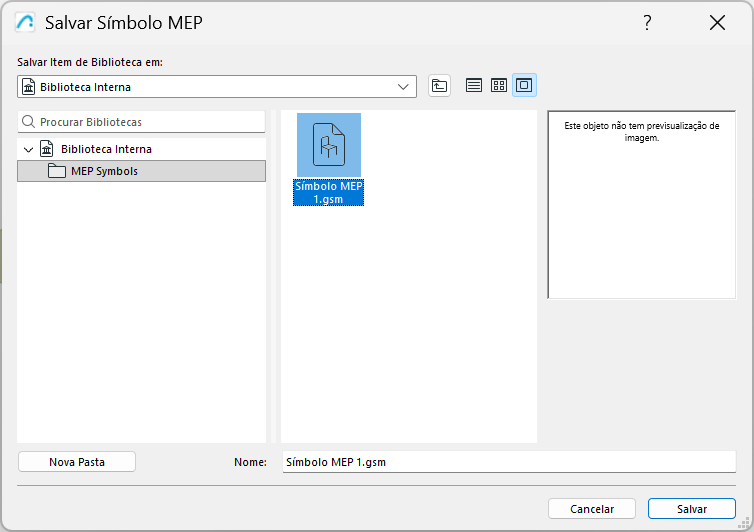

Digite o nome e a localização do arquivo e clique em Salvar.
- A localização padrão é a Biblioteca Interna, mas se você tiver um grande número de Símbolos MEP, é útil organizá-los em subpastas nomeadas.
No modelo, selecione o símbolo do objeto MEP a ser substituído (por exemplo, esta válvula) e abra as Definições do Objeto.
Na página Definições Personalizadas do MEP, vá para a aba Visualização.

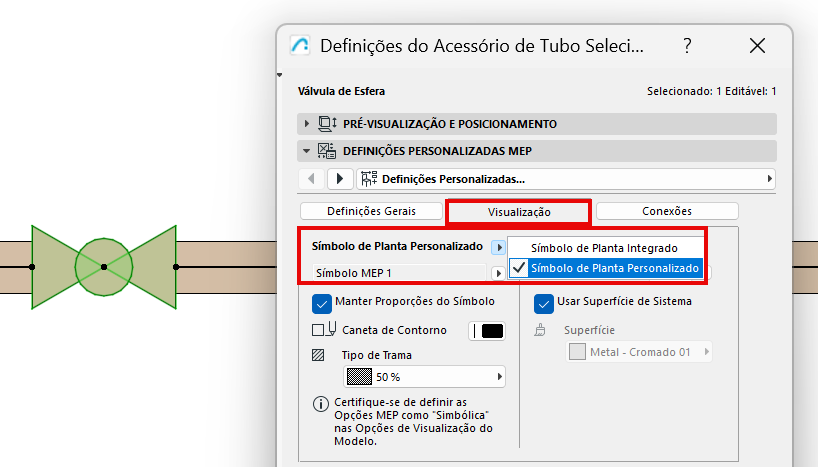

Em vez de Símbolo de Planta Interna, selecione Símbolo de Planta Personalizada.

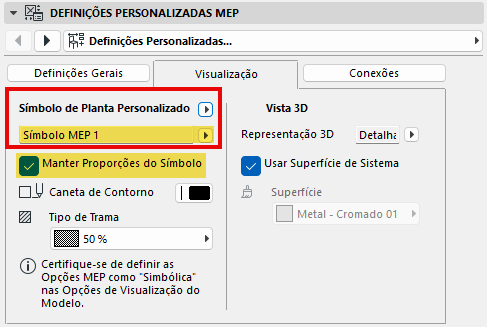

Na janela de pop-up, escolha seu Símbolo MEP Personalizado salvo.
- A caixa Manter Proporções do Símbolo está marcada por padrão para evitar distorção na exibição do objeto

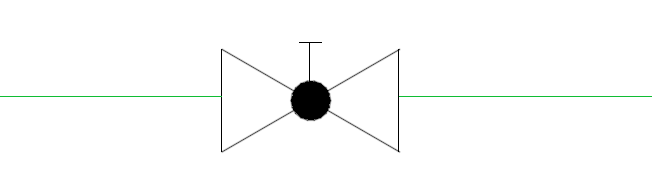

A válvula agora é exibida usando seu símbolo MEP personalizado.

Arraste um ponto quente para redimensionar o símbolo graficamente, se necessário.

Ajuste o alinhamento do símbolo personalizado - use os parâmetros de Afastamento

Se o novo símbolo não estiver posicionado corretamente no plano:

Selecione o símbolo.
Abra as Definições de Seleção do Objeto.
Vá para Definições Personalizadas MEP e abra a lista de Todos os Parâmetros.

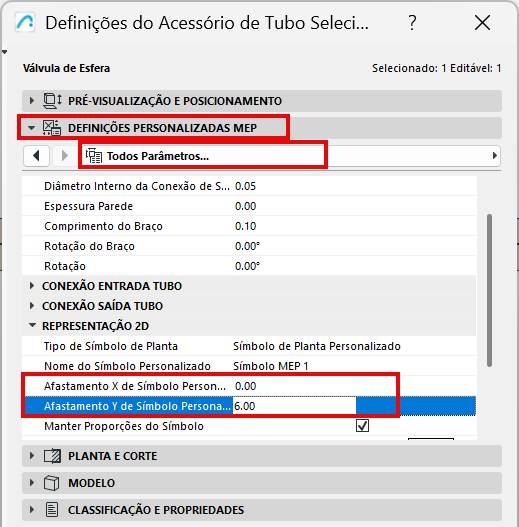

Use os parâmetros Afastamento X e Y do Símbolo Personalizado para ajustar a posição do Objeto.
