Colocar Terminal, Acessório ou Equipamento
A Biblioteca MEP disponibiliza elementos de Acessórios, Equipamentos e Terminais configurados de forma específica.
Use as ferramentas dedicadas de Terminal, Acessório e Equipamento para posicioná-los na Planta ou nas janelas 3D.

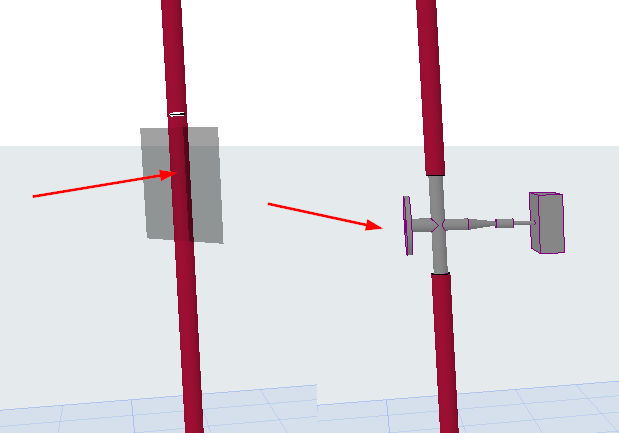

- Selecione a ferramenta e, em seguida, clique uma vez em um segmento do traçado para posicioná-lo
- Se não houver espaço suficiente ou se o acessório não estiver alinhado com o traçado: um acessório autônomo é colocado, não conectado ao traçado
- O segundo elemento colocado (traçado ou acessório) herda o sistema MEP do ponto de conexão do primeiro elemento
Posicione o equipamento em linha
|
|
Herdar tamanho do traçado
Por padrão, o acessório ou equipamento MEP corresponde ao tamanho do elemento de seu traçado hospedeiro. Para alterar esse padrão para cada elemento, desmarque a opção tamanho da Conexão na Caixa de Informações:
Se a caixa de seleção estiver desmarcada: o elemento MEP mantém seu próprio tamanho e uma transição é adicionada, se necessário.
Encontrar a conexão do traçado ótimo
Ao conectar um traçado a um terminal, acessório ou equipamento, use as teclas de seta para cima e para baixo para ver caminhos alternativos para conectar o traçado
Para escolher entre portas sobrepostas: use a tecla Tab para alternar entre as portas disponíveis e, em seguida, selecione a que precisa
