Modelo RVT 3D Associado

Use este fluxo de trabalho para importar elementos do modelo 3D dos arquivos RVT do Revit, colocando-os como uma Associação no seu projeto. Os objetos GDL resultantes usam geometrias e propriedades precisas, incluindo cores de superfície verdadeiras, dos elementos importados. O filtro de vista “Disciplina” definido no Revit também é reconhecido corretamente.

Use o mesmo fluxo de trabalho para colocar uma Associação RVT como qualquer outra associação.

  1. Na Planta: Use a opção Arquivo > Conteúdo Externo > Colocar Associação.
  2. Na caixa de diálogo que aparece Colocar Associação, clique em Selecionar Módulo.
  3. No botão de pop-up Novo Módulo Associado, clique em Do Arquivo ou Do BIMcloud

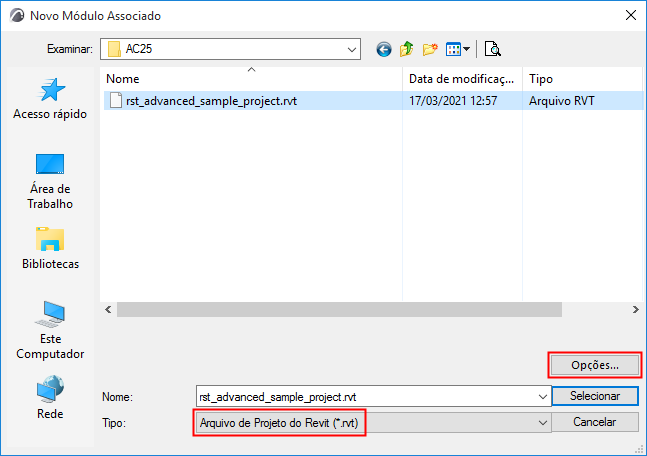

  4. A caixa de diálogo Novo Módulo Associado é exibida: procure um arquivo do tipo RVT.
  5. Clique em Opções.

    A screenshot of a cell phoneDescription automatically generated

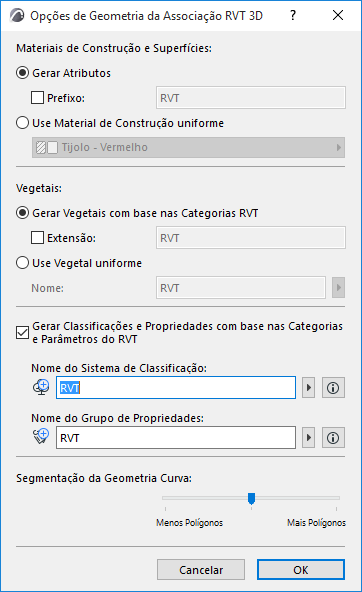

  6. A caixa de diálogo Opções de Associação de Geometria RVT 3D aparece. Aqui, personalize as opções de importação:

    A screenshot of a cell phoneDescription automatically generated

    Materiais de Construção e Superfícies

    Escolha uma das duas opções de manipulação dos Materiais de Construção e Superfícies importadas do Revit.

    • Gerar Atributos: Adiciona a cada superfície e material do Revit ao seu projeto como atributos de Superfície e Material de Construção, com um prefixo opcional para distingui-los nas listas de atributos do projeto.
    • Usar Material de Construção uniforme: Converte todas as superfícies e materiais do Revit em um único Material de Construção. Neste caso, clique no pop-up para escolher um Material de Construção do projeto do MEP Designer. Todos os Itens da Biblioteca gerados usarão o Material de Construção selecionado. (Escolha esta opção se quiser evitar aumentar o número de Atributos do projeto.)

    Vegetais

    Escolha uma destas opções para criar Vegetais para Objetos importados do Revit:

    • Gerar Vegetais com base nas Categorias do RVT: Coloca objetos nos Vegetais que correspondem às categorias do Revit. Use uma extensão opcional para distinguir esses Vegetais na lista de Vegetais do projeto.
    • Usar Vegetal Uniforme: Coloca todos os Objetos importados em um único Vegetal. Insira um nome de Vegetal no campo. (Se esse Vegetal já existir no projeto, esse Vegetal será usado; caso contrário, um novo Vegetal será criado.)

    Classificações e Propriedades

    Marque a caixa se você deseja Gerar Classificações e Propriedades com base nas Categorias e Parâmetros do RVT.

    Os parâmetros do Revit (textuais, numéricos e Verdadeiro/Falso apenas) são importados como propriedades, em um Grupo de Propriedades usando o nome que você definir abaixo.

    • Nome do Sistema de Classificação: As categorias do Revit são importadas como um Sistema de Classificação, usando o nome que você definir aqui. (Todas as Categorias do Projeto do Revit são recriadas no seu projeto - não apenas aquelas atribuídas ao conteúdo associado.)

      O nome do Sistema de Classificação também usará o nome do Grupo de Propriedades que você definir abaixo (p.ex. RVT). Esta Versão é o número da versão do formato de arquivo RVT que você colocou. (Após a importação, você pode ver esses dados no Gestor de Classificação.)

    • Nome do Grupo de Propriedade: Os parâmetros importados serão adicionados ao projeto como um Grupo de Propriedades, usando o nome do Grupo de Propriedades que você inserir aqui (por exemplo, RVT). (Após a importação, você pode ver esses dados no Gestor de Propriedades.)
      Nota: Após a associação, é recomendável agrupar (copiar) o Sistema de Classificação recém-adicionado e suas Propriedades no arquivo hospedeiro, no Gestor de Classificação e no Gestor de Propriedades.

    Segmentação da Geometria Curva

    Use o controle deslizante para definir o nível de detalhe geométrico (segmentação do polígono) em um dos três níveis. Quanto mais polígonos, maior será o objeto resultante. Recomenda-se manter essas definições no meio. Se o objeto for muito grande, use menos polígonos. Se o resultado for muito segmentado e áspero, use Mais Polígonos.

  7. Clique em OK para retornar ao Novo Módulo Associado, em seguida clique em Selecionar.

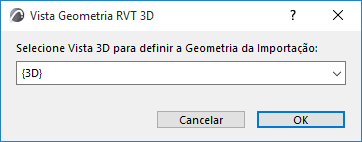

  8. A caixa de diálogo Vista Geometria RVT 3D é exibida.

    A screenshot of a cell phoneDescription automatically generated

    Escolha uma vista 3D do Revit (se houver mais de uma) da qual importar os elementos do modelo. Objetos GDL são criados com base no conteúdo da vista selecionada. Apenas objetos do Revit criados em uma vista 3D do Revit podem ser importados.

  9. Clique em Selecionar para voltar para a caixa de diálogo Colocar Associação. O arquivo RVT que você selecionou é mostrado como o módulo a ser colocado.

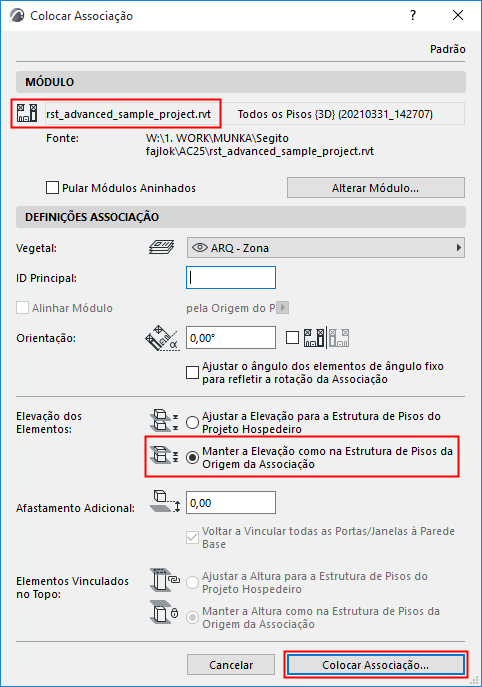

  10. Para a opção de Elevação dos Elementos, certifique-se de escolher Manter a Elevação como na Estrutura de Piso da Origem da Associação (conforme mostrado abaixo). Caso contrário, o modelo importado pode “deslocar-se” quando seus elementos são colocados em uma estrutura de piso diferente.

    A screenshot of a cell phoneDescription automatically generated
  11. Clique em Colocar Associação.
    • Elementos da vista 3D importada do Revit são convertidos em Objetos GDL.
    • Os objetos são colocados na Biblioteca Interna do projeto.
      Dica:  Para visualizar o arquivo do modelo REVIT sozinho, crie uma associação do arquivo em um projeto vazio.

      Para obter informações gerais sobre como gerenciar Associações, consulte Gestor de Módulo Associado.
