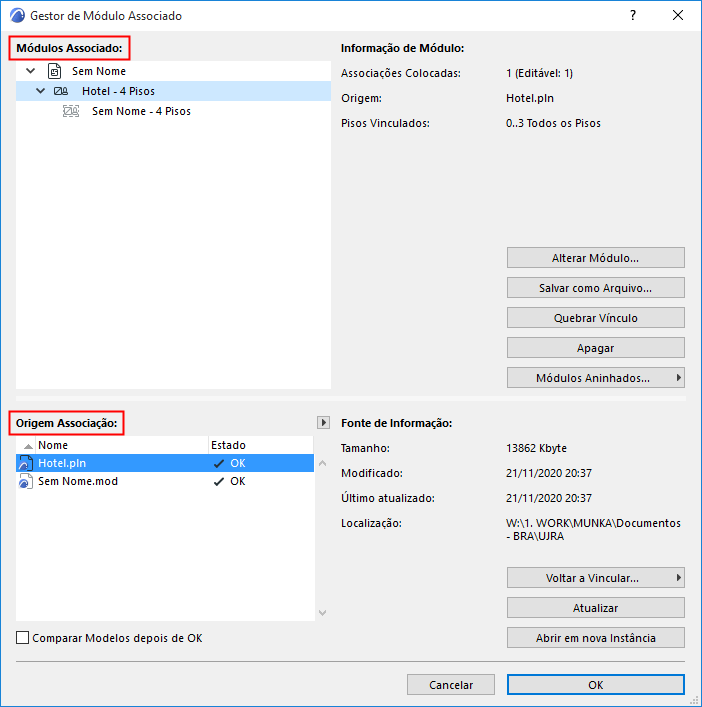

Gestor de Módulo Associado

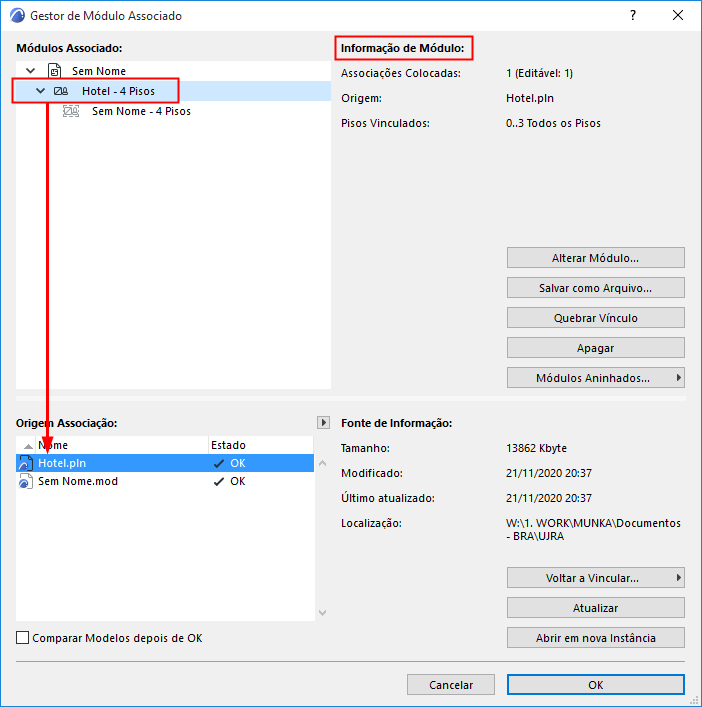

Informação de Módulo

Selecione qualquer módulo nesta lista. A Informação do Módulo inclui:

• o número de Associações colocadas a partir deste módulo
• o nome do arquivo de origem
• o piso (ou pisos) vinculados deste módulo.
• Informações de Conversão
• Para Módulos baseados no IFC: os arquivos Template e Tradutor, e a localização do arquivo template
• Para Módulos baseados no Rinoc: opções de importação para este módulo (p.ex. conversão vegetal e superfície)

Você também pode passar o cursor sobre um módulo listado para ver informações sobre isso, incluindo a localização do módulo no arquivo hospedeiro.

Note que ao selecionar um módulo nesta lista é destacado o nome do seu arquivo de origem na lista “Origem de Associação” abaixo.

Alterar Módulo

Para substituir o módulo selecionado por um diferente, clique em Alterar Módulo.

A caixa de diálogo Selecionar Módulo Associado, que aparece, lista os Módulos Associados disponíveis deste projeto. Selecione um para mudar o módulo.

Consulte Selecionar Módulo Associado.

Salvar como Arquivo

Consulte Salvar Associação com Arquivo....

Quebrar Vínculo

Marque esta caixa para quebrar todas as Associações deste módulo e embeber seus elementos no projeto hospedeiro. Eles serão elementos editáveis regulares, agrupados, mas não farão mais parte de um módulo e não estarão mais vinculados a nenhum outro arquivo de origem.

Esse comando não é efetivo em Associações que estão em um vegetal protegido.

Consulte Quebrar Associação (Elementos Embutidos).

A função Quebrar Vínculo pode ser útil se, por exemplo, um projeto estiver quase concluído e você quiser criar algumas renderizações internas. Você pode salvar uma cópia para fins de visualização do projeto: na cópia, você usa a opção Quebrar Vínculo para embeber todas as associações de um módulo. Isso permite que você acesse todos os elementos individualmente, então você pode usar o Pintor de Superfície muito mais facilmente.

Apagar

Apagar o Módulo Associado e todas as suas Associações Colocadas no projeto.

Associações ou elementos que estão em um vegetal protegido não serão apagados.

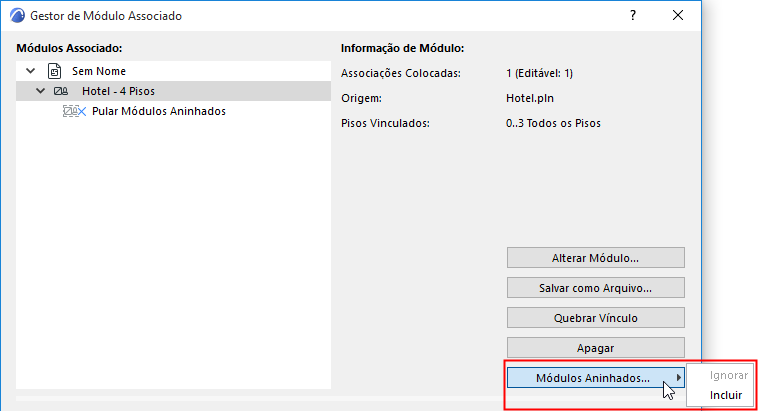

Módulos Aninhados (Gestor de Módulo Associado)

Módulos alojados (se houver) são apresentados no Gestor de Módulo Associado, de acordo com a sua localização na hierarquia do módulo. Use o menu pop-up Módulos Aninhados para ignorá-los ou incluí-los na Associação:

• Ignorar: Os módulos aninhados em todas as Associações do módulo selecionado serão ignorados (não serão exibidos na Planta). Estes, é claro, ainda estarão presentes no módulo de origem.
• Incluir: Todos os módulos aninhados em todas as associações do módulo selecionado serão mostrados.

Para voltar a visualizar um módulo inserido ignorado, selecione o respetivo módulo a que pertence a partir do Gestor de Módulo Associado e, depois, escolha Incluir do pop-up Módulos Inseridos.

Se você selecionar um módulo alojado na lista de Módulos Associados, pode alterar ou desassociar a associação (este comandos e o próprio nome do módulo estão cinza), porém pode salvá-lo em um arquivo novo.

Nota:

• Módulos baseados no IFC ou Rhino não podem ter módulos alojados. No entanto, o IFC- ou Módulos baseados no Rhino podem ser aninhados dentro de uma Associação PLN.
• Para ignorar ou incluir Módulos Aninhados para qualquer Associação única, use Definições de Seleção de Associação.

  Consulte Definições de Associação.

Origem Associação

Lista o arquivo de origem dos Módulos Associados neste projeto, por Nome e Estado.

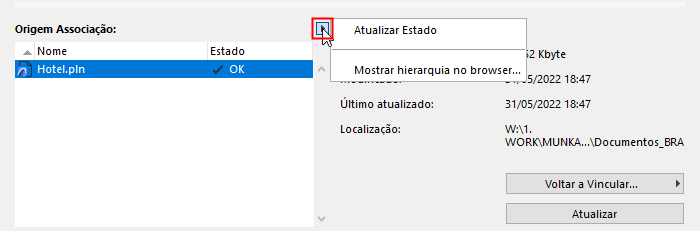

• Clique na seta pop-up para atualizar o Estado, conforme necessário.
  Nota: Por padrão, o programa verifica automaticamente o estado de todas as Associações cada vez que você abre o Gestor de Módulo Associado. Se este processo atrasar o seu trabalho, desmarque a caixa “Verificar Estado Automaticamente” em Opções > Ambiente de Trabalho > Segurança e Integridade dos Dados.





  Consulte também Mensagens de Estado do Arquivo de Origem da Associação.

• Para classificar dados por coluna, clique nos cabeçalhos
• Use a barra de divisão para editar as larguras das colunas
• Selecione qualquer arquivo nesta lista para visualizar, à direita:
• Tamanho do arquivo: Tamanho do arquivo original.
• Alterado: A última vez que o arquivo de origem foi modificado (na sua Localização. O caminho é mostrado abaixo).
• Último Atualizado: A última vez que o arquivo de origem foi atualizado (no atual projeto hospedeiro). Se esta data for mais antiga que a data "Modificada", a sua origem estará desatualizada devendo ser atualizada.
• Localização: Caminho do arquivo de origem.

Para qualquer arquivo selecionado na lista, você pode efetuar as operações que se seguem:

Voltar a Vincular

Atualizar

Abrir em uma nova instância

Voltar a Vincular

Use Voltar a Vincular se algumas de suas Origens de Associação forem exibidas com o seguinte estado: “Em Falta”.

Na caixa de diálogo do diretório “Nova Associação” apresentado, fornecer a localização da Origem da Associação (que provavelmente falta, dado que foi movida para uma localização nova.) Enquanto uma Origem da Associação faltar, o programa não poderá atualizar suas instâncias de módulo.

Todas as associações baseadas na fonte de origem serão agora substituídas, com base no novo arquivo de origem.

Se um arquivo de origem novo tiver uma estrutura de piso diferente do que o arquivo hospedeiro, será avisado de que algumas cotas e rótulos podem ser perdidos como resultado de revinculação.

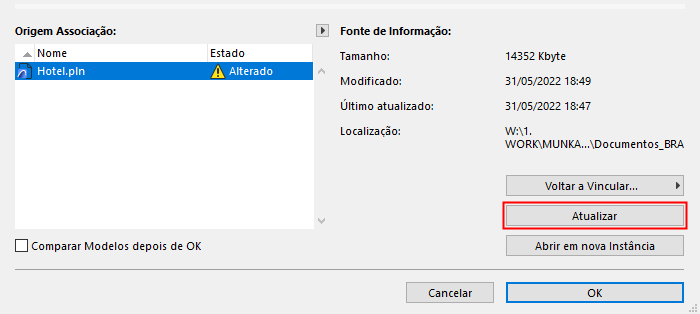

Atualizar

Se o arquivo de origem de um módulo associado foi modificado em seu local de origem, seu estado na lista de Origem de Associação é mostrado como “Alterado.” Você deve atualizar o arquivo de origem e assim atualizar todas as associações colocadas do módulo: Selecione o arquivo de origem e clique em Atualizar.

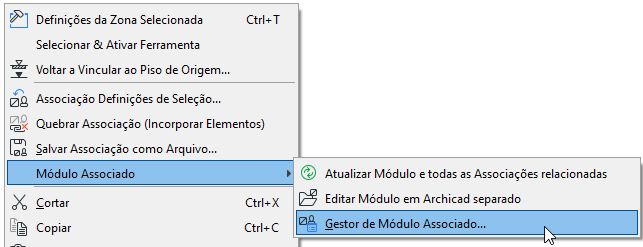

Este comando também está disponível no menu de contexto de uma Associação colocada, como: Módulos Associado > Atualizar Módulo e Todas as Associações Relacionadas.

Consulte Atualizar Associações.

Atualizar, e então comparar

Ao atualizar um Módulo Associado, você pode iniciar o Comparador de Modelos em uma etapa, o que ajuda a visualizar exatamente o que mudou como resultado da atualização.

Consulte Comparar Modelos do Archicad Antes e Depois de Atualizar Associação .

Abrir em uma nova instância

Abre o arquivo de origem selecionado em uma nova instância do MEP Designer.

Consulte também Editar Módulo em outro ArchicadMEP Designer.

Mensagens de Estado do Arquivo de Origem da Associação

• OK: estes módulos do arquivo se origem selecionado estão atualizados.
• Modificado:  o arquivo de origem foi alterado. Para atualizar os módulos no seu projeto que origina o arquivo de origem, tem de utilizar Atualizar.
• Em falta: Você colocou módulos deste arquivo em seu projeto, mas o arquivo de origem não pode ser localizado. Use o Voltar a Vincular para definir o local do arquivo de origem em falta.
• Não Acessível: O arquivo de origem é um projeto herança do Teamwork localizado em um BIMcloud. Você não tem acesso a esta fonte porque está usando uma versão demo ou uma chave de rede que não é do Teamwork.
• Herança: Os arquivos de origem de Herança são aqueles que são salvos na versão anterior ao Archicad 17. Para ativar estes módulos a serem atualizados, primeiro você precisa abrir a origem do arquivo de herança e voltar a salvá-lo na versão 17-26 do Archicad.
