Definições de Leiaute

Painel Identificação de Leiaute e Formato

Para mais informações, consulte IDs de Desenhos e Leiautes.

• Não incluir este Leiaute na sequência da ID: marque esta opção para excluir o leiaute atual da atribuição automática de ID de Leiaute.
• Utilizar Atribuição Automática de Livro e de ID de Subconjunto: marque esta opção para aplicar a atribuição automática de Livro de Leiaute e de ID de subconjunto ao Leiaute atual, tal como definido nas Definições de Livro.

  Para mais informações, consulte Caixa de Diálogo Definições de Livro.

• Personalizar ID: assinale para aplicar uma ID única ao leiaute atual.
• Nome de leiaute: introduza um Nome para o Leiaute.
• Leiaute Mestre: selecione um Leiaute Mestre a partir do menu pop-up.

  Para mais informações, consulte Leiautes Mestre.

• Tamanho: este campo fornece informação sobre a dimensão horizontal e vertical do Leiaute atual (conforme definido no Leiaute Mestre).
  Nota: Os tamanhos são baseados em Unidades de Trabalho para Leiaute (Opções > Preferências de Projeto).

IDs dos Desenhos neste Painel de Leiaute

As definições deste painel determinam as IDs de todos os Desenhos colocados neste Leiaute, desde que a ID do Desenho esteja definida como “Por Leiaute”, no painel Identificação da respectiva caixa de diálogo Definições do Desenho.

Para mais informações, consulte Painel Identificação.

• Continuar sequencia da ID de Desenho do Leiaute anterior: Marque esta caixa para atribuir uma ID, continuando a sequência de ID do Leiaute anterior. (Este controle é cinza se o leiaute selecionado for o primeiro do Livro de Leiaute.)
• Prefixo da ID do desenho: indique os caracteres do prefixo da ID do Desenho.
• Estilo da ID do desenho: selecione um dos estilos de ID, a partir deste campo pop-up.
• Iniciar a: indique um número ou uma letra (dependendo do estilo de ID selecionado), com o qual iniciar a sequência de ID.
• Previsualização: esta área mostra uma previsualização do estilo de ID selecionada.

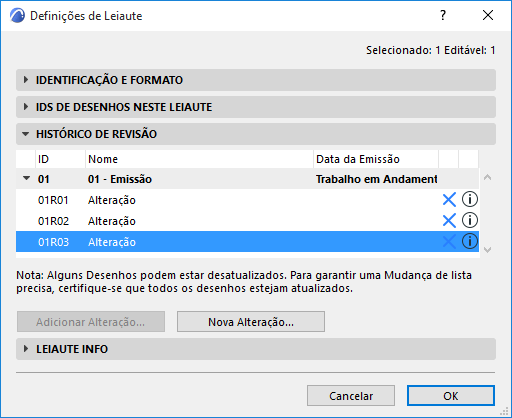

Painel Histórico de Revisão

O painel lista cada Revisão deste leiaute, além das Alterações associadas com cada Revisão e Emissão.

Clique em Adicionar Alteração para adicionar uma Alteração existente para este Leiaute.

Consulte também Adicionar uma Alteração existente a um Leiaute.

Clique em Nova Alteração para criar uma nova Alteração no projeto e adicioná-la nesta atual Revisão de Leiaute.

Consulte também Criar Nova Alteração numa Revisão de Leiaute e Dados do Histórico de Revisões no Leiaute e nas Definições de Leiaute .

Painel Informações de Leiaute (Definições de Leiaute)

Utilize estes campos para definir os valores de dados básicos para o leiaute atual.

Para personalizar esses campos ou adicionar novos, use o painel Esquema de Leiaute das Definições do Livro.

Consulte Caixa de Diálogo Definições de Livro.

Isto pode ser útil se você precisar de diferenciar esses dados para leiautes específicos.

• Por exemplo, o projeto já pode estar em fase de construção, contudo um leiaute ainda pode ter um estado de Preliminar, enquanto outro Leiaute pode ter o estado de Aprovado pelo Empreiteiro.
• Da mesma forma, diferentes partes da documentação (ex. Detalhes vs. Floor Plans) podem ser da responsabilidade de pessoas diferentes, assim você pode usar os campos Alterado por/Verificado por/Aprovação por para especificar estes nomes para qualquer leiaute.

Esses dados podem ser exibidos nas seguintes partes da interface:

• Autotextos colocados no Leiautes;
• Nome dos Itens Publicados;
• Folha Índice;
• Índice Histórico de Emissão
• Histórico de Revisão de objeto;
