Conteúdo do Texto

No painel Conteúdo de Texto: Escolha como exibir o valor da elevação.

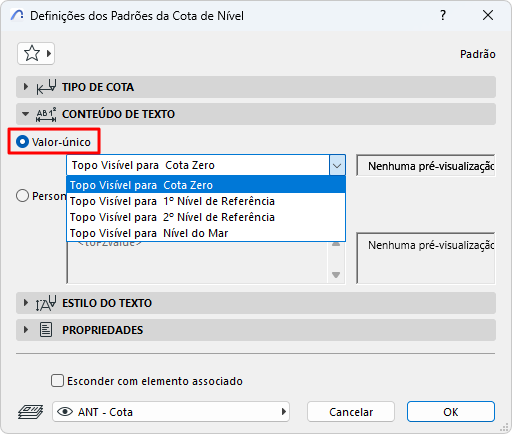

Valor único (Cota de Nível)

Opção básica para exibir a elevação da parte superior visível do elemento.

Nota: "Topo Visível" significa o topo do elemento atualmente visível (que depende da Exibição da Estrutura).

Escolha um nível de referência a partir do qual se possa medir o topo visível do elemento:

Cota Zero
Nível do Mar
Outro nível de referência

Defina os níveis de referência em Opções > Preferências do Projeto > Níveis de Referência)

Conteúdo do Texto Personalizado

A opção "Personalizado" oferece mais opções via Texto Automático para escolher diferentes níveis medidos e e níveis de referência.

Você também pode adicionar texto personalizado e superescrito, e formatar texto com várias linhas.

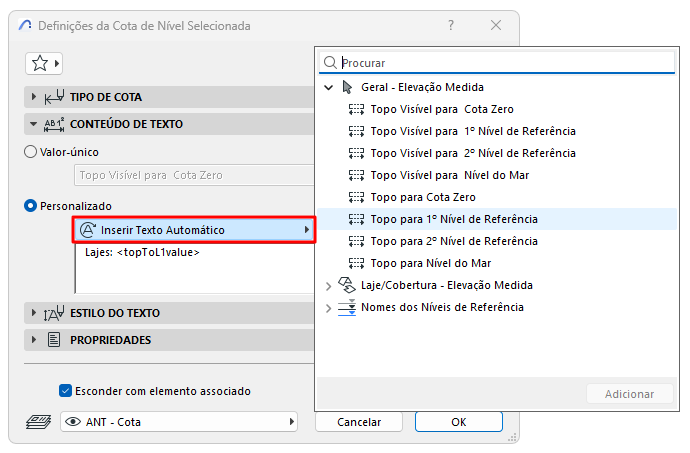

Inserir Texto Automático (Cota de Nível)

Clique para escolher um nível de elevação diferente (diferente da parte superior visível) e um nível de referência.

Ao editar uma cota de nível colocada: os Textos Automáticos disponíveis dependem do tipo de elemento.
Você pode exibir nomes de nível de referência via Textos Automáticos (estes são strings de texto)
Você pode exibir várias linhas de texto (clique em Enter para quebra de linha), e/ou adicionar texto personalizado.

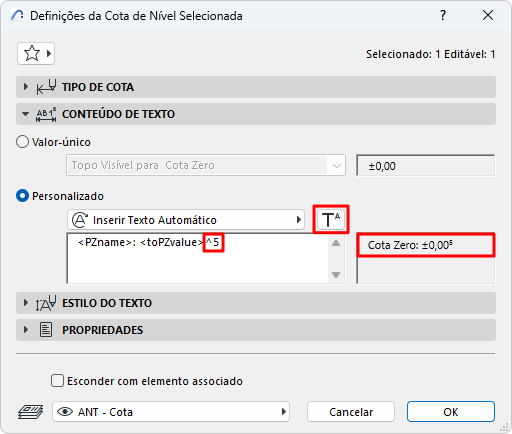

Adicionar Superscript ao Texto de Cota

Clique em Inserir Símbolo Sobrescrito , depois adicione seu texto sobrescrito. (O símbolo é mostrado no diálogo como um acento circunflexo)

Para continuar o texto em fonte normal, clique novamente em Inserir Sobrescrito.

Nota: Se o seu valor medido da cota já incluir um sobrescrito - porque está utilizando Rigor Extra definido em Opções > Preferências do Projeto > Cotas - então, adicione um espaço antes de inserir o simbolo Sobrescrito. Caso contrário, o próprio sinal de intercalação irá surgir no texto de cota.

Defina a unidade de cota em Opções > Preferências do Projeto > Cotas).

Consulte Preferências de Cotas.
