Kategorie výplní
Tři kategorie výplní: výkresové, povrchové a řezové.
Kategorie výplní jsou používány pro:
- určují, které výplně jsou dostupné v nabídkách výběru výplní.
- nastavení a vytvoření 2D prvků nástrojem Výplň
- definování pravidel grafických stylů závislých na kategorii výplně
- výběr na základě kritérií (např. funkce Najít a vybrat nebo interaktivní tabulky)
- nastavení exportu řezových výplní (export DXF)
Nastavení dostupnosti výplně podle kategorie (výkresové, pohledové, řezové)

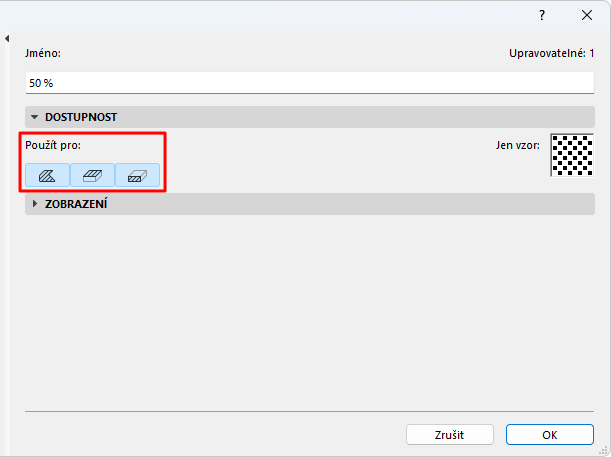

Ikonami v záložce Dostupnost nastavte jednu nebo více kategorií, do které bude výplň patřit.
Ne všechny výplně v projektu jsou dostupné ve všech oknech a nabídkách. Nabídky pro výběr výplní, umístěné v oknech napříč uživatelským rozhraním, obsahují pouze výplně, které patří do kategorie výplní odpovídající danému kontextu.
- Otevřete okno Volby > Atributy prvků > Výplně.
- Vyberte výplň (výplně), kterou chcete upravit.
- Aktivujte aspoň jednu kategorii výplně u volby Použít pro: výkresové, povrchové a/nebo řezové.
Výkresové výplně
Výkresové výplně jsou vytvořeny ručně pomocí nástroje výplň.
Povrchové výplně
Povrchové výplně jsou dostupné v
- okně nastavení prvků, které mají povrchovou výplň
- nastavení povrchových materiálů, v záložce Popředí povrchové výplně
- grafických stylech pro přepsání povrchových výplní
Řezové výplně
Řezové výplně jsou dostupné v
- nastavení stavebních materiálů
- nastavení GDL prvků, které používají řezovou výplň
- grafických stylech pro přepsání řezových výplní
Note:
- Řezové výplně lze během funkcí převodu na DXF/DWG vložit do vlastní vrstvy. Viz Vlastní vrstvy.
- Obrázková výplň nemůže být použita jako řezová výplň.
Výplně převzaté ze stavebních a povrchových materiálů
Při vytváření 2D výplně jsou dostupné další dvě kategorie umožňující vytvořit výplň s vlastnostmi převzatými ze stavebního materiálu nebo povrchového materiálu (jeho povrchová výplň, barva nebo textura).
Viz Vytváření 2D výplně.
