Nastavení madla (nástroj Zábradlí)

Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

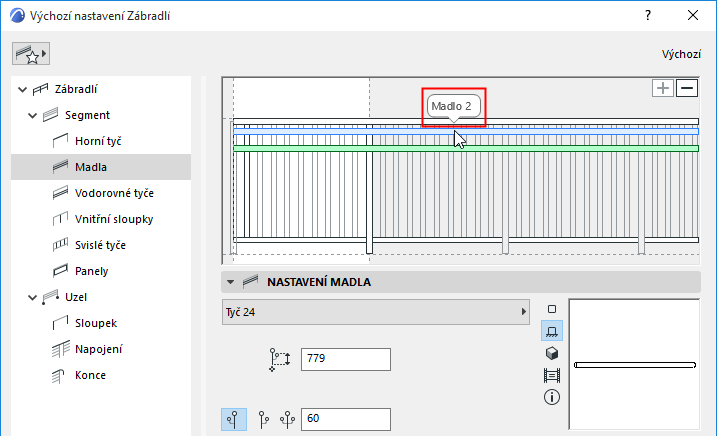

Vzor segmentu může obsahovat až dvě madla. (Každé může být zdvojené - viz Použití dvojitých madel  níže.)

Madla můžete přidávat a ubírat pomocí tlačítek Plus/Minus v editoru vzoru.

Viz také Přidávání prvků v editoru vzoru.

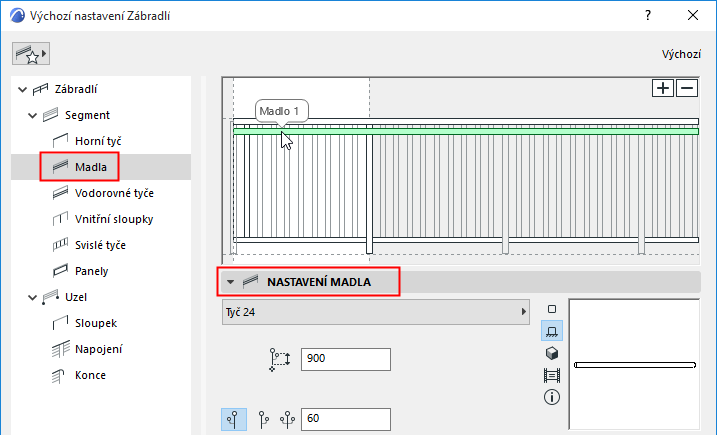

Parametry madla označeného v editoru vzoru můžete upravit v nastavení madla:

  • Vyberte GDL prvek madla.

    GDL prvky nastavíte na panelu níže. Viz Nastavení prvku zábradlí (horní tyč/madlo/vodorovná tyč).

  • Vyberte, jestli má být madlo na levé, pravé (“levá” a “pravá” strana je určena směrem kreslení) nebo na obou stranách zábradlí (viz níže).
  • Vodorovné odsazení: Nastavte podélné odsazení madel.

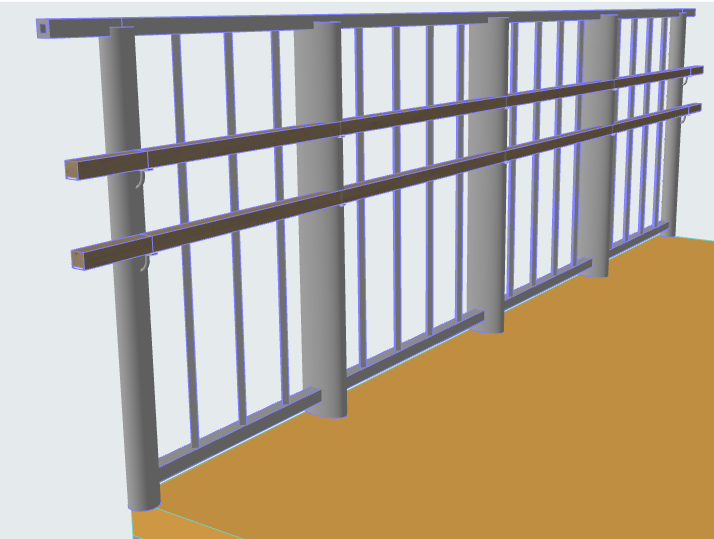

    Obrázek 1. Dvě madla

Použití dvojitých madel

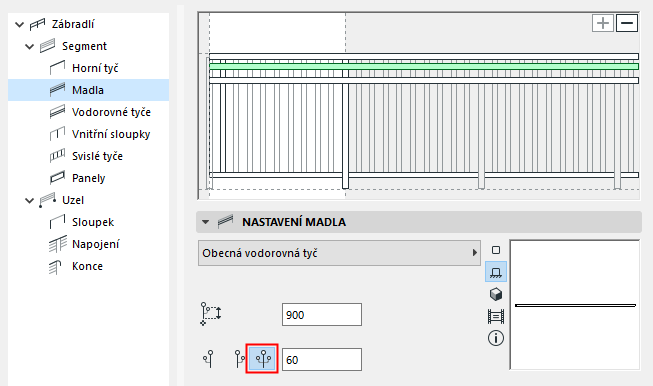

Každé ze dvou madel může být zdvojené na druhé straně zábradlí, takže celkem můžou být vytvořená čtyři madla: v nastavení madel vyberte možnost “Obě strany”:

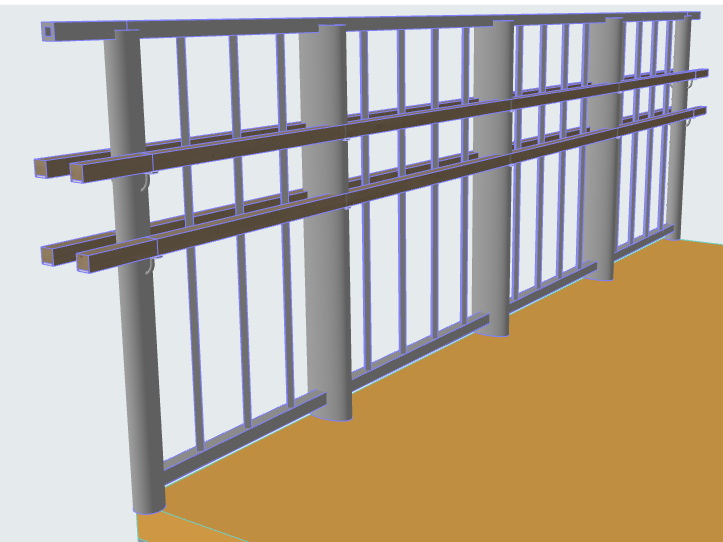

Obrázek 2. Dvě madla, zdvojená

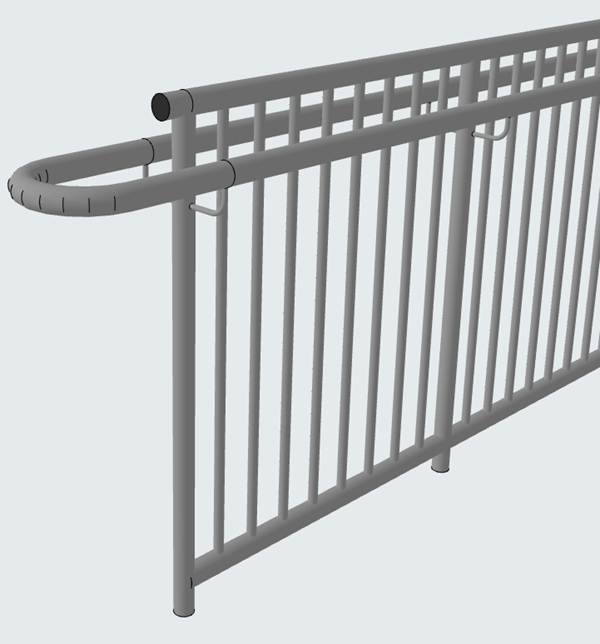

Napojení konců zdvojených madel

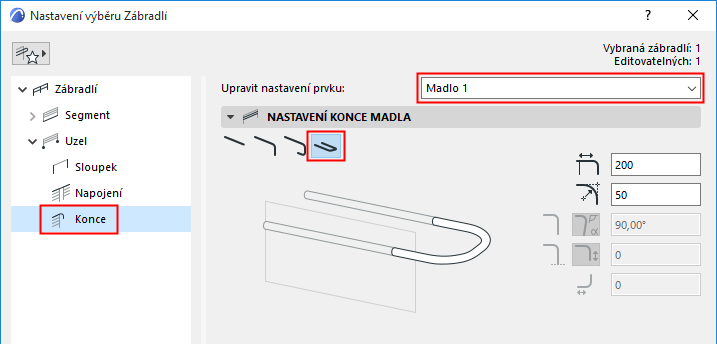

Pokud chcete napojit konce zdvojených madel, použijte stránku konců v nastavení zábradlí:




Viz také Konce zábradlí (horní tyč, madlo, vodorovná tyč).
